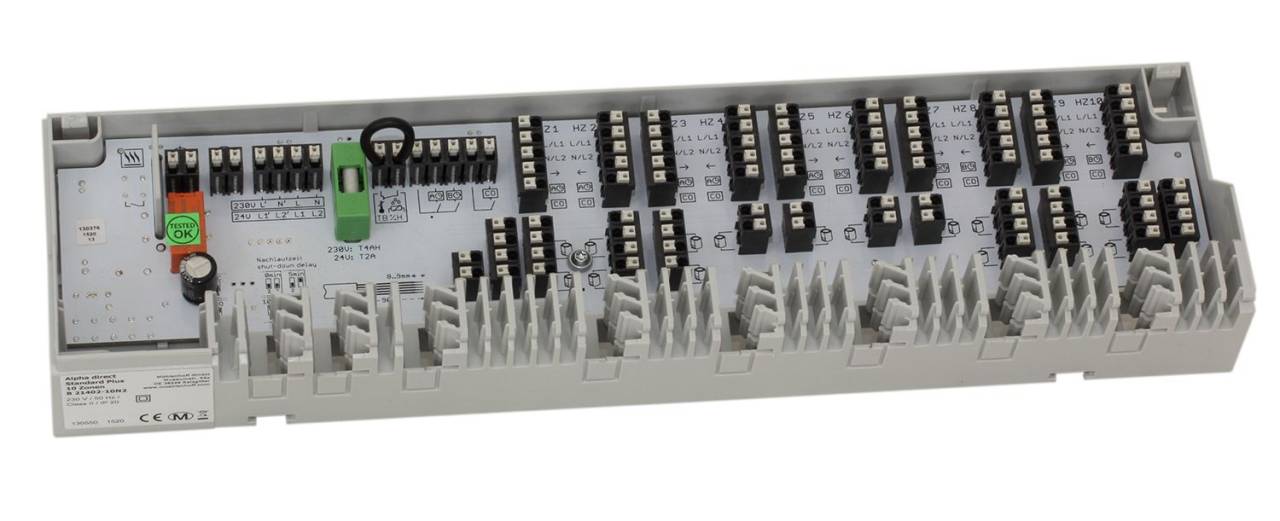

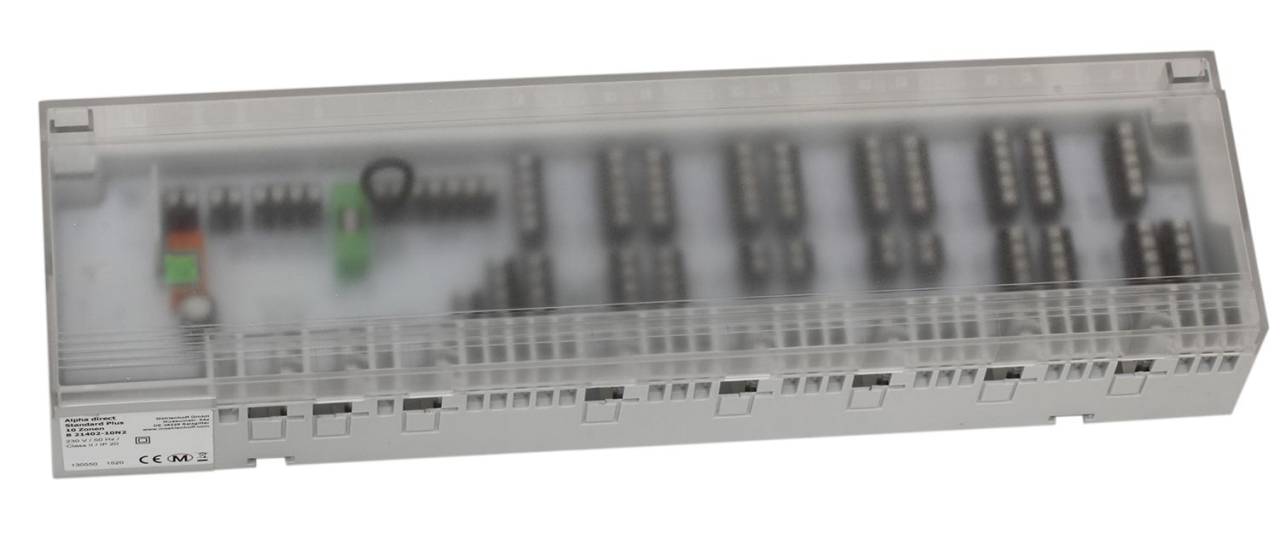

Anschlussleiste Alpha Basis direct Standard Plus 230 V für 10 Heiz-/Kühlzonen

Vorschau: Anschlussleiste Alpha Basis direct Standard Plus 230 V für 10 Heiz-/Kühlzonen

Die Möhlenhoff Anschlussleiste Alpha Basis direct Standard Plus 230 V für 10 Heiz-/Kühlzonen ist die intelligente Systemsteuerung für alle Fußbodenheizungen.

Die Lieferzeit beträgt 1 - 3 Werktage

50,01 € ¹

1 Stück

inkl. MwSt. zzgl. Versandkosten

Versandtyp: Paket

Pin it

Die Möhlenhoff Anschlussleiste Alpha Basis direct Standard Plus 230 V für 10... mehr

Menü schließen

Alpha Basis direct Standard Plus Anschlussleiste 230 V für 10 Heiz-/Kühlzonen

Die Alpha Basis direct Standard Plus ist die zentrale Anschlusseinheit einer Einzelraumregelung zur Flächentemperierung von Heiz- und Kühlsystemen. Mit minimalem Aufwand kann die Alpha Basis direct mit allen Systemkomponenten wie Regler und Stellantrieben verbunden werden. Alle Schaltbefehle werden unmittelbar an die angeschlossenen Komponenten weitergeleitet. Die Alpha Basis direct bietet dem Nutzer eine einfache Installation und maximalen Komfort bei der Flächentemperierung.

Leistungsmerkmale

Einfache, intuitive Installation und Bedienung
Hohe Funktionssicherheit
Bis zu 18 Stellantriebe anschließbar
Ausstattung für Heiz- und / oder Kühlsysteme
Einfache Pumpensteuerung
Signaleingang für Temperaturbegrenzer
Bewährte Kabelführung und normenkonforme Zugentlastung
Schraublose Klemmenanschlusstechnik
Übersichtlich angeordnete Anschlussklemmen
Wartungsfrei

Wie unterscheiden sich die verschiedenen Ausführungen der Anschlussleisten?

	Standard	Standard Plus	Komfort	Control
Absenkkanal	Ja	Ja	Ja	Ja
Heizfunktion	Ja	Ja	Ja	Ja
Kühlfunktion	Nein	Ja	Ja	Ja
Temperaturbegrenzer / Taupunktsensor	Nein	Ja	Ja	Ja
Wirksinn NC / NO	NC oder NO	NC	wählbar	wählbar
Integriertes Timermodul	Nein	Nein	Nein	Ja
Pumpen- / Kesselausgang	Nein	Nur Pumpe	Beides	Beides
LED-Statusanzeige	Nein	Nein	Ja	Ja

Versorgungsspannung:	230 V
Regelungselement:	Anschlussleiste
Ethernet:	Nein
Verbindungstechnik:	Standard

Weiterführende Links zu "Anschlussleiste Alpha Basis direct Standard Plus 230 V für 10 Heiz-/Kühlzonen"

Typ: B 21402-10N2 Betriebsart: Heizen / Kühlen Betriebsspannung: 230 V ±10 %, 50 Hz... mehr

Menü schließen

Technische Daten

Typ: B 21402-10N2
Betriebsart: Heizen / Kühlen
Betriebsspannung: 230 V ±10 %, 50 Hz
Spannungsversorgung: Eurostecker / externe Spannungsquelle
Leistungsaufnahme im Leerlauf: < 1 W
max. Leistungsaufnahme (ohne Pumpe / Kessel): 50 VA
Absicherung: T4AH
max. Anzahl Regler: 10
max. Anzahl Anschlussklemmen für Stellantriebe: 21
max. Anzahl anschließbare Stellantriebe à 1 W: 18
max. Nennlast aller Antriebe: 24 W
Pumpenschaltung: Schließerkontakt (einpolig schaltend) / Direkter Anschluss über L / N möglich)
Kesselschaltung: Schließerkontrakt (einpolig schaltend)
Schaltleistung: 2 A, 200 VA induktiv
Wirksinn: NC (mit Pumpe), NC / NO (ohne Pumpe)
Zulässige Umgebungstemperatur: 0 bis + 50 °C
Montageart: Wandmontage / DIN-Schiene (TS35 / 35 x 7,5 mm)
Anschlussklemmen: schraublose Klemmentechnik für 0,2 bis 1,5 mm², senkrechte Leitungseinführung
Schutzklasse: II
Schutzart: IP 20
Material: ABS
Farbe: Gehäuse: lichtgrau (RAL7035), Abdeckung: Transparent, im Bereich der LEDs poliert
Abmessungen: 90 x 326,5 x 52 mm
Gewicht: 414 g

1 x Anschlussleiste Alpha Basis direct Standard Plus 230 V für 10 Heiz-/Kühlzonen mehr

Menü schließen

Lieferumfang

1 x Anschlussleiste Alpha Basis direct Standard Plus 230 V für 10 Heiz-/Kühlzonen

Menü schließen

Verfügbare Downloads:

Wie unterscheiden sich die verschiedenen Ausführungen der Anschlussleisten?... mehr

Menü schließen

FAQ

Wie unterscheiden sich die verschiedenen Ausführungen der Anschlussleisten?

	Standard	Standard Plus	Komfort	Control
Absenkkanal	Ja	Ja	Ja	Ja
Heizfunktion	Ja	Ja	Ja	Ja
Kühlfunktion	Nein	Ja	Ja	Ja
Temperaturbegrenzer / Taupunktsensor	Nein	Ja	Ja	Ja
Wirksinn NC / NO	NC oder NO	NC	wählbar	wählbar
Integriertes Timermodul	Nein	Nein	Nein	Ja
Pumpen- / Kesselausgang	Nein	Nur Pumpe	Beides	Beides
LED-Statusanzeige	Nein	Nein	Ja	Ja

EU-Verantwortlicher Kontakt gemäß GPSR

Hersteller	Möhlenhoff GmbH
Eingetragener Handelsname	Möhlenhoff GmbH
Straße	Museumstrasse
Haus-Nr	54a
PLZ	38229
Ort	Salzgitter
Land	Deutschland
E-Mail	kontakt@moehlenhoff.de
Telefonnummer	+49 53 41 / 8475-0

Installations- & Warnhinweise

Bei Fragen rund um Sicherheit, Kompatibilität und Zulassung kontaktieren Sie unser Kundensupport!

WARNUNG: Alle Warnhinweise auf dem Produkt, auf der Verpackung oder in der Bedienungsanleitung sind bei der Montage und beim Gebrauch unbedingt zu beachten! Um Gesundheitsschäden zu vermeiden, richten Sie sich bei der Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nach den Anweisungen des Herstellers. Wenn angegeben, diese Arbeiten nur von autorisiertem Fachpersonal durchführen lassen!

Bei großen und sperrigen Produkten sind die Hinweise auf den Transportkartons zu beachten. Diese Produkte am besten zu zweit transportieren! Verwenden Sie ggf. Tragegurte für einen sicheren Transport.

Sicherheits- und Warnhinweise beachten.
Dieses Produkt ist ein sicherheitsrelevantes Bauteil. Gefahr! Zur Vermeidung von Gefährdungen und gesundheitliche Schäden, darf die Montage, Inbetriebnahme und Wartung nur von entsprechend autorisiertem Fachpersonal durchgeführt werden.
Achtung! Erhöhte Gefährdungen gilt insbesondere bei der Montage, Inbetriebnahme und Wartung für Gas- und Ölheizungen!

Bestimmungsgemäßer Gebrauch: Beachten Sie bei der Installation und Montage sind die beiliegenden Montage-, Bedienungs- und Wartungsanleitungen sowie die Produkt-/Systemzulassungen aller Anlagenkomponenten. (Wärmeerzeuger dürfen oft nur mit zugelassenen Abgasanlagen betrieben werden.) Zum bestimmungsgemäßen Gebrauch gehört auch die Einhaltung der ebenfalls in den o.g. Unterlagen enthaltenen Inspektions- und Wartungsvorschriften.
