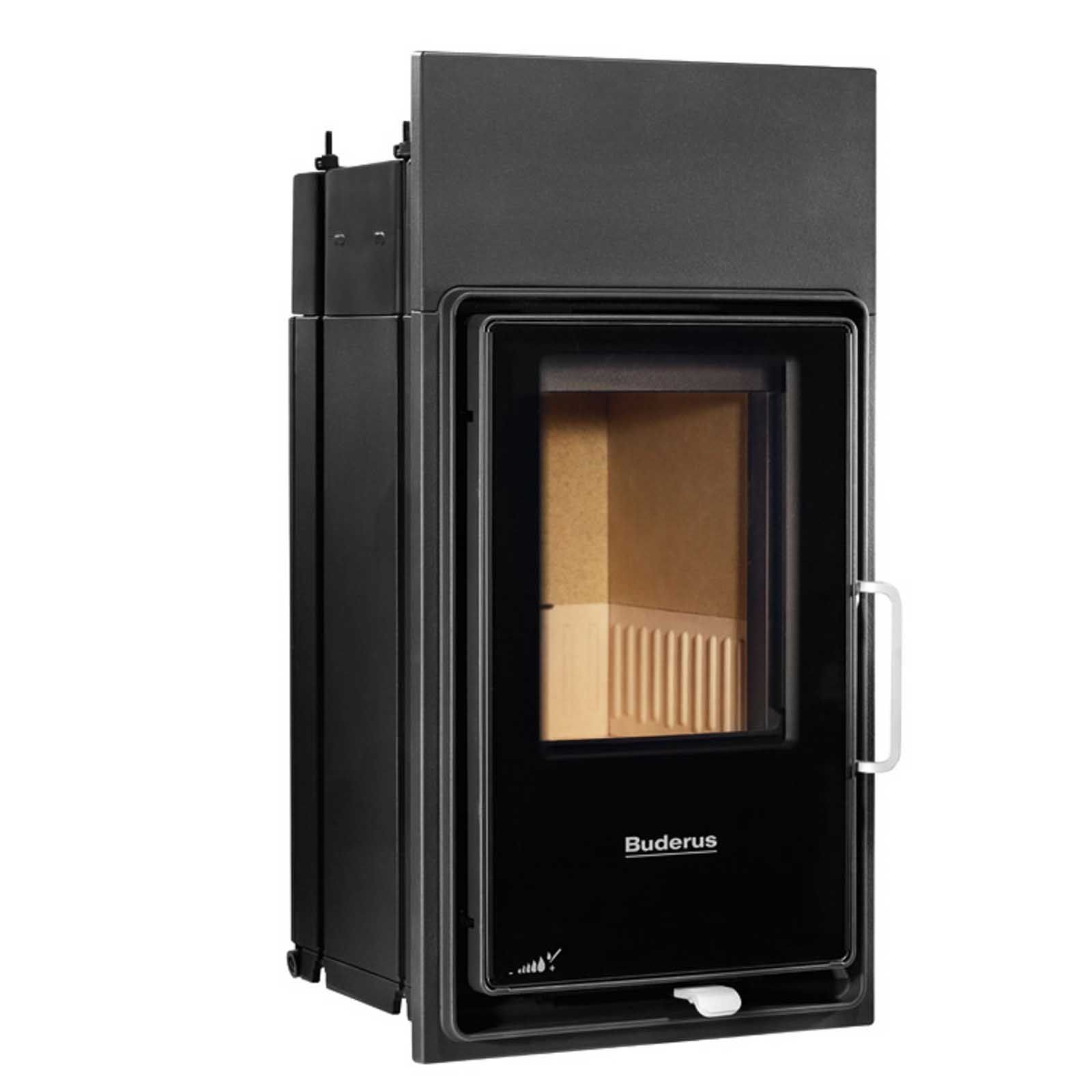

Buderus Logaflame Paket B11 HWS216 wassergeführter Holzbrand-Heizeinsatz 8 kW Muldenfeuerung Türanschlag links

A+

Spektrum
A++ bis G

Buderus Logaflame Paket B11 HWS216 wassergeführter Holzbrand-Heizeinsatz 8 kW

Vorschau: Buderus Logaflame Paket B11 HWS216 wassergeführter Holzbrand-Heizeinsatz 8 kW

Produkt-Vorteile im Überblick

Heizeinsatz zum Verbrennen von Scheitholz, Holzbriketts und Braunkohlebriketts mit integriertem Warmwasser-Wärmeübertrager
große Sichtfensterscheibe für maximale Sicht auf das Flammenbild
leichter Austausch durch identische Abmessungen zu älteren Buderus Heizeinsätzen
Wärmeübertragung über Wasser und Luft

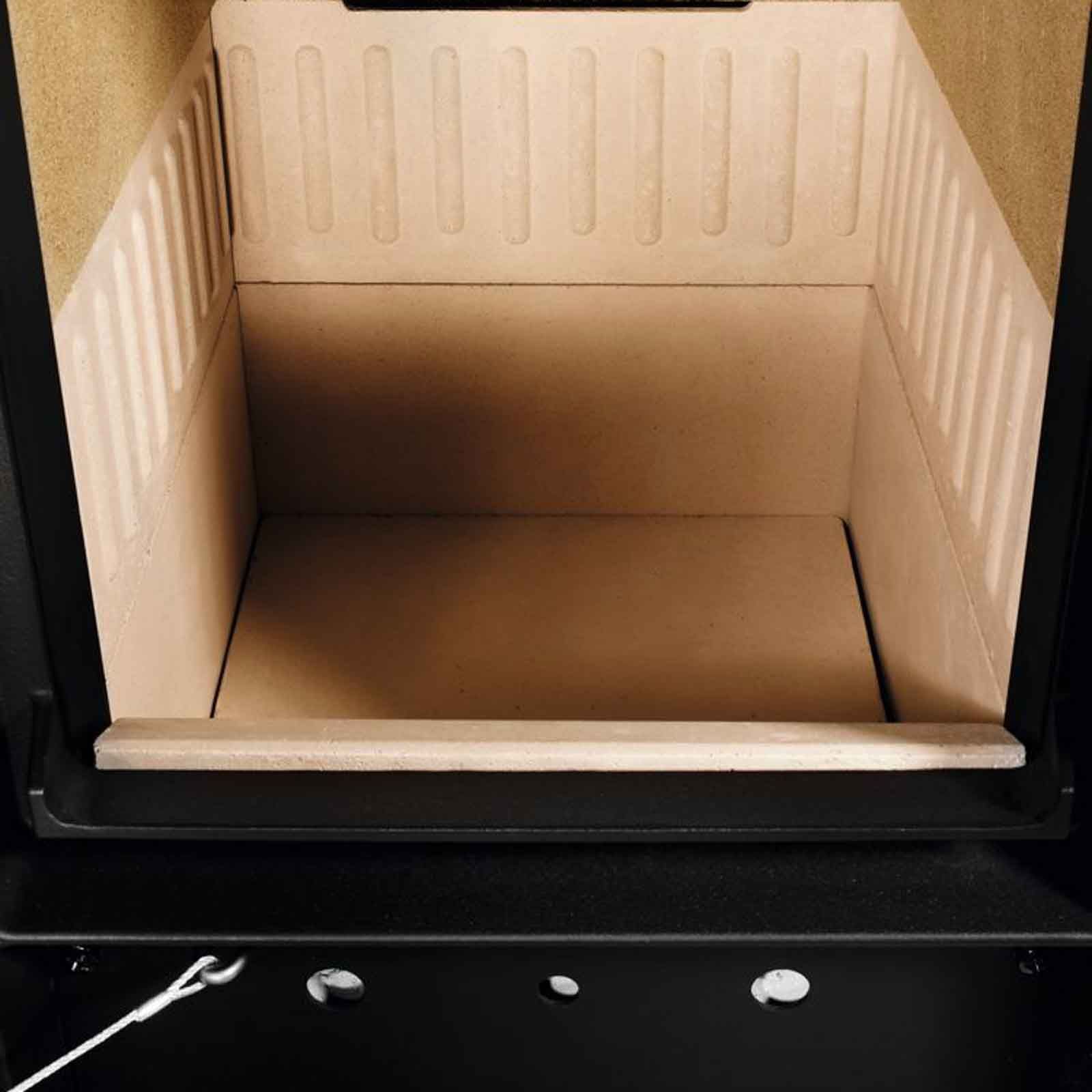

Muldenfeuerung

A+

Spektrum
A++ bis G

Produktdatenblatt

5.268,00 € ¹ 8.115,80 € ¹ (35,09 % auf UVP des Herstellers gespart)

1 Stück

inkl. MwSt. zzgl. Versandkosten

Versandtyp: Spedition

Pin it

Buderus Logaflame Paket B11 HWS216 wassergeführter Holzbrand-Heizeinsatz 8 kW Muldenfeuerung... mehr

Menü schließen

Buderus Logaflame Paket B11 HWS216 wassergeführter Holzbrand-Heizeinsatz 8 kW Muldenfeuerung Türanschlag links

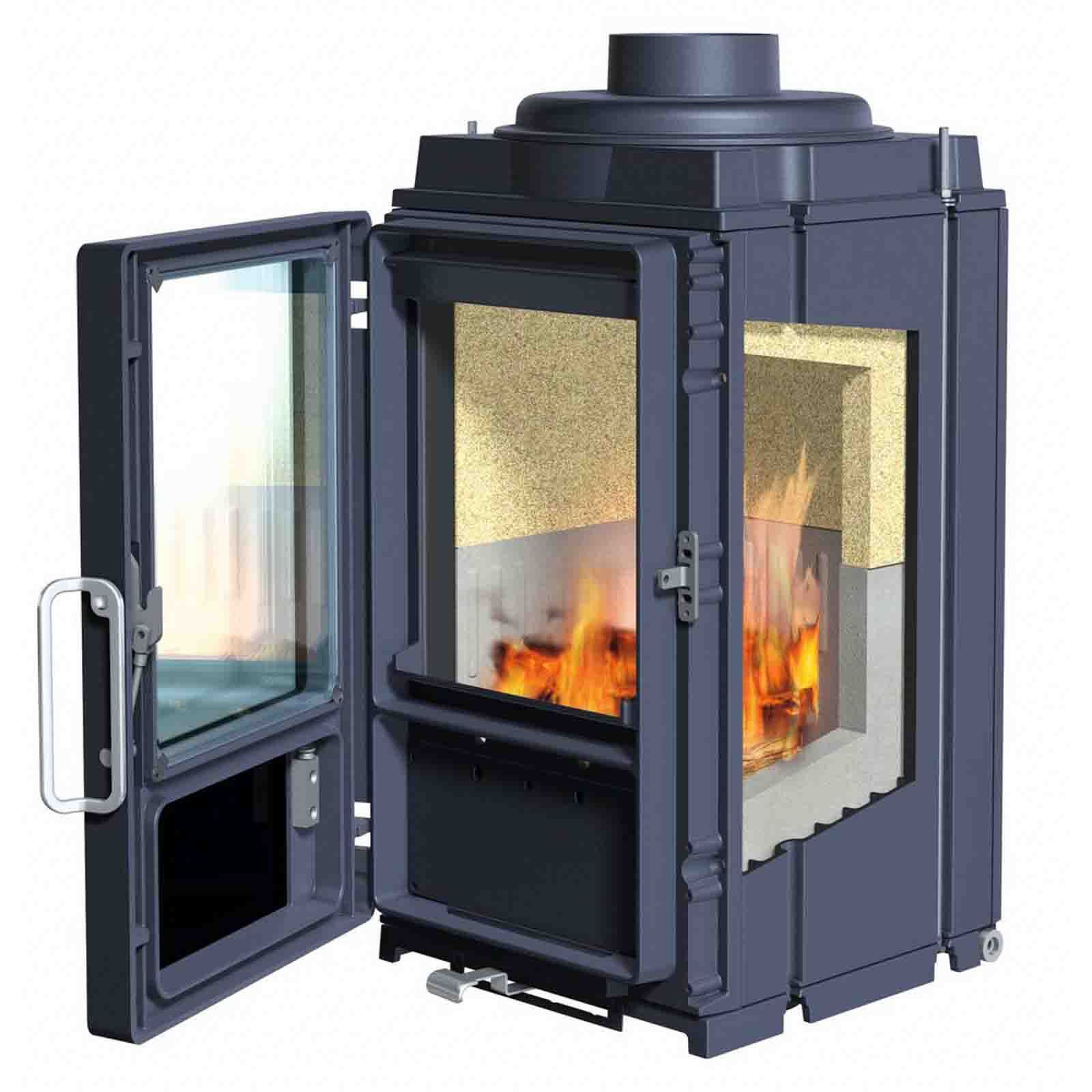

Buderus Heizungspaket Holz LogaplusB11 Logaflame HWS216 links Mulde Wassergeführter Holzbrand-Heizeinsatz nach DIN EN 13229 für d. Einbau in Warmluftöfen mit Muldenfeuerung. Der Logaflame HWS216 wird direkt an den Schornstein angeschlossen. Brennraumauskleidung, thermische Ablaufsicherung, Abgasstutzen Durchmesser 150 mm gehören zum Lieferumfang. Brennraumauskleidung aus Feuerbeton und Vermiculite liegt teilweise in mehreren Verpackungseinheiten im Feuerraum bei. Sie wird über die Feuerraumtür in den Brennraum passgenau gesteckt ohne auszumörteln. Feuerraumtür ist mit einer großen Sichtfensterscheibe in Doppelverglasung ausgestattet. Für den Einbau in engen Nischen ist der Nischentürgriff (Zubehör) zu verwenden.

Wahlweise kann der Heizeinsatz mit verschiedenen Frontplatten oder mit einem Blendrahmen eingebaut werden.

Logafix MAG 18/1,5 (3 bar) silber, Membran-Druckausdehnungsgefäß für geschlossene Heizungs- (gemäß EN12828), Solar- und Kühlanlagen. Zulassung gemäß EU-Druckgeräterichtlinie 2014/68/EU.
Ausführung für Wandbefestigung bzw. mit Fußkonstruktion. Systemanschluss mit Außengewinde. Gefäß außen kunststoffbeschichtet. Membrane nicht tauschbar

Komplettstation f. den Anschluss an Puffer-/Kombispeicher von wassergeführten Heizeinsätzen und Kaminöfen. Die Komplettstation besteht aus Regelgerät RV2, Hocheffizenzpumpe, thermisches Regelventil,

Sicherheitsgruppe bestehend aus:
Sicherheitsventil, Manometer und Füll-/Entleerungshahn.

aus Gusseisen

Die 2.Stufe der 1.BImSchV wird erfüllt.

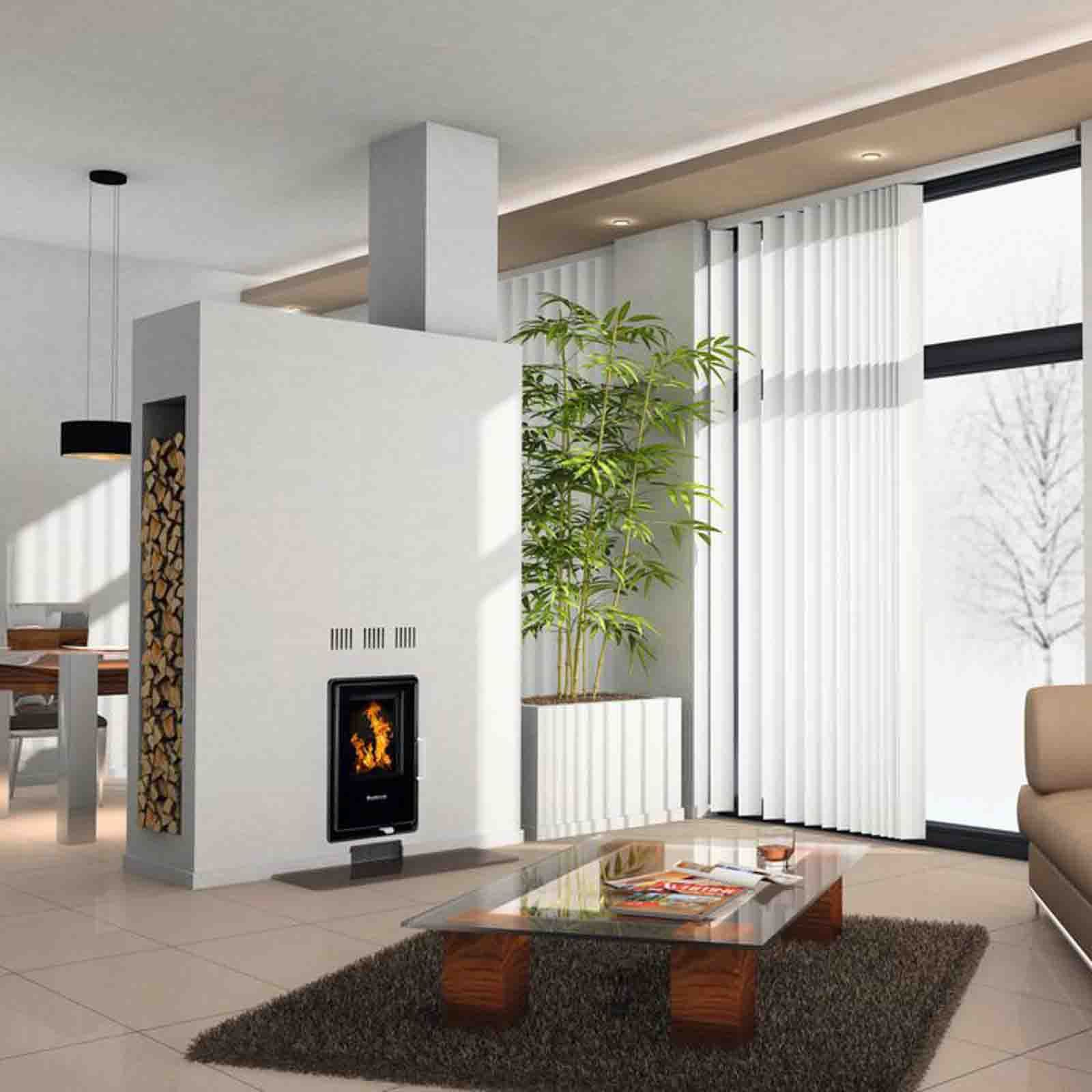

Behagliches Heizen mit Heizeinsätzen.

Moderne Heizeinsätze für Kachel- und Putzöfen von Buderus holen das Maximum an Heizenergie aus Holz sowie Holz- und Braunkohlebriketts heraus. Sie sorgen für einen optimalen Ausbrand und stark reduzierte Schadstoffemissionen, die weit unter den gesetzlichen Grenzwerten liegen. Heizeinsätze im traditionellen und modernen Design passen in jede ältere Ofenanlage und bringen sie in Effizienz und Umweltfreundlichkeit auf den neuesten Stand. Moderne Logaflame Heizeinsätze für neue Kachel und Putzöfen kombinieren Design mit Energieersparnis.

Feuer erleben und Energie sparen.

Das Flammenbild genießen, Energie sparen und einen Beitrag zum Umweltschutz leisten: Der Heizeinsatz Logaflame HWS216 gibt 50 % der produzierten Wärme an den Aufstellraum ab und 50 % über den Pufferspeicher an das Heizungswasser des Heizsystems. So unterstützt er die Raumheizung
und die Trinkwassererwärmung im gesamten Haus.

Heizenergie effizient eingesetzt.

Durch die energieeffiziente Bauweise und Dämmung sinkt der Wärmebedarf deutlich. Mit seinen 8 kW Nennwärmeleistung heizt der Heizeinsatz Logaflame HWS216 das ganze Haus mit, denn dank seines speziellen Wasserwärmeübertragers werden 50 % seiner Leistung im Warmwasser gespeichert. Der Heizeinsatz wird direkt an den Schornstein angeschlossen. Durch seine kompakte Bauweise ist er besonders für den Austausch in bestehenden Ofenanlagen geeignet. Der Heizeinsatz Logaflame HWS216 kann hervorragend mit einer thermischen Solaranlage kombiniert werden.

Die Vorteile von Logaflame HWS216 auf einen Blick:

sehr kompakte Bauweise
maximale Sicht auf das Holzfeuer durch große Sichtfensterscheibe
höhere Feuerraumtemperaturen durch doppelt verglaste Tür

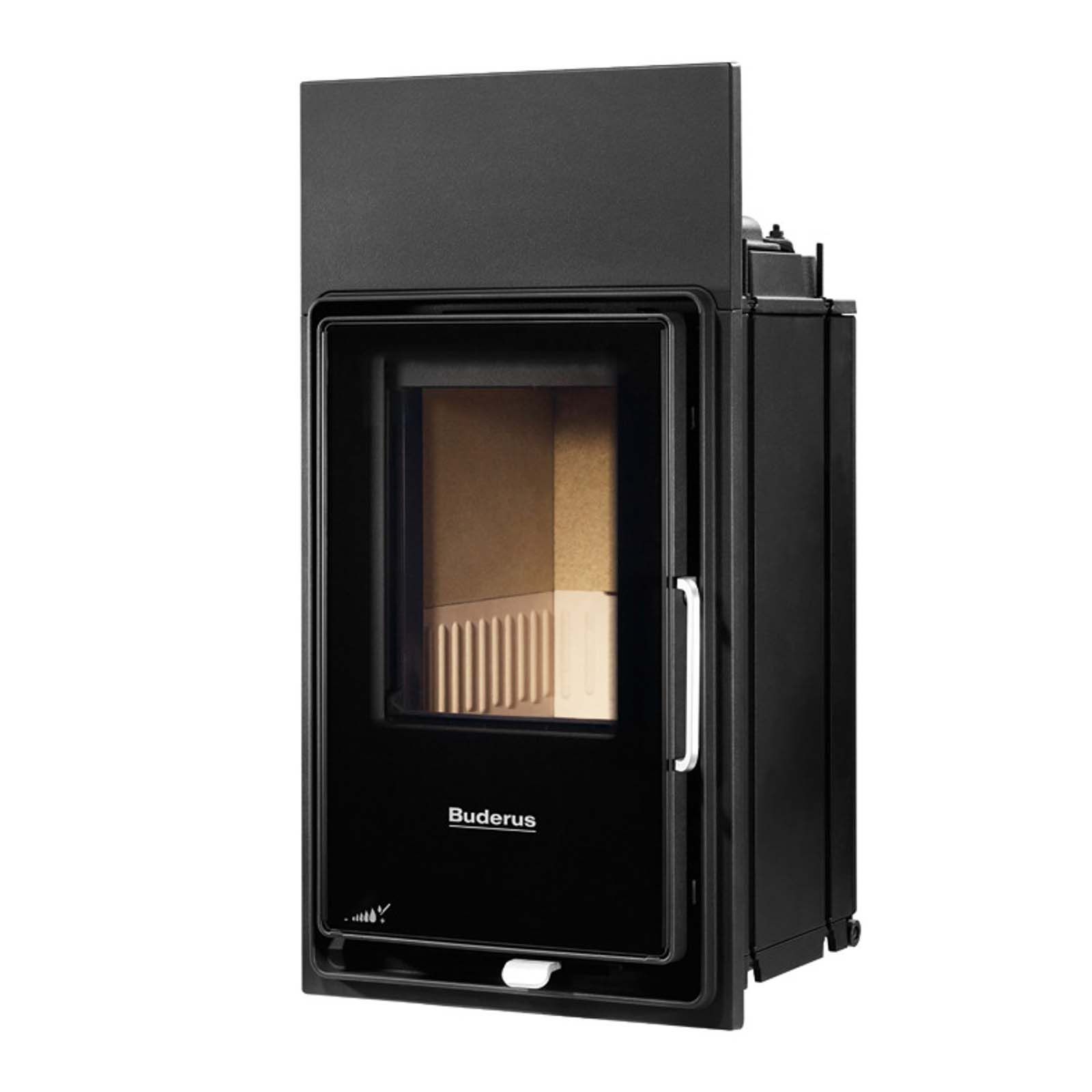

wahlweise mit Türanschlag links oder rechts lieferbar
Wärmeverteilung Wasser/Luft 50 %/50 %

Heizleistung:

8 kW

Weiterführende Links zu "Buderus Logaflame Paket B11 HWS216 wassergeführter Holzbrand-Heizeinsatz 8 kW"

EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ Energieeffizienzklasse A+... mehr

Menü schließen

Technische Daten

EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Energieeffizienzklasse	A+
Energieeffizienzklassen-
Spektrum	A++ -> G
Direkte Wärmeleistung	4,0 kW
Indirekte Wärmeleistung	4,0 kW
Energieeffizienzindex	114
-
Technische Daten
Nennwärmeleistung Gesamt	8 kW
Nennwärmeleistung Luft	4 kW
Nennwärmeleistung Wasser	4 kW
Gewicht	154 kg
Abgasstutzen	150 mm
Abgastemperatur	180 C
Abgasmassenstrom	7,3 g/s
Notwendiger Förderdruck	15 Pa
Wirkungsgrad	85%
Abmessungen
Höhe, Stutzen senkrecht	836 mm
Breite	385 mm
Tiefe	389 mm
Landesbauverordnung	CE-Kennzeichen

Logafix MAG 18/1,5
Max. Betriebstemperatur	120 C
Max. Betriebstemp. (Membrane)	70 C
Glykolanteil	bis 50 %
Vordruck	1,5 bar
-
Max. Betriebsdruck	6 bar
Inhalt 18 Liter
Systemanschluss	R 3/4"
Durchmesser	286 mm
Höhe	381 mm

Anschlussset Logaflame HWS
Produkttyp	OS
Material	Steel
Ausführung Anschlussset	Entlüfter anschließen
Geeignet für Medium	"Luft Heizwasser";
Nenndruck	2,5
Anschluss für Vorlauf und Rücklauf	"3/8""" Zoll
Bruttogewicht	0.445 KG
Nettogewicht	0.357 KG

Komplettstation KSRR.3
Höhe	335 mm
Breite	290 mm
Tiefe	235 mm
Zuläss. Vorlauftemperatur	120 C
Zuläss. Betriebsdruck	2,5 bar
Maximale Stromaufnahme	< 1,1 A
Temperarturfühler	NTC

1 Heizeinsatz HWS216-8 Linksanschlag 1 Ausmauerung Mulde für HLS/HWS 1 Komplettstation... mehr

Menü schließen

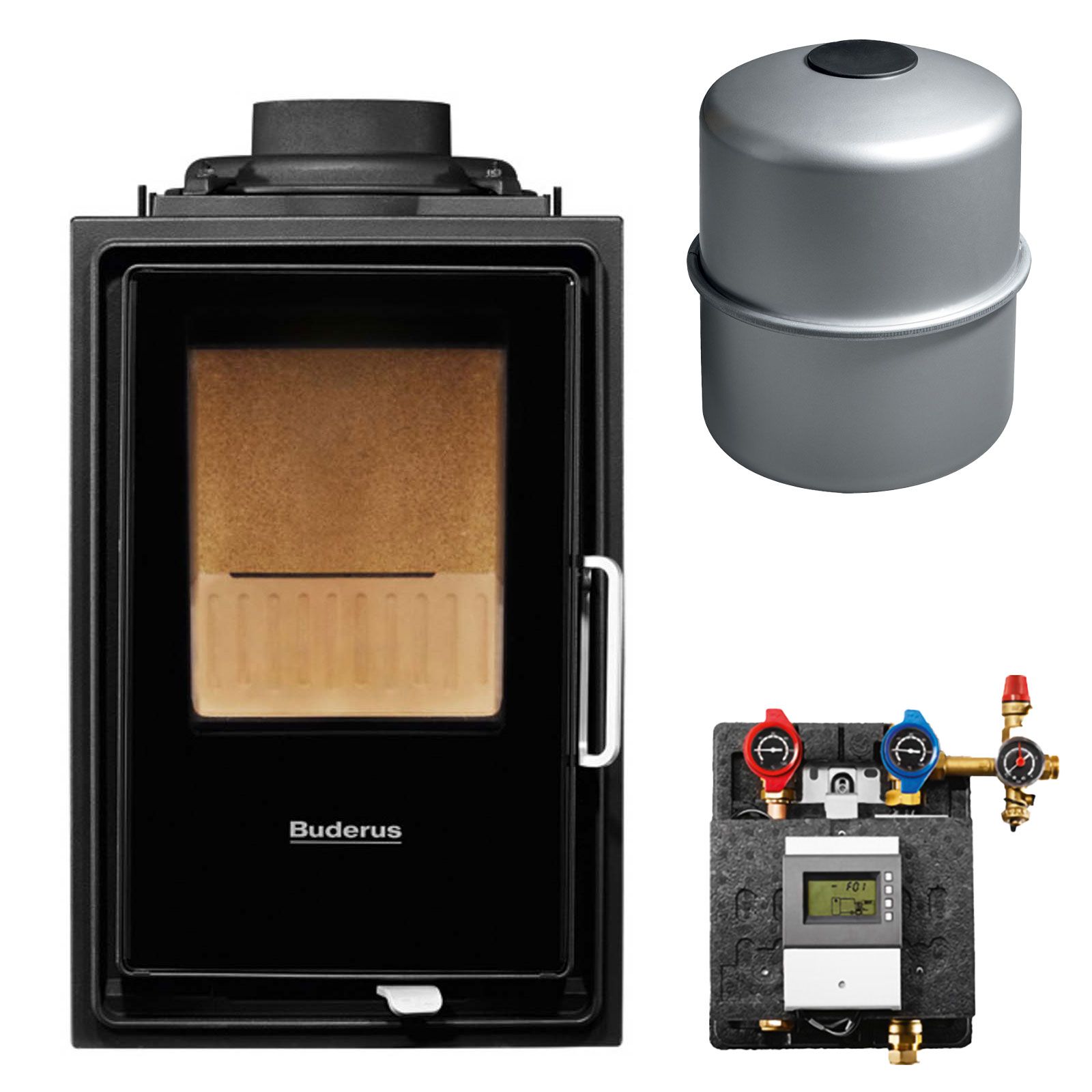

Lieferumfang

1 Heizeinsatz HWS216-8 Linksanschlag
1 Ausmauerung Mulde für HLS/HWS
1 Komplettstation KSRR.3
1 Anschlussset HWS
1 Ausdehnungsgefäß 8 l
1 Feuerwürfel 500 g
1 Kaminglasreiniger 500 ml
