Wolf Solar Paket 4,6 m² mit 2 Hochleistungs-Flachkollektoren TopSon F3-1, SM1-2 Regelung

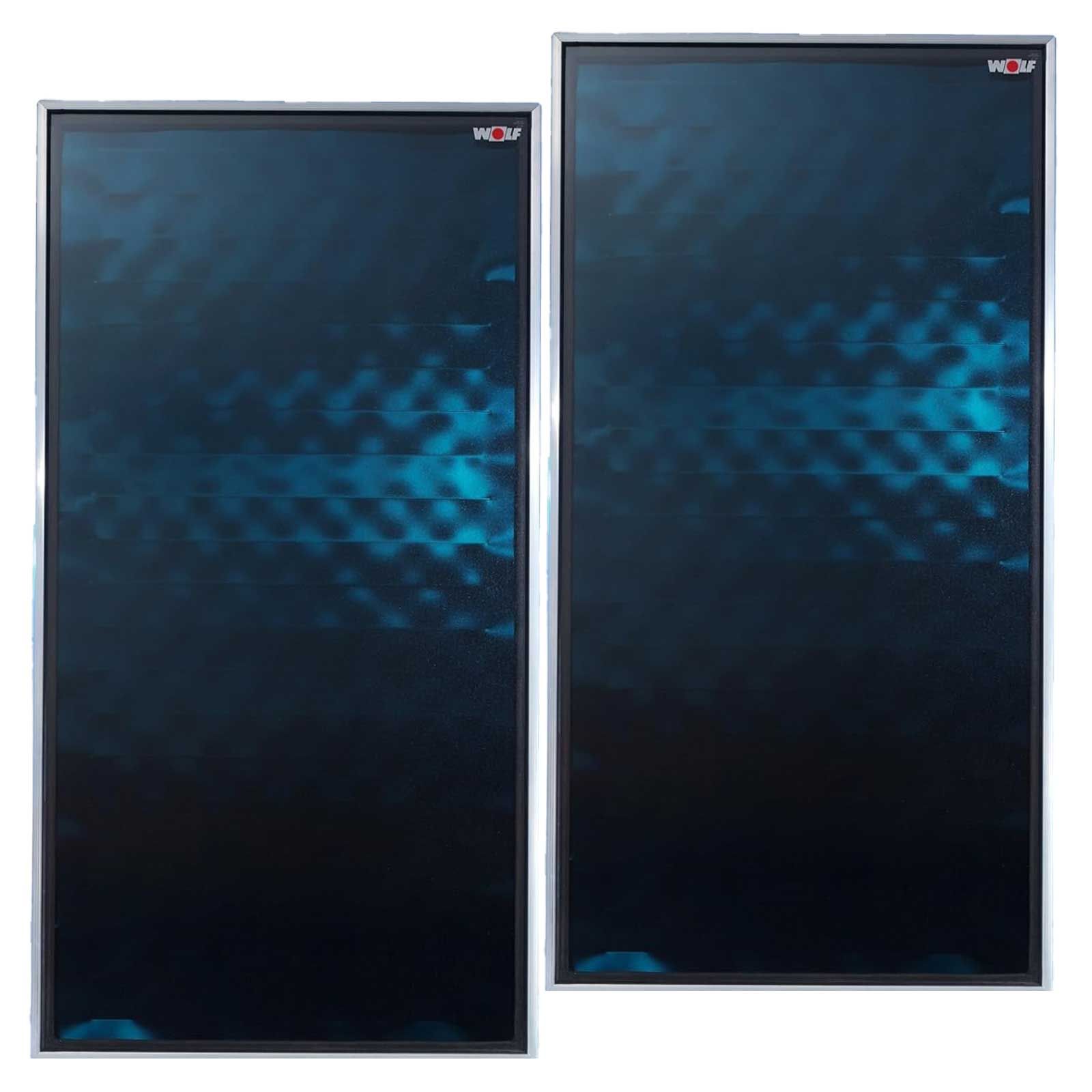

Hochleistungs-Flachkollektor F3-1
Flachkollektoren zur Installation für Hochformat und Querformat.
Hochleistungs-Flachkollektor geprüft nach EN 12975 mit Top-Energieausnutzung. Der Mindestertrag für die Förderung ist nachgewiesen. Zertifiziert nach Solar-Keymark. Die Bedingungen des Umweltzeichens Blauer Engel nach RAL UZ 73 werden erfüllt.
- Tiefgezogene, hoch witterungsbeständige Kollektorwanne aus Aluminium
- Wärmedämmung aus Steinwolle, 60 mm dick für minimale Auskühlverluste, zusätzlich mit seitlicher Wärmedämmung
- Lasergeschweißter AL/CU-Absorber mit hochselektiver Beschichtung für sehr hohen Ertrag; Aufgewertete Optik keine Streifen daher homogenes Erscheinungsbild. Bauform als Meander garantiert gleichmäßige Durchströmung und effektive Funktion im Low-Flow-Betrieb
- Dehnungskompensatoren zwischen den Kollektoren
- Sicherheitsglas 3,2mm dick, hagelschlaggeprüft nach EN 12975, thermisch vorgespannt, erhöhte Lichtdurchlässigkeit
- EPDM Dichtung mit einteiliger Griffleiste verpresst
- Bei F3-1 bis zu 5 Kollektoren einseitig anschließbar, Anschlussseite rechts/ links wählbar

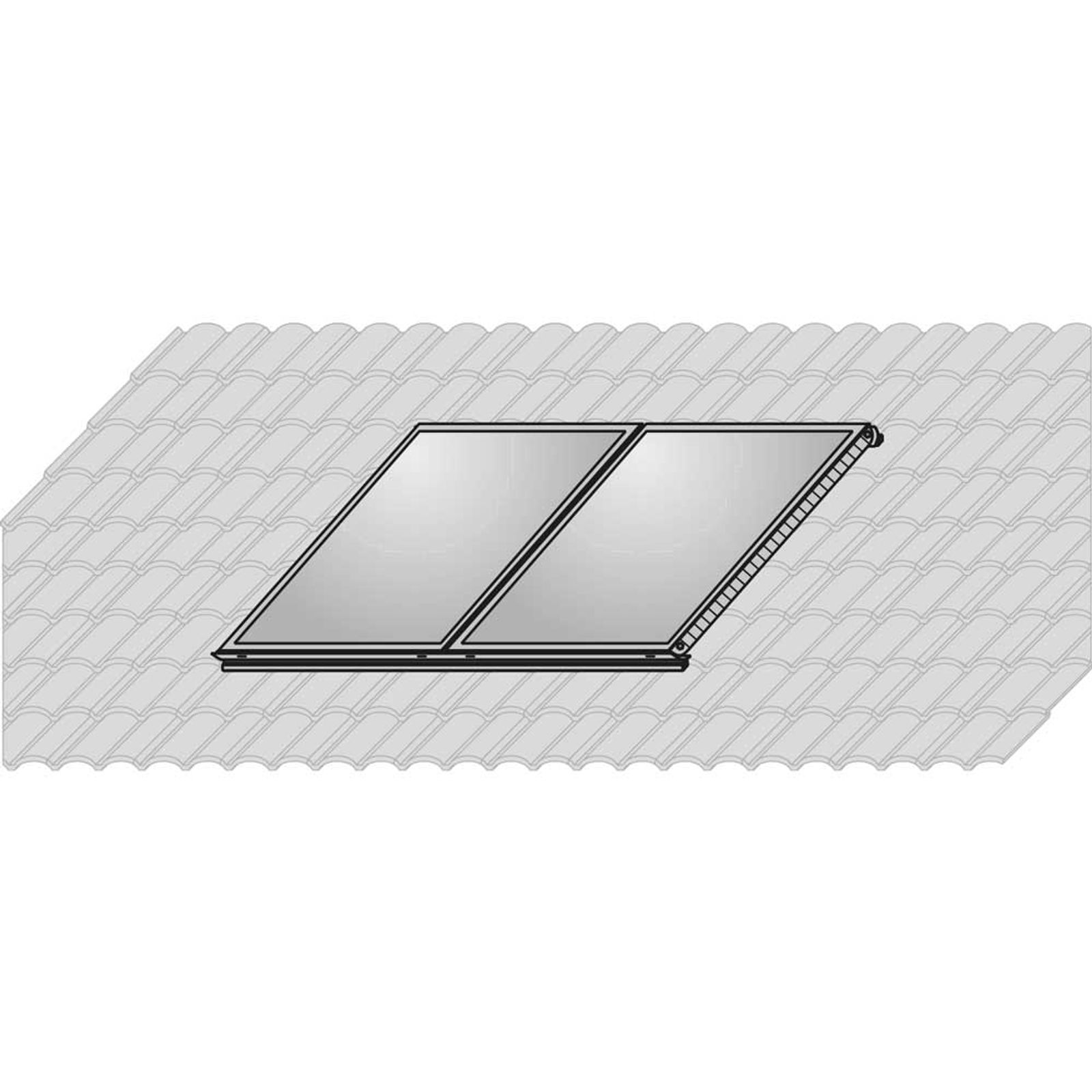

Aufdach-Montageset Alu+ Falz-Ziegel
WOLF präsentiert ein optimiertes Programm seiner Solar-Aufdach-Montage-Sets für die Flachkollektoren F3-1. Das Montagesystem ist nicht nur schnell und einfach zu installieren, sondern hält auch extrem hohen Wind- und Schneelasten zuverlässig stand.
WOLF Montagesystem mit allgemeiner bauaufsichtlicher Zulassung (DIBt):
Sicherheit für Endkunden und Fachhandwerker durch ein statisch berechnetes und vom DIBt (Deutsches Institut für Bautechnik) bauaufsichtlich zugelassenes System (Zulassungsnummer: Z-14.4-797)
- Einhaltung baurechtlicher Vorschriften
- keinerlei Lastableitung über die Ziegel
- schnelle und einfache Montage
- flexibel anpassbar an die unterschiedlichsten Gegebenheiten am Dach
- witterungsbeständige Materialien
- auch bei hohen Schnee- und Windlasten extrem stabil und belastbar

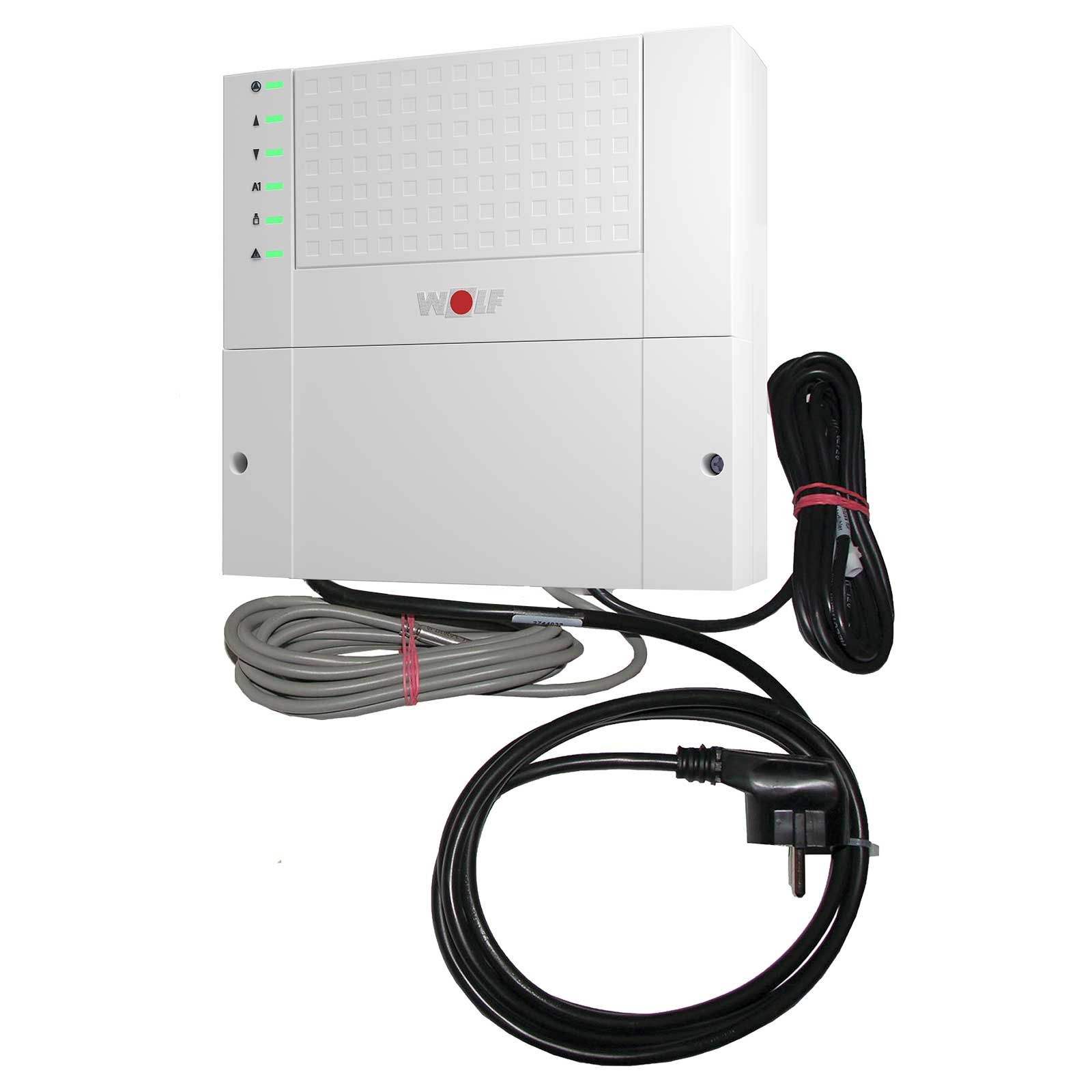

Solarmodul SM1-2
- Erweiterungsmodul zur Regelung eines Solarkreises inkl. Kollektortemperaturfühler, Speichertemperaturfühler und Tachhülsen
- In Verbindung mit Wolf-Wärmeerzeugern höhere Energieeinsparung durch intelligente Speichernachladung, d.h. Sperrung der Speichernachladung bei genügend hohem Solarertrag
- Wärmemengenerfassung mit externem Wärmemengenzähler
- Funktionskontrolle für Volumenstrom und Schwerkraftbremse
- Temperaturdifferenz-Regelung für einen Wärmeabnehmer
- Speichermaximaltemperaturbegrenzung
- Anzeige der Soll- und Istwerte im Bedienmodul BM-2
- Integrierter Betriebsstundenzähler
- eBus-Schnittstelle mit automatischem Energiemanagement
- Rast 5 Anschlusstechnik
| Kollektorfläche: | bis 5 m² |
| TopSon F3-1 | ||||||
| Gesamtfläche | 2,3 m² | |||||
| Kollektorfläche | 2 m² | |||||
| Kollektoreffizienz | 81 % | |||||
| Kollektorprinzip | flache Platte | |||||
| Thermoband | Nein | |||||
| Kollektoraufstellung an Fassade | Ja | |||||
| Kollektoraufstellung in geneigtem Dach | Ja | |||||
| Kollektoraufstellung auf geneigtem Dach | Ja | |||||
| Kollektoraufstellung auf Flachdach | Ja | |||||
| Kollektoraufstellung Hochformat (Portrait) | Ja | |||||
| Kollektoraufstellung Querformat (Landscape) | Nein | |||||
| Max. zulässiger Betriebsdruck | 10 bar | |||||
| Glykolbeständig | Ja | |||||
| Geeignet für geschlossene Systeme | Ja | |||||
| Geeignet für Schwimmbadwasserheizung | Nein | |||||
| Länge Kollektor | 2.099 mm | |||||
| Breite Kollektor | 1.099 mm | |||||
| Höhe Kollektor | 110 mm | |||||
| Anschlüsse | Flansch | |||||
| Nenndurchmesser alle Anschlüsse | 3/4 Zoll (20) | |||||
| Linearer Wärmedurchgangskoeffizient (a1) | 3,492 W/(m²·K) | |||||
| Quadratischer Wärmedurchgangskoeffizient (a2) | 0,016 W/(m²·K²) | |||||
| Einfallswinkel-Korrekturfaktor (IAM) | 95,00 | |||||
- 2 Hochleistungs-Sonnenkollektor F3-1 TopSon, hochkant, Glasleiste silber
- 2 Kompensator Kollektorverschraubung für Wolf Sonnenkollektoren

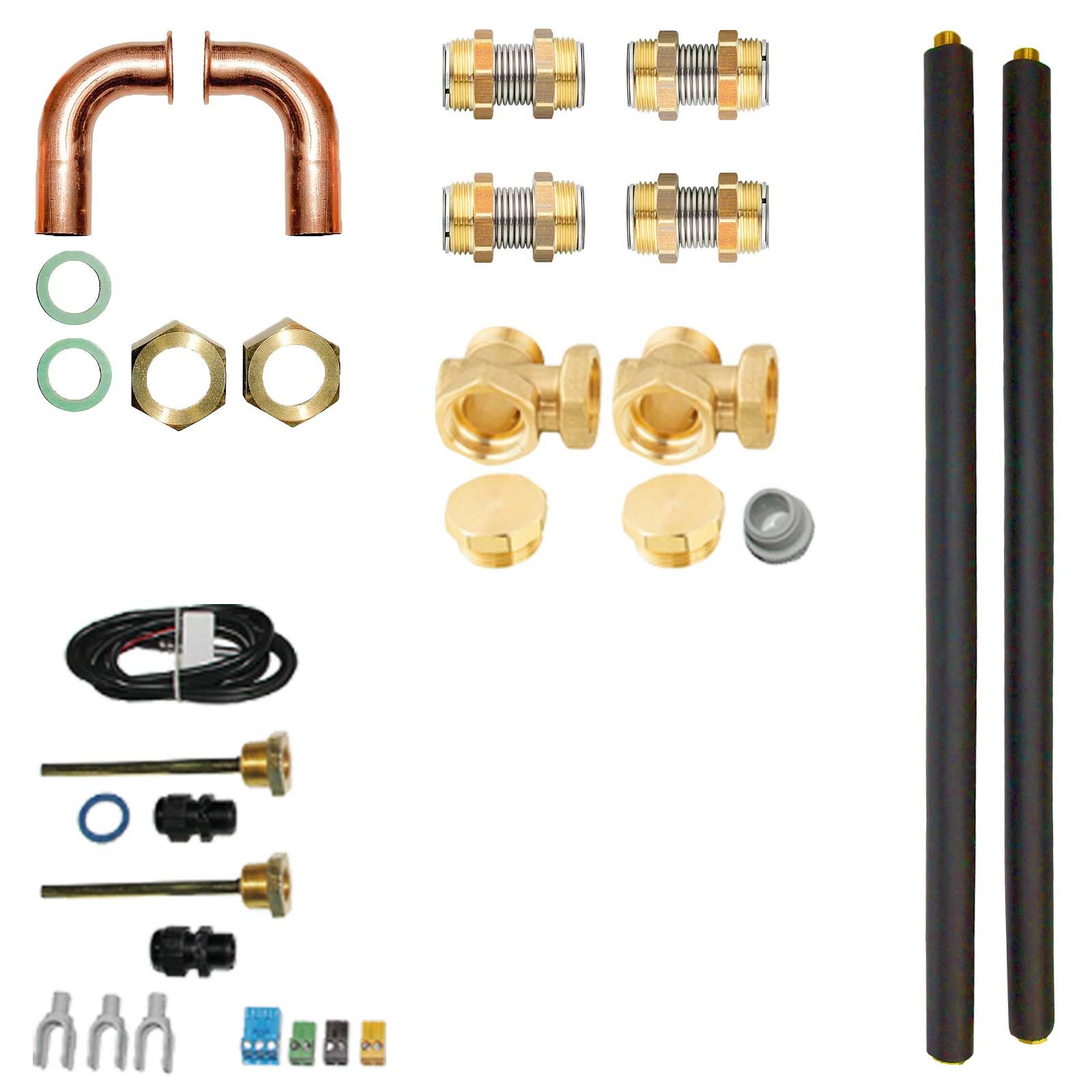

- 1 flexibles Anschluss-Set passend zu Anschluss-Set TopSon F3
- 1 Anschluss-Set für 1 Kollektorfeld für Aufdach- und Indachmontage
- 1 Membran-Ausdehnungsgefäß 25L für geschlossene Solarheizungsanlagen

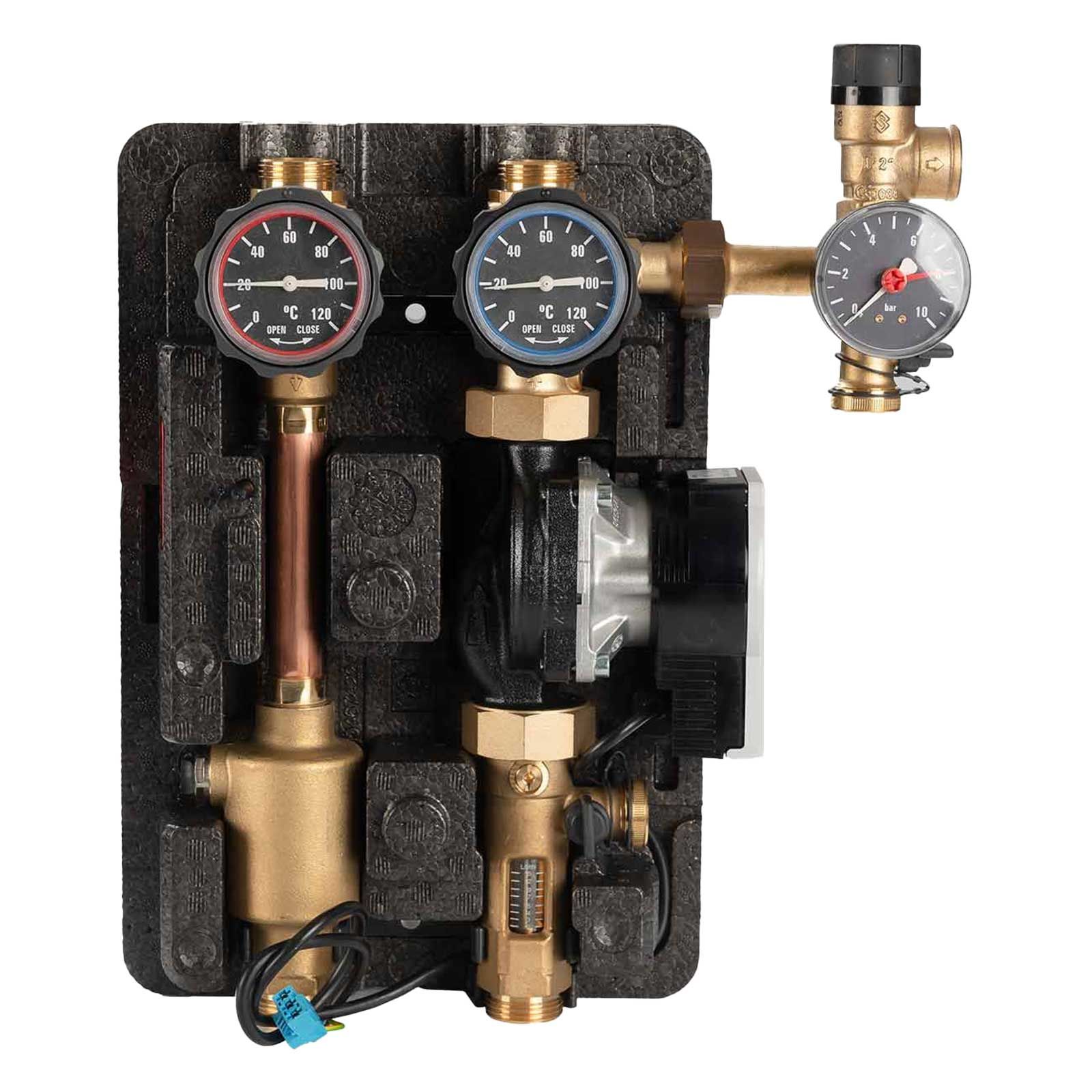

- 1 Solarpumpengruppe 10 für Solar
- 1 Solarmodul SM1-2 - Reglereinsatz für Solarpumpengruppen

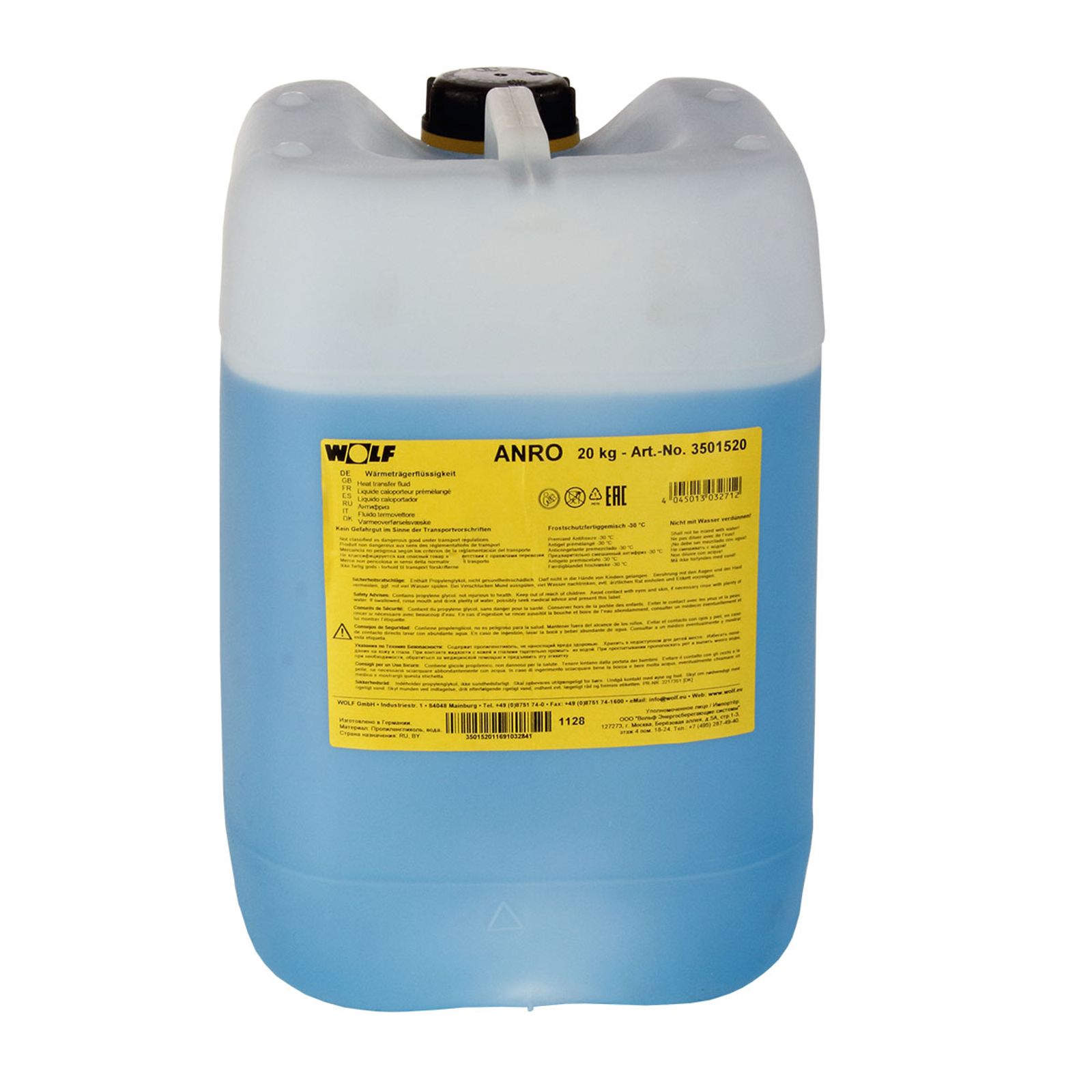

- 1 Wärmeträgerflüssigkeit ANRO 20kg Sole-Flüssigkeit (Fluid)
- 1 Aufdach-Montageset Alu+ Falz-Ziegel für 2 Kollektoren F3-1/CFK-1 Hochformat
