Die Lieferzeit beträgt 5 - 7 Werktage
VITOCAL 200-A Luft/Wasser-Wärmepumpensystem mit Vitocal 200-A, Typ AWO-M-E 201.A08 für Heizungsanlagen mit Fußbodenheizung, Radiatorenheizkreis und Trinkwassererwärmung mit Heizwasser-Pufferspeicher Vitocell 100-E SVW mit Frischwasser-Modul und Vitotrans 353

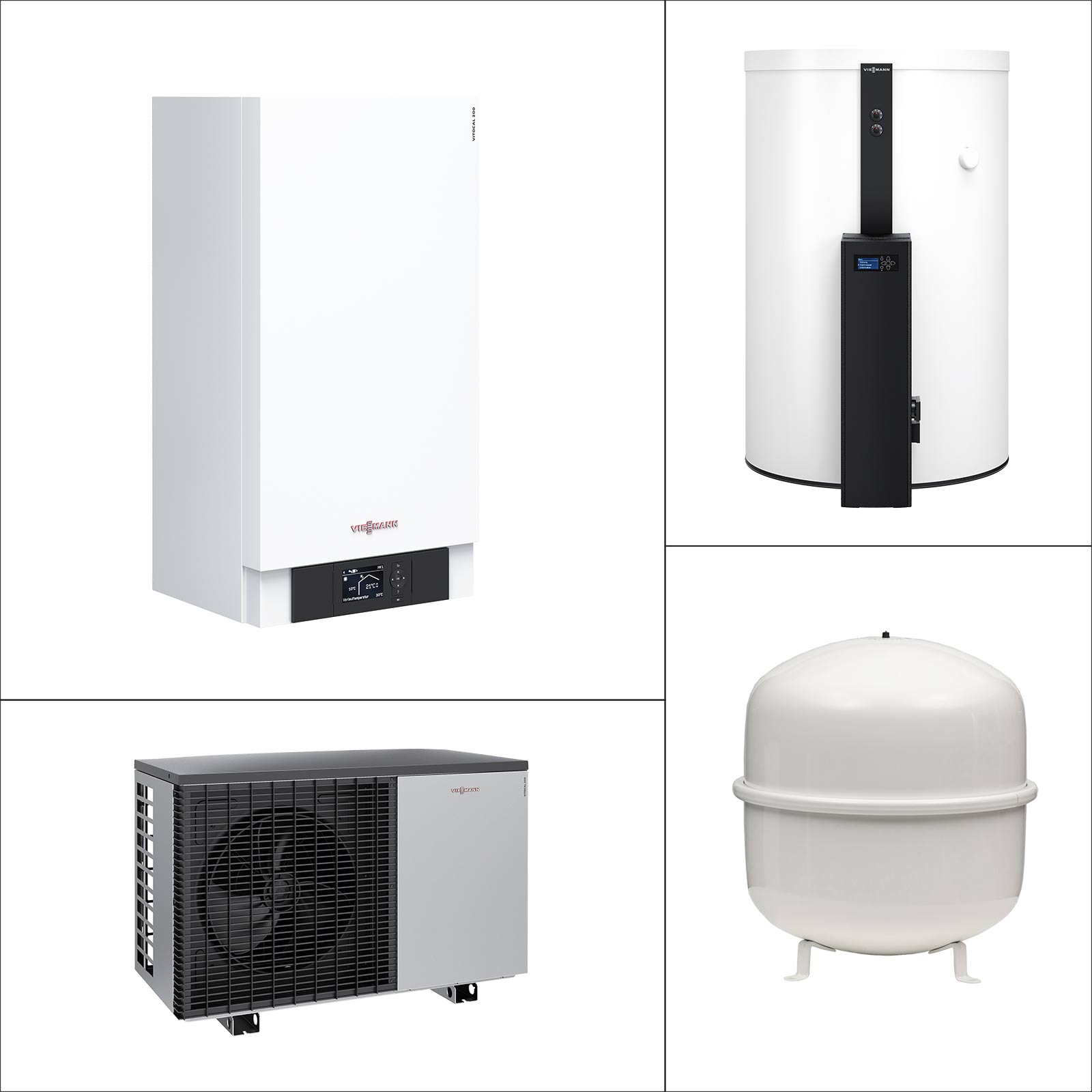

Das Paket besteht aus:
1 x Z015194 Vitocal 200-A AWO-M-E-AC 201.A08
1 x Z021884 Vitocell 120-E Typ SVW, 600 l
1 x ZK01344 Umschaltventil Vitotrans 353 PBM-PBL
2 x 7438702 Tauchtemperatursensor (NTC 10 kOhm)
1 x 7938085 Membran-Ausdehnungsgefäss H50 white
1 x 9572213 Kappenventil R3/4
VIESSMANN Vitocal 200-A
Luft/Wasser-Wärmepumpe, Monoblock-Ausführung mit Außen- und Monoblock-Inneneinheit für Heizung, Kühlung und Trinkwassererwärmung
Geringe Betriebskosten durch hohen COP (Coefficient of Performance)
Leistungsregelung und DC-Inverter für hohe Effizienz im Teillastbetrieb
Max. Vorlauftemperatur bis 60 °C bei -10 °C Außentemperatur
Kompakte Monoblock-Inneneinheit mit Hocheffizienz-Umwälzpumpe, 3-Wege-Umschaltventil, Heizwasser-Durchlauferhitzer, Sicherheitsgruppe und Regelung
Einfach zu bedienende Vitotronic Regelung mit Klartext- und Grafikanzeige
Komfortabel durch reversible Ausführung, die Heizen und Kühlen ermöglicht.
Optimierte Nutzung des selbsterzeugten Stroms von Photovoltaikanlagen
COP optimierte Kaskadenfunktion für bis zu 5 Wärmepumpen
Besonders leise im Betrieb durch Advanced acoustics design (AAD)
Internetfähig durch Vitoconnect (Zubehör) für Bedienung und Service über Viessmann Apps
Lieferumfang/Ausstattung
Modulierende Wärmepumpe in Monoblock-Ausführung, bestehend aus Außen- und Inneneinheit für Heizung, Kühlung und Trinkwassererwärmung.
Außeneinheit für Boden- oder Wandmontage:
Mit DC-Inverter-Technologie zur stufenlosen Leistungsregelung für einen optimalen Betrieb unter allen Betriebsbedingungen. Geräusch- und schwingungsarm durch drehzahlgeregelten Scroll-Verdichter und Advanced Acoustics Design (AAD). Mit elektronischem Expansionsventil zur Erhöhung der Jahresarbeitszahl und drehzahlgesteuertem Axialventilator. Energieeffiziente Abtauung über Kältekreisumkehr. Korrosionsbeständiger, wasserabweisender Verdampfer mit Blue Fin-Beschichtung. Mit geschwungenen Verdampferlamellen zur Erhöhung der Effizienz. Mit Kältemittel R410A. Mit effizientem asymmetrischen Edelstahl-Plattenwärmetauscher (1.4401/1.4301) zur Wärmeabgabe an das Heizsystem.
Inneneinheit für Wandmontage:
Mit eingebauter Hocheffizienz-Umwälzpumpe für Heizkreis, strömungsgünstigem Gussblock mit 3-Wege-Umschaltventil (Heizen/Trinkwassererwärmung) und integriertem Heizwasser-Durchlauferhitzer. Mit integriertem Strömungswächter und Sicherheitsgruppe.
Verbindung zwischen Außen- und Inneneinheit mit hydraulischen Anschluss-Sets (Zubehör) herstellen.
Mit witterungsgeführter, digitaler Wärmepumpenregelung Vitotronic 200, Typ WO1C. Für Anlagen mit 1 Heizkreis ohne Mischer und/oder - in Verbindung mit Erweiterungssätzen (Zubehör) - max. 2 Heizkreisen mit Mischer. Regelung eines geeigneten Wohnungslüftungsgeräts. Mit Speichertemperaturregelung für einen Speicher-Wassererwärmer. Zeitprogramme für die Heizkreise, Trinkwassererwärmung und Zirkulationspumpe getrennt einstellbar. Mit Ansteuerung eines zusätzlichen Wärmeerzeugers (z. B. Öl-/Gas-Heizkessel). Mit Hybrid-Pro-Control zur optimalen Regelung der Wärmepumpe in Verbindung mit dem externen Wärmeerzeuger, nach ökologischen oder ökonomischen Gesichtspunkten. Außentemperatursensor sowie Vorlauf- und Rücklauftemperatursensor Sekundärkreis im Lieferumfang. Mit integrierter Optimierung des Eigenenergieverbrauchs für Strom der Photovoltaikanlage, in Verbindung mit Energiezähler (Zubehör).
Die Vitotronic 200 enthält:
Netzschalter, Betriebs- und Störungsanzeige, Optolink Laptop-Schnittstelle und Bedienteil. Einfache Bedienung mittels grafischem Display mit Klartextunterstützung, großer Schrift und kontrastreicher schwarz/weiß-Darstellung sowie kontextbezogener Hilfe.
Einstellung von Betriebsarten, Party- und Sparbetrieb, Ferienprogramm, Raumtemperatur und Trinkwassertemperatur sowie Abfragen von Temperaturen. Mit bedarfsabhängigem Ausschalten der Heizkreispumpen sowie Sommersparschaltung und variabler Heizgrenze. Mit automatischer Sommer-/Winterzeitumschaltung, Wartungsmeldung und kontrollierter Estrichtrocknung. Mit Diagnosesystem, Betriebstagebuch und Ausgang Sammelstörmeldung.
COP-optimierte Kaskadenfunktion für bis zu 5 Wärmepumpen über LON ist möglich (Zubehör erforderlich).
Fernbedienbar über KM-BUS mit Vitotrol 200-A (Zubehör) oder über Funk mit Vitotrol 200-RF (Zubehör) - Anbindung über Funk-Basis (Zubehör). Fernbedienung und Überwachung des Geräts mit der ViCare App in Verbindung mit Vitoconnect, Typ OPTO (Zubehör, Anbindung über Optolink) und bauseitigem Internetzugang über WLAN. Einbindung in übergeordnetes Leitsystem mit Vitogate 200, Typ KNX (Zubehör) - Anbindung über LON. Datenaustausch mit bis zu 32 Heizkreisregelungen Vitotronic 200-H über LON ist möglich.
Für die Funktionen Schwimmbadbeheizung, externe Betriebsprogramm-Umschaltung mit Wirkung auf einen oder mehrere Heizkreise, externe Anforderung, externes Sperren und Vorgabe der Heizwasser-Solltemperatur über externes 0-10 V-Signal ist die Erweiterung EA1 (Zubehör) erforderlich.
Vitocell 120-E
Typ SVW Typ SVW Heizwasser-Pufferspeicher mit Frischwasser-Modul Vitotrans 353, für den Einsatz in Heizungsanlagen mit Wärmepumpen.
Nach EN 12897 und DIN 4753 gebaut. Für Heizungsanlagen nach EN 12828.
Lieferumfang/Ausstattung Heizwasser-Pufferspeicher
Heizwasser-Pufferspeicher aus Stahl mit separat verpackter Wärmedämmung
Ummantelung aus Polystyrol
Stellfüße
Eingebautes Lochblech zur Aufteilung des Speichervolumens in Trinkwasserzone und Heizkreiszone
Ladelanze in der Trinkwasserzone
Einström-/Verteilungseinrichtung in der Heizkreiszone
3 Klemmsysteme am Speichermantel für Tauchtemperatursensoren/Temperaturregler/Thermometer
7 Vorlauf- und Rücklaufanschlüsse für den Anschluss von Wärmepumpe, Heizkreis und eines weiteren Wärmeerzeugers
Zusätzlicher Anschluss für den Einbau eines Elektro-Heizeinsatzes
Frischwasser-Modul Vitotrans 353 für komfortable und hygienische Trinkwassererwärmung nach dem Durchlauferhitzer-Prinzip. Komplett vorgefertigte, kompakte Station zur Montage an den Heizwasser-Pufferspeicher
Lieferumfang/Ausstattung Frischwasser-Modul Vitotrans 353
Zirkulationspumpe
Integrierte, vorverdrahtete und voreingestellte Regelung zur Einstellung der gewünschten Warmwassertemperatur
Groß dimensionierter, hocheffizienter Plattenwärmetauscher (kupfergelötet) für eine geringe Rücklauftemperatur
Rücklaufverteil-Set zur temperaturabhängigen Einschichtung des Rücklaufs in den Heizwasser-Pufferspeicher durch Temperaturregelfunktion
Volumenstromgeber zur exakten Durchflussmessung im Trinkwasserkreis
Drehzahlgeregelte Hocheffizienz-Umwälzpumpe für den Primärkreis
Absperrventile mit integriertem Rückschlagventil
Vorgefertigter Montagekonsole, Rohrleitungen und Verbindungsstücken zum Anschluss an den Heizwasser-Pufferspeicher
Rücklaufverteil-Set
3-Wege-Umschaltventil zur temperaturabhängigen Einschichtung des Rücklaufs in den Heizwasser-Pufferspeicher.
Tauchtemperatursensor (NTC 10 kOhm)
Vitoset Membran-Druckausdehnungsgefäß für geschlossene Heizungsanlagen
Pulverbeschichtet
Mit Stellfüßen
Kappenventil R 3/4
Für Membran-Druckausdehnungsgefäße Typ N 25 bis N 50, Nenndruck PN 10, max. Betriebstemperatur 120 Grad C.
VIESSMANN Vitocal 200-A | ||
| Typ | AWO-M-E-AC 201.A08 | |
| Mit max. Heizleistung (A7/W35) | 7,5 | kW |
| Farbe | ||
| Außeneinheit | Vitosilber | |
| Inneneinheit | Vitopearlwhite | |
| Bei Betriebspunkt A2/W35 | ||
| Nenn-Wärmeleistung | 4 | kW |
| Elektr. Leistungsaufnahme | 1 | kW |
| Leistungszahl (COP) | 4 | |
| Bei Betriebspunkt A7/W35 | ||
| Nenn-Wärmeleistung | 5,6 | kW |
| Elektr. Leistungsaufnahme | 1,2 | kW |
| Leistungszahl (COP) | 4,7 | |
| Bei Betriebspunkt A -7/W35 | ||
| Nenn-Wärmeleistung | 6,7 | kW |
| Elektr. Leistungsaufnahme | 2,3 | kW |
| Leistungszahl (COP) | 2,9 | |
| Bei Betriebspunkt A35/W18 | ||
| Kühlleistung | 6 | kW |
| Elektr. Leistungsaufnahme | 1,4 | kW |
| Leistungszahl (EER) | 4,3 | |
| Lufteintrittstemperatur Heizbetrieb | ||
| Lufttemperatur min. | -20 | °C |
| Lufttemperatur max. | 35 | °C |
| Lufteintrittstemperatur Kühlbetrieb | ||
| Lufttemperatur min. | 10 | °C |
| Lufttemperatur max. | 45 | °C |
| Heizwasser (Sekundärkreis) | ||
| Max. externer Druckverlust (RFH) bei Mindestvolumenstrom | 700 | mbar |
| Max. externer Druckverlust (RFH) bei Mindestvolumenstrom | 70 | MPa |
| Max. Vorlauftemperatur | 60 | °C |
| Zul. Betriebsdruck | 3 | bar |
| Zul. Betriebsdruck | 0,3 | MPa |
| Elektrische Werte Außeneinheit | ||
| Nennspannung Verdichter | 1/N/PE 230 V/50 Hz | |
| Anlaufstrom Verdichter | 5 | A |
| Elektrische Werte Inneneinheit | ||
| Nennspannung Regelung | 1/N/PE 230 V/50 Hz | |
| Absicherung intern | T 6,3 | A |
| Elektr. Leistungsaufnahme Sekundärpumpe (PWM) | 60 | W |
| Energieeffizienzindex (EEI) Sekundärpumpe | ? 0,2 | |
| Nennspannung | 1/N/PE 230 V/50 Hz | |
| Nennspannung | 3/N/PE 400 V/50 Hz | |
| Heizleistung | 9 | kW |
| Kältemittel R410A | ||
| Kältemittelfüllmenge | 1,4 | kg |
| Treibhauspotenzial (GWP) | 1924 | |
| CO2-Äquivalent | 2,7 | t |
| Abmessungen Außeneinheit | ||
| Länge | 546 | mm |
| Breite | 1.109 | mm |
| Höhe | 753 | mm |
| Gewicht | 103 | kg |
| Abmessungen Inneneinheit | ||
| Länge | 370 | mm |
| Breite | 450 | mm |
| Höhe | 880 | mm |
| Gewicht | 41 | kg |
| Anschlüsse | ||
| Heizwasservorlauf | G 1 1/4 | |
| Heizwasserrücklauf | G 1 1/4 | |
| Vorlauf Speicher-Wassererwärmer | G 1 1/4 | |
| Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label) | ||
| Wärmepumpe | ||
| Spektrum (A+++-D) | ||
| Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse | A++ | |
| Jahreszeitbedingte Raumheizungs-Energieeffizienz | 172 | % |
| Wärmenennleistung | 6 | kW |
| Jährlicher Energieverbrauch | 2637 | kWh |
| Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse | A++ | |
| Jahreszeitbedingte Raumheizungs-Energieeffizienz | 125 | % |
| Wärmenennleistung | 6 | kW |
| Jährlicher Energieverbrauch | 3605 | kWh |
| Jahreszeitbedingte Raumheizungs-Energieeffizienz | 139 | % |
| Wärmenennleistung | 5 | kW |
| Jährlicher Energieverbrauch | 3602 | kWh |
| Jahreszeitbedingte Raumheizungs-Energieeffizienz | 106 | % |
| Wärmenennleistung | 5 | kW |
| Jährlicher Energieverbrauch | 4849 | kWh |
| Jahreszeitbedingte Raumheizungs-Energieeffizienz | 211 | % |
| Wärmenennleistung | 3 | kW |
| Jährlicher Energieverbrauch | 799 | kWh |
| Jahreszeitbedingte Raumheizungs-Energieeffizienz | 138 | % |
| Wärmenennleistung | 3 | kW |
| Jährlicher Energieverbrauch | 1085 | kWh |
| Schallleistungspegel Außen | 54 | dB |
| Schallleistungspegel Innen | 39 | dB |
| Temperaturregler | ||
| Temperaturregler Klasse | II | |
| Beitrag Raumheizungs-Energieeffizienz | 2 | % |
| VIESSMANN Vitocell 120-E | ||
| Typ | SVW | |
| Farbe | vitopearlwhite | |
| Speicherinhalte | ||
| Speicherinhalt | 600 | l |
| Inhalt Heizkreiszone | 250 | l |
| Inhalt Trinkwasserzone | 350 | l |
| Anschlüsse | ||
| Ladelanze | R 1 1/2 | |
| Vor-/Rücklauf | R 1 1/4 | |
| Zulässige Temperatur | ||
| Heizwasservorlauf | 110 | °C |
| Zulässiger Betriebsdruck | ||
| Heizwasserseitig | 3 | bar |
| Gesamtabmessungen mit Vitotrans | ||
| Länge | 1064 | mm |
| Breite | 1466 | mm |
| Höhe | 1645 | mm |
| Gesamtgewicht mit Vitotrans | 143 | kg |
| Einbringmaße | ||
| Länge | 790 | mm |
| Kippmaß | 1630 | mm |
| Typ | PZSA | |
| Zapfleistung bis | 25 | l/min |
| Zulässiger Betriebsdruck | ||
| Primär | 10 | bar |
| Sekundär | 10 | bar |
| Primär | 95 | °C |
| Sekundär | 95 | °C |
| Anschlüsse | ||
| Primär | G 1 | |
| Sekundär/Zirkulation | G 1 | |
| Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label) | ||
| Heizwasser-Pufferspeicher | ||
| Energieeffizienzklasse | B | |
| Warmhalteverluste | 87,5 | W |
| Inhalt | 600 | l |
| Rücklaufverteil-Set | ||
| 3-Wege-Umschaltventil zur temperaturabhängigen Einschichtung des Rücklaufs in den Heizwasser-Pufferspeicher. | ||
| Anschluss | G 1 1/2 AG | |
| Passend für Typ | PBM/PBL | |
| Tauchtemperatursensor (NTC 10 kOhm) | ||
| Zur Erfassung einer Temperatur in einer Tauchhülse. Mit Anschlussleitung (5,8 m lang) und Stecker. | ||
| Vitoset Membran-Druckausdehnungsgefäß für geschlossene Heizungsanlagen | ||
| Typ | H50 | |
| Inhalt | 50 | l |
| Farbe | Weiß | |
| Max Betriebsdruck | 6/0,6 | bar/MPa |
| Anschluss | R 3/4 | |
| Durchmesser | 441 | mm |
| Höhe | 487 | mm |
| Gewicht | 9,6 | kg |
| Kappenventil R 3/4 | ||
| Für Membran-Druckausdehnungsgefäße Typ N 25 bis N 50, Nenndruck PN 10, max. Betriebstemperatur 120 Grad C. | ||
- 1x In.einh.Vitocal 200-A AWO-E-AC 201.A08
- 1x Ausseneinheit 2xX-A 8kW 230V
- 1x TU-Set Vitocal 200-A
- 1x Speicherkörper Vitocell 120-E SVW 600L
- 1x Wärmedäm. Vitocell 120-E SVW 600L
- 1x TU-Set Vitocell 120-E SVW 600L
- 1x Vitotrans 353 PZSA
- 1x TU-Set Vitotrans 353 PxSA/PxMA
- 1x 3-Wege Umschaltvenil G1-1/2 230V 2Punkt
- 2x Tauchtemperatursensor (NTC 10 kOhm)
- 1x Membran-Ausdehnungsgefäss H50 white
- 1x Kappenventil R3/4
