VIESSMANN Vitocal 222-S Typ AWBT-M-E-AC 221.E10 2C - 10 kW Luft/Wasser-Wärmepumpe in Split-Ausführung für Heizung, Kühlung und Trinkwassererwärmung mit Montagezubehör, Anschluss nach rechts
Paket Vitocal 222-S AWBT-MEAC 221.E10 2C
bestehend aus:
- 1 x Z022740 Vitocal 222-S AWBT-M-E-AC 221.E10 2C
- 1 x ZK06412 Montagehilfe AP nach rechts 2 Heizkreise
- 1 x ZK06313 Installations-Set Bodenmontage 6 / 16

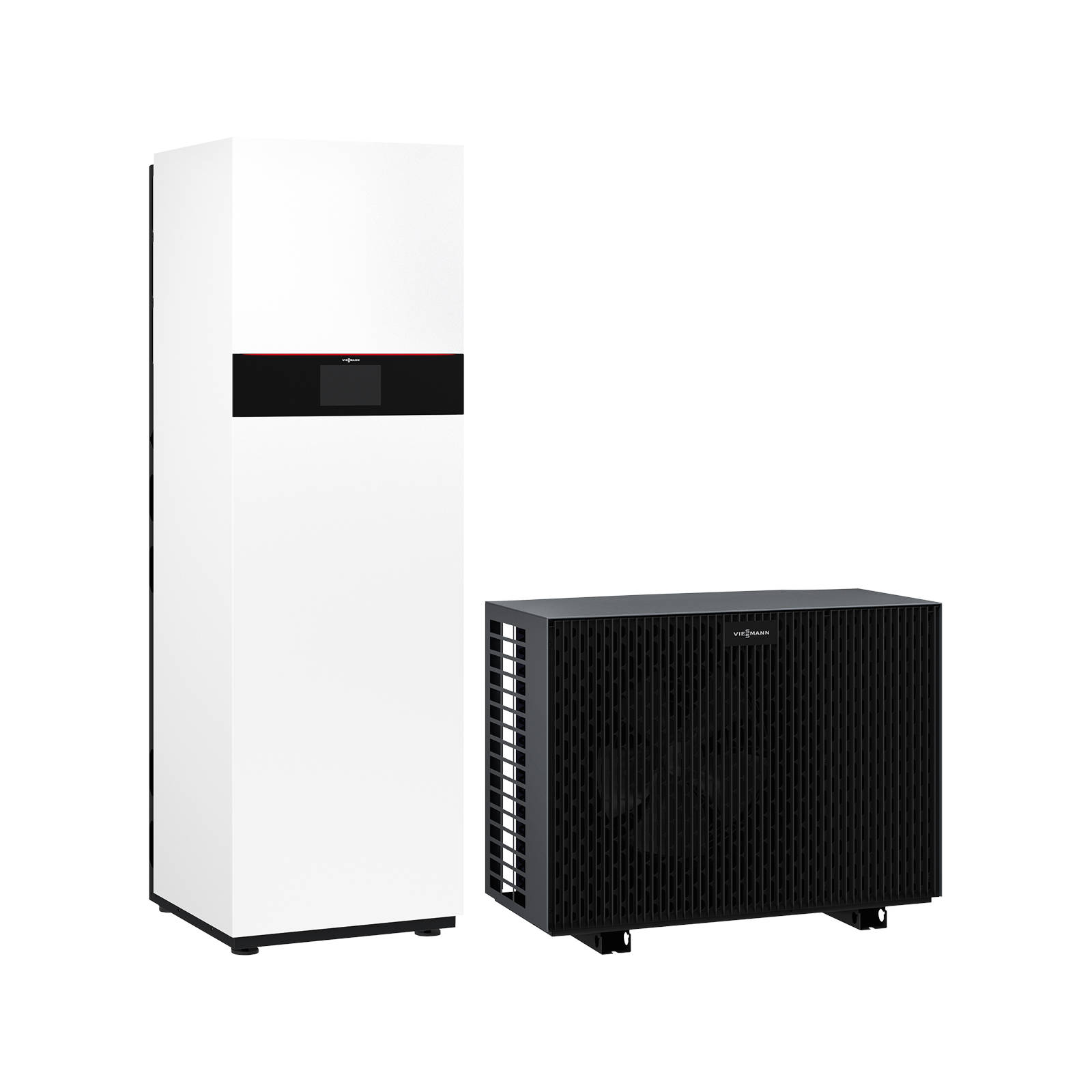

VIESSMANN Vitocal 222-S Typ AWBT-M-E-AC 221.E10 2C
Wärmepumpen-Kompaktgerät. Split-Ausführung für Heizung, Kühlung und Trinkwassererwärmung
- Geringe Betriebskosten durch hohen COP (Coefficient of Performance)
- Leistungsregelung und DC-Inverter für hohe Effizienz im Teillastbetrieb
- Selbstoptimierende Regelung des Volumenstroms über Viessmann Hydro AutoControl
- Einfache Einbringung durch Teilbarkeit der Inneneinheit
- Umweltfreundliches Kältemittel R32 mit einem niedrigen GWP von 771 (GWP = Global Warming Potential)
- Komfortabel durch reversible Ausführung für Heizen und Kühlen
- Integrierter Speicher-Wassererwärmer 190 l
- Optimierte Nutzung des selbsterzeugten Stroms von Photovoltaikanlagen
- Internetfähig durch integriertes WLAN oder Service-Link
- Bedienung. Optimierung. Wartung und Service über ViCare App und ViGuide
- Geführte Inbetriebnahme über ViGuide
Lieferumfang/Ausstattung
Modulierende Wärmepumpe in Kompaktbauweise bestehend aus Außen- und Inneneinheit für Heizung, Kühlung und Warmwasser.
Außeneinheit:
- Mit DC-Inverter-Technologie zur stufenlosen Leistungsregelung, für einen optimalen Betrieb unter allen Betriebsbedingungen
- Geräusch- und schwingungsarm durch drehzahlgeregelten Rollkolben-Verdichter und Advanced Acoustics Design (AAD)
- Mit elektronischem Expansionsventil zur Erhöhung der Jahresarbeitszahl und drehzahlgesteuertem Axialventilator
- Energieeffiziente Abtauung über Kreislaufumkehr
- Korrosionsbeständiger. wasserabweisender Verdampfer mit Blue Fin-Beschichtung und geschwungenen Verdampferlamellen zur Erhöhung der Effizienz sowie effizientem asymmetrischem Edelstahl-Plattenwärmetauscher (1.4401/1.4301) zur Wärmeabgabe an das Heizsystem
- Kältemittel R32 mit einem GWP-Wert von 771 nach IPPC AR6
Inneneinheit:
- Mit integriertem Speicher-Wassererwärmer 190 l. mit Ceraprotect-Emaillierung, für geringe Speicherverluste allseitig mit PUR-Hartschaum wärmegedämmt und mit Magnesium-Schutzanode ausgestattet.
- Mit neuer Hydro AutoControl Hydraulik zur Bereitstellung der erforderlichen Abtauenergie und Sicherstellung des erforderlichen Mindestvolumenstroms im Wärmepumpenkreis
- Mit eingebauter Hocheffizienz-Umwälzpumpe für 2 direkte oder 1 direkten und einen gemischten Heiz-/Kühlkreis, Abtaupuffer 16 l, Bypassfunktion, Heizwasser-Durchlauferhitzer, Ausdehnungsgefäß 18 l, 4/3-Wege-Ventil, Sicherheitsventil, Volumenstromsensor, effizientem asymmetrischem Edelstahl-Plattenwärmetauscher (1.4401/1.4301) zur Wärmeabgabe an das Heizsystem
- Außentemperatursensor (leitungsgebunden)
- Anschlussverrohrung muss anlagenspezifisch bestellt werden (Zubehör).
- Internetfähig durch integrierte WLAN-Schnittstelle für Bedienung und Service über Viessmann Apps. Lokaler Zugriff für Service und Inbetriebnahme über App
Montage der Außeneinheit auf Boden- oder Wandkonsole (Zubehör). Inneneinheit bodenstehend. Verbindung zwischen Außen- und Inneneinheit mit geeigneten Kältemittelleitungen (Zubehör) herstellen.
Für Heizungsanlagen mit 2 direkten ungemischten Heiz-/Kühlkreisen oder einem direkten Heiz-/Kühlkreis ohne Mischer und einem gemischten Heiz-/Kühlkreis mit Mischer.
Mit witterungsgeführter, digitaler Wärmepumpen- und Heiz-/Kühlkreis Regelung
- Bedienung über 7-Zoll-Farb-Touchdisplay mit Klartext- und Grafikanzeige. Inbetriebnahme-Assistenten, kontextbezogener Hilfe. Anzeigen für Energieverbräuche sowie alternativ Bedienung über mobiles Endgerät
- Zeiträume für den Heizkreis oder Heiz-/Kühlkreis, Trinkwassererwärmung und Zirkulation des Trinkwassers getrennt einstellbar
- Zyklischer Taktbetrieb für Trinkwasserzirkulation einstellbar
- Mit Speichertemperaturregelung
- Erhöhte Trinkwasserhygiene durch Aufheizen auf einen erhöhten Trinkwassertemperatur-Sollwert möglich.
- Mit automatischer Sommer-/Winterzeitumstellung und kontrollierter Estrichtrocknung
- Einstellungen für Betriebsarten: Party-Mode, Ferienprogramm, Ferien-zu-Hause-Programm, bedarfsabhängige Heizkreispumpen sowie Sommersparbetrieb und variable Heizgrenze
- Möglichkeit zur Einstellung der Raumtemperatur (3 Raumtemperatur-Niveaus) und der Trinkwassertemperatur und zur Abfrage von Temperaturen
- Mit Smart Grid Regelfunktion EVU-Sperre, geräuschreduzierter Betrieb und Notbetrieb.
- Integrierter Wasserdrucksensor zur Messung des Anlagendrucks
- Kommunikationsfähig über CAN-BUS. PlusBus. WLAN und Service Link (Low-Power-Funk).
- Mit im Gerät integriertem Kommunikationsmodul, Fernbedienung und Monitoring des Geräts über Smartphone mit der ViCare App in Verbindung mit integrierter Internetschnittstelle und bauseitigem Internetzugang über WLAN möglich
- Gerät enthält Anlagenschalter, Maximaltemperaturbegrenzer, Temperaturwächter und Temperaturbegrenzer, Betriebs- und Störungsanzeige.
Service Link
Über Service Link werden - vorbehaltlich einer ausreichenden Mobilfunkabdeckung - automatisch ausgewählte Informationen. z. B. Störungsmeldung und eine Übersicht. der in der Anlage verbauten Steuer- und Erweiterungsmodule. an Viessmann übermittelt. Das ermöglicht einen besseren Support im Störungsfall (Datenschutzinformation unter viessmann.com/servicelink). Über den Service Link wird eine Datenübertragung für eine Laufzeit von 5 Jahren ab Installation des Geräts gewährleistet. Eine anschließende Einstellung des Service Link bleibt vorbehalten.
Montagehilfe Kompaktgerät 2 Heiz-/Kühlkreise für Aufputzinstallation nach rechts
- Anschlusskonsole
- Wärmegedämmte Heizwasservorlauf- und Heizwasserrücklaufleitung G 1¼
- Wärmegedämmte Kaltwasser- und Warmwasserleitung G 1
- Absperrarmaturen für Heizwasservorlauf und -rücklauf mit KFE-Hahn
- Absperrarmaturen für Trinkwasser
Für Kühlbetrieb müssen die Absperrarmaturen bauseitig gedämmt werden.
Installations-Set für Bodenmontage der Außeneinheit
- Kupferrohr 6 x 1 mm mit Wärmedämmung für Flüssigkeitsleitung, Ring mit 12,5 m
- Kupferrohr 16 x 1 mm mit Wärmedämmung für Heißgasleitung, Ring mit 12,5 m
- 2 Stück Konsolen aus Edelstahlprofilen für Bodenmontage
- 10 m Thermo-Isolierband 50 x 3 mm. Farbe: weiss
| Farbe | ||
| Außeneinheit | Vitographite | |
| Inneneinheit | Vitopearlwhite | |
| Bei Betriebspunkt A2/W35 | ||
| Nenn-Wärmeleistung | 5.8 | kW |
| Elektr. Leistungsaufnahme | 1.7 | kW |
| Leistungszahl (COP) | 3.5 | |
| Bei Betriebspunkt A7/W35 | ||
| Nenn-Wärmeleistung | 8.3 | kW |
| Elektr. Leistungsaufnahme | 1.7 | kW |
| Leistungszahl (COP) | 4.9 | |
| Bei Betriebspunkt A -7/W35 | ||
| Nenn-Wärmeleistung | 7.4 | kW |
| Elektr. Leistungsaufnahme | 2.59 | kW |
| Leistungszahl (COP) | 2.91 | |
| Lufteintrittstemperatur Heizbetrieb | ||
| Lufttemperatur min. | -20 | °C |
| Lufttemperatur max. | 45 | °C |
| Lufteintrittstemperatur Kühlbetrieb | ||
| Lufttemperatur min. | 15 | °C |
| Lufttemperatur max. | 45 | °C |
| Heizwasser (Sekundärkreis) | ||
| Max. Vorlauftemperatur (Verdichter) | 60 | °C |
| Zul. Betriebsdruck | 3 | bar |
| Zul. Betriebsdruck | 0.3 | MPa |
| Elektrische Werte Außeneinheit | ||
| Nennspannung Verdichter | 1/N/PE 230 V/50 Hz | |
| Anlaufstrom Verdichter | 10 | A |
| Elektrische Werte Inneneinheit | ||
| Nennspannung Regelung | 1/N/PE 230 V/50 Hz | |
| Absicherung intern | T 6.3 | A |
| Elektr. Leistungsaufnahme Heizkreispumpe Heiz-/Kühlkreis 1(PWM) | 60 | W |
| Energieeffizienzindex (EEI) Heizkreispumpe Heiz-/Kühlkreis 1 | 0.2 | |
| Elektr. Leistungsaufnahme Heizkreispumpe Heiz-/Kühlkreis 2 (PWM) | 25 | W |
| Energieeffizienzindex (EEI) Heizkreispumpe Heiz-/Kühlkreis 2 | 0.2 | |
| Nennspannung | 1/N/PE 230 V/50 Hz | |
| Oder Nennspannung | 3/N/PE 400 V/50 Hz | |
| Heizleistung | 8 | kW |
| Kältemittel R32 | ||
| Kältemittelfüllmenge | 1.5 | kg |
| Treibhauspotenzial (GWP) | 771 | |
| CO2-Äquivalent | 1.16 | t |
| Abmessungen Außeneinheit | ||
| Länge | 500 | mm |
| Breite | 1.080 | mm |
| Höhe | 850 | mm |
| Gewicht | 95 | kg |
| Abmessungen Inneneinheit | ||
| Länge | 597 | mm |
| Breite | 600 | mm |
| Höhe | 1.900 | mm |
| Gewicht | 188 | kg |
| Integrierter Speicher-Wassererwärmer | ||
| Speicherinhalt | 190 | l |
| Max. zulässige Trinkwassertemperatur | 70 | °C |
| Anschlüsse | ||
| Heizwasservorlauf | Cu 28 x 1.0 | mm |
| Heizwasserrücklauf | Cu 28 x 1.0 | mm |
| Vorlauf Speicher-Wassererwärmer | Cu 22 x 1.0 | mm |
| Rücklauf Speicher-Wassererwärmer | Cu 22 x 1.0 | mm |
| Flüssigkeitsleitung | 6 | mm |
| Heißgasleitung | 16 | mm |
| Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label) | ||
| Kombiheizgerät Wärmepumpe | ||
| Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse | A+++ | |
| Jahreszeitbedingte Raumheizungs-Energieeffizienz | 189 | % |
| Wärmenennleistung | 9 | kW |
| Jährlicher Energieverbrauch | 3460 | kWh |
| Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse | A++ | |
| Jahreszeitbedingte Raumheizungs-Energieeffizienz | 136 | % |
| Wärmenennleistung | 8 | kW |
| Jährlicher Energieverbrauch | 4817 | kWh |
| Jahreszeitbedingte Raumheizungs-Energieeffizienz | 150 | % |
| Wärmenennleistung | 10 | kW |
| Jährlicher Energieverbrauch | 6648 | kWh |
| Jahreszeitbedingte Raumheizungs-Energieeffizienz | 118 | % |
| Wärmenennleistung | 10 | kW |
| Jährlicher Energieverbrauch | 8377 | kWh |
| Jahreszeitbedingte Raumheizungs-Energieeffizienz | 234 | % |
| Wärmenennleistung | 5 | kW |
| Jährlicher Energieverbrauch | 1041 | kWh |
| Jahreszeitbedingte Raumheizungs-Energieeffizienz | 161 | % |
| Wärmenennleistung | 4 | kW |
| Jährlicher Energieverbrauch | 1386 | kWh |
| Schallleistungspegel Außen | 54 | dB |
| Schallleistungspegel Innen | 40 | dB |
| Energieeffizienzklasse | A | |
| Energieeffizienz | 77 | % |
| Zapfprofil | L | |
| Bezugsenergie (Qref) | 11.655 | kWh |
| Temperaturregler | ||
| Temperaturregler Klasse | II | |
| Beitrag Raumheizungs-Energieeffizienz | 2 | % |
| Energieeffizienz Verbund (Trinkwassererwärmung) | 77 | % |
| Energieeffizienz Verbund (Heizung) | 138 | % |
| Energieeffizienzklasse Verbund (Trinkwassererwärmung) | A | |
| Energieeffizienzklasse Verbund (Heizung) | A++ |
- 1 x Z022740 Vitocal 222-S AWBT-M-E-AC 221.E10 2C
- 1 x ZK06412 Montagehilfe AP nach rechts 2 Heizkreise
- 1 x ZK06313 Installations-Set Bodenmontage 6 / 16
