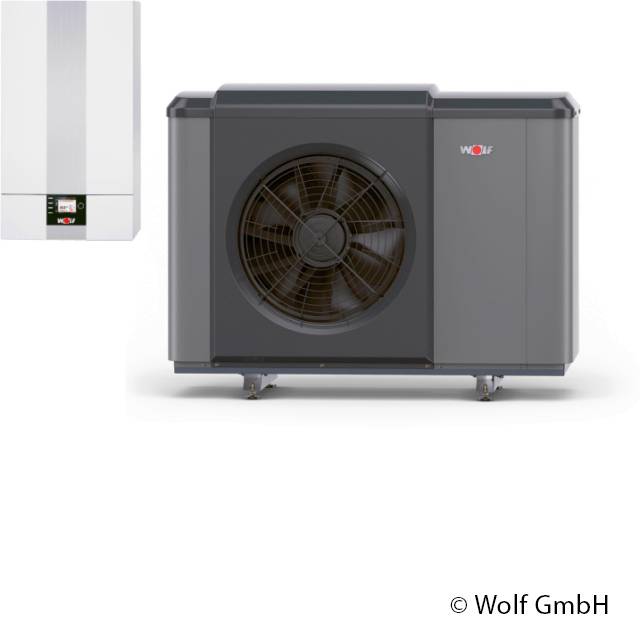

Wolf Wärmepumpe CHA-Monoblock 07/400V mit E-Heizelement

A++

Spektrum
A+++ bis D

Wolf Wärmepumpe CHA-Monoblock 07/400V mit E-Heizelement

Vorschau: Wolf Wärmepumpe CHA-Monoblock 07/400V mit E-Heizelement

Mit der Wolf Wärmepumpe CHA-Monoblock 07/400V mit E-Heizelement erhalten Sie ein hochwertiges und robustes Premiumprodukt, das auf einen besonders sicheren Langzeitbetrieb sowie eine einfache Installation ausgerichtet ist.

Die Lieferzeit beträgt 28 - 50 Werktage

A++

Spektrum
A+++ bis D

7.261,00 € ¹ 14.946,40 € ¹ (51,42 % auf UVP des Herstellers gespart)

1 Paket

inkl. MwSt. zzgl. Versandkosten

Versandtyp: Spedition DE

Pin it

Mit der Wolf Wärmepumpe CHA-Monoblock 07/400V mit E-Heizelement erhalten Sie ein hochwertiges... mehr

Menü schließen

Wolf Wärmepumpe CHA-Monoblock 07/400V mit E-Heizelement

Mit Selfio zur neuen Heizung: Expertenhilfe für Ihre KfW-Förderung. Von der Beratung bis zum Förderantrag - Selfio ist für Sie da. Hier klicken!

Starten Sie mit Wolf in die Zukunft

Neun Gründe sich für die Wolf Wärmepumpe CHA-Monoblock 07/400V zu entscheiden:

Das natürliche Kältemittel R290: Das Kältemittel R290 ist nicht ozonschädigend und wirkt sich auch nicht auf den Treibhauseffekt aus. Durch die hohe Verfügbarkeit ist das Kältemittel Zukunftssicher und langfristig günstig. Dank der hohen Vorlauftemperatur von 70 °C wird der thermische Legionellenschutz gewährleistet.
Niedriges Geräuschlevel: Durch den schallgedämmten EPP-Kern, in welchem die Komponenten eingebettet sind, sowie den langsam drehenden Ventilator im Eulenflügeldesign und Nachleitgeometrie wird das Geräuschlevel auf angenehme 35 dB(A) gesenkt.
Leichtes Handling: Dank der kompakten Abmessungen und der praktischen Tragevorrichtung an der Außeneinheit wird das Aufstellen enorm erleichtert. Der hydraulische Anschluss ist variabel unter- oder rückseitig möglich und dass ohne zusätzliches Zubehör.
Effizientes heizen und kühlen: Durch die Serienmäßig verbaute Invertertechnik heizt und kühlt die Wärmepumpe mit idealer Modulation, dies ermöglicht angenehme Wärme im Winter und sanfte Kühlung im Sommer über die Fußbodenheizung.
Robustheit und Reibungsloser Betrieb: Dank der stabilen Gehäusekonstruktion sowie der UV-beständigen Pulverlack-Beschichtung ist die Wärmepumpe selbst gegen die härtesten Umweltbedingungen gewappnet. Darüber hinaus wird durch die erhöhte Bodenkonsole der reibungslose Betrieb auch bei hoher Schneefallintensität gewährleistet.
Zuverlässiger Ausfallschutz: Als zuverlässige Leistungsreserve für lange Kälteperioden dient der serienmäßig enthaltene und bedarfsgerecht geregelte Heizstab mit 9 kW.
Einfach Online: Mit dem Wolf Link home Schnittstellen-Modul und dem Smartset-Portal haben Sie ihre Anlage jederzeit über das Internet im Blick und können Ihre Einstellungen optimieren.
Aufgeräumte Komplettlösung: Der CHA-Monoblock kann optimal mit dem Wolf CHC-Wärmepumpencenter verwendet werden.
Superschnelle und einfache Kombination mit PV-Anlagen: Durch den EEBus lässt sich die Digitale Heizung in ein integriertes Energiemanagement einbinden. Damit kann der Energieverbrauch optimiert und der Eigenverbrauch erhöht werden.

Für den Betrieb der Wolf Wärmepumpe CHA-Monoblock 10/400V ist ein Regelungsmodul (Bedienmodul BM-2 oder Anzeigemodul AM) nötig.

Inneneinheit:

Strömungs- und effizienzoptimiertes Elektroheizelement mit 9 kW
Spreizungsregelung über die Drehzahl der Heizkreispumpe
Kontake für EVU-Steuersignal
Externe Anhebung der Systemtemperatur durch z.B. Smart Grid oder PV-Anlage
Manometer, Sicherheitsventil mit Ablaufschlauch, Drucksensor für Heizkreis, Hocheffizienz-Heizkreispumpe und 3-Wege-Umschaltventil
Integrierter Wärmemengenzähler und Durchflusssensor
SO-Schnittstelle zur Anzeige des Energieverbrauchs
Jeweils 3 paramentierbare Ein- und Ausgänge.
Regelelektronik und elektrischer Anschluss in Integriertem Gehäuse.
Schnelle, sichere und einfache Verdrathung
Externe Steuerung über potentialfreien Kontakt oder 0 - 10 V möglich
Steckplatz für LAN- / WLAN-Schnittstellenmodul Wolf Link Home
Verkleidung schall- und wärmegedämmt und dicht gegen Kondensatwasserbildung
Heizkreisanschlüsse Ø 28 mm

Außeneinheit:

Natürliches Kältemittel R290 (Propan)
Elektronische Leistungsregelung mit Inverter Technik (Heizen/Kühlen serienmäßig)
Verdampfer mit Blue-Fin-Schutzbeschichtung
4-Wege-Umschaltventil und zwei elektronische Expansionsventile
Vorlauftemperaturen bis 70 °C ohne Heizstab möglich
Reduzierter Nachbetrieb zur Lautstärkebegrenzung
Anschlussmöglichkeiten nach hinten oder unten
Integrierte Kondensatwannenheizung

Weiterführende Links zu "Wolf Wärmepumpe CHA-Monoblock 07/400V mit E-Heizelement"

Energieeffizienzklasse Raumheizung Niedertemperatur: A+++, Spektrum A+++ - D... mehr

Menü schließen

Technische Daten

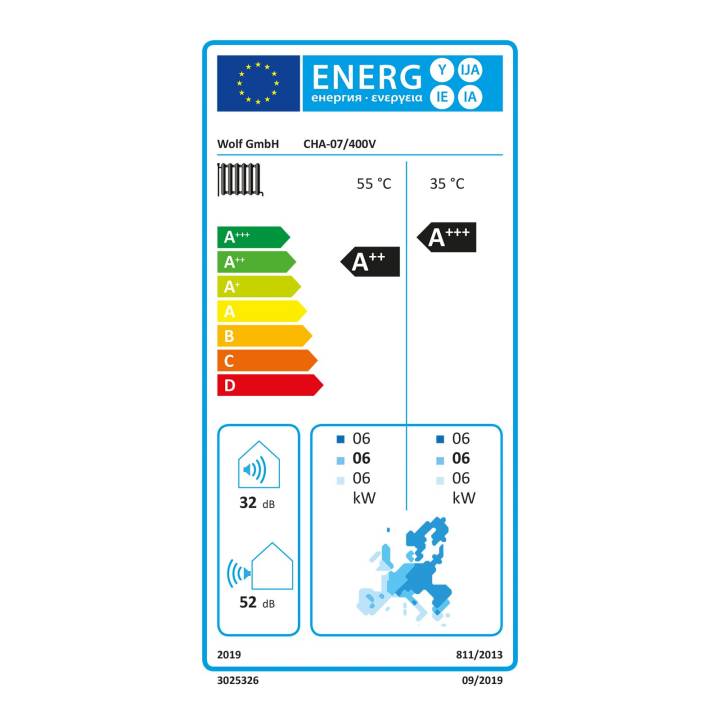

Energieeffizienzklasse Raumheizung Niedertemperatur: A+++, Spektrum A+++ - D
Energieeffizienzklasse Raumheizung Mitteltemperatur: A++, Spektrum A+++ - D
Maße Außeneinheit BxHxT: 1286 x 979 x 562 mm
Maße Inneneinheit BxHxT: 440 x 790 x 340 mm
Gewicht Außeneinheit: 152 kg
Gewicht Inneneinheit: 27 kg
Kältekreis
Kältemitteltyp / GWP: R290 / 3
Füllmenge CO2 eq: 3,1 / 0,009 kg / t
Kältemaschinenöl: PZ46M
Füllmenge Kältemaschinenöl: 900 ml
Kompressor - Typ / Anzahl: Scroll / 1
Heizleistung / COP
A2/W35 Nennleistung nach EN14511: 5,15 / 4,54 kW
A7/W35 Nennleistung nach EN14511: 4,5 / 5,47 kW
A10/W35 Nennleistung nach EN14511: 2,97 / 5,88 kW
A-7/W35 Nennleistung nach EN 14511: 5,88 / 2,73 kW
Leistungsbereich bei A2/W35: 1,9 - 7 kW
Leistungsbereich bei A7/W35: 2,2 - 7 kW
Leistungsbereich bei A-7/W35: 1,6 - 6,8 kW
Kühlleistung / EER
A35/W18 Nennleistung nach EN14511: 5,01 / 5,83 kW
A35/W7 Nennleistung nach EN14511: 3,43 / 3,86 kW
Leistungsbereich bei A35/W18: 2,3 - 7 kW
Leistungsbereich bei A35/W7: 1,9 - 6,5 kW
Schall Außeneinheit A7/W55 (in Anlehnung an EN 12102/EN ISO 9614-2)
Schallleistungspegel bei Nenn-Wärmeleistung (ErP): 52 dB(A)
Schallleistungspegel Tag max.: 58 dB(A)
Schallleistungspegel im reduzierten Nachtbetrieb: 49 dB(A)
Schalldruckpegel im reduzierten Nachtbetrieb (in 3 m Entfernung, frei aufgestellt): 32 dB(A)
Einsatzgrenzen
Temperatur Betriebsgrenzen Heizbetrieb: 15 - 70 °C
Temperatur Betriebsgrenzen Kühlbetrieb: 7 - 30 °C
maximale Heizwassertemperatur mit Elektroheizelement: 75 °C
Temperatur Betriebsgrenzen Luft Heizbetrieb: -22 - 40 °C
Temperatur Betriebsgrenzen Luft Kühlbetrieb: 10 - 45 °C
Heizwasser
Mindestvolumenstrom für Abtauung: 22 l / min
Restförderhöhe bei minimalen Volumenstrom für Abtauung: 610 mbar
Maximaler Betriebsdruck: 3 bar
Wärmequelle
Luftvolumenstrom im Nennbetriebspunkt: 3300 m³ / h
Anschlüsse
Inneneinheit: Vorlauf von Außeneinheit, Heizung Vorlauf, WW-Vorlauf: 28 x 1
Außeneinheit: Vorlauf, Rücklauf: 5/4" IG
Kondensatwasseranschluss: DN50
Elektrik Außeneinheit (ODU)
Steuerung (ODU)
Elektrischer Anschluss: 1~NPE, 230VAC, 50Hz, 16A(B)
Max. Stromaufnahme: 2,8 A
Inverter (ODU)
Elektrischer Anschluss: siehe Elektrik Inneneinheit (IDU)
Max. Leistungsaufnahme Standby: 13 W
Max. Leistungsaufnahme Verdichter innerhalb der Einsatzgrenzen: 4,8 kW
Max. Verdichterstrom innerhalb der Einsatzgrenzen: 8 A
Max. Anzahl Verdichterstarts pro Stunde: 6
Schutzart: IP 24
Elektrik Inneneinheit (IDU)
Steuerung (IDU)
Elektrischer Anschluss: 1~NPE, 230VAC, 50Hz, 16A(B)
Max. Stromaufnahme: 6,5 A
Inverter (ODU) + E-Heizung (IDU)
Elektrischer Anschluss: 3~NPE, 400VAC, 50Hz, 20A(B)
Max. Leistungsaufnahme E-Heizung: 9 kW
Max. Leistungsaufnahme Heizkreispumpe: 3 - 75 W
Max. Leistungsaufnahme Standby: 2 W
Max. Stromaufnahme E-Heizung (9 kW): 13 A (400VAC)
Max. Stromaufnahme: 18 A
Schutzart: IP 20

1 x 9kW Elektroheizelement 1 x Wärmemengenzähler in der Inneneinheit 1 x... mehr

Menü schließen

Lieferumfang

1 x 9kW Elektroheizelement
1 x Wärmemengenzähler in der Inneneinheit
1 x 3-Wege-Umschaltventil Heizung/Warmwasser
1 x Hocheffizienz-Heizkreispumpe EEI < 0,21
1 x Sicherheitsventil, Manometer
Anschlussrohre 28x1
Handentlüfter Heizung
