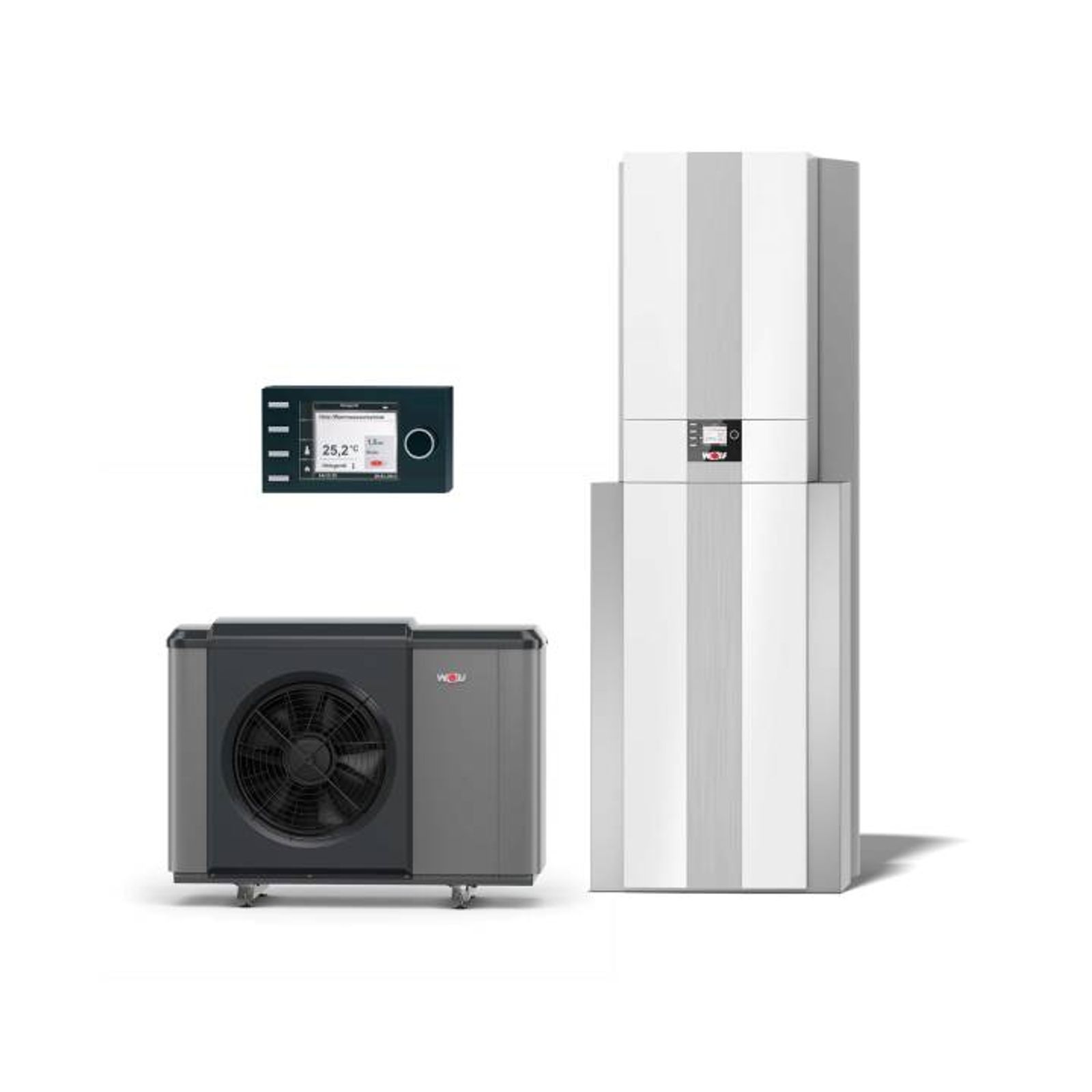

Wolf Wärmepumpen-Center CHC-Monoblock 10/300
Das Wolf Wärmepumpen-Center CHC-Monoblock 10/300 ist ein All-In-One-System und lässt keine Wünsche offen. So beinhaltet das Wärmepumpen-Center alle Komponenten, die für ein vollständiges Heizsystem benötigt werden, darüber hinaus sorgt das abgestimmte System für eine hohe Effizienz sowie niedrige Betriebskosten. Der modulare und vormontierte Aufbau des Wärmepumpen-Centers erleichtert die Einbringung auf der Baustelle und sorgt so für geringe Montage- bzw. Installationszeiten. Das Wolf Wärmepumpen-Center CHC-Monoblock 10/300 beinhaltet keinen Pufferspeicher und ist somit nur für Heizsysteme geeignet, bei denen die Abtauenergie vollständig durch ein weiteres System zur Verfügung gestellt wird.
Das Wolf Wärmepumpen-Center CHC-Monoblock 10/300 beeinhaltet:
- Wolf Wärmepumpe CHA-Monoblock 10/400V mit E-Heizelement
- 280 l Warmwasserspeicher
- 24 l Ausdehnungsgefäß
- Bedienmodul BM-2
- Anschlussset
Wolf Bedienmodul BM-2
- Witterungsgeführte Vorlaufstemperaturregelung
- Zeitprogramme für Heizen, Warmwasser und Zirkulation
- 3,5 Zoll Farbdisplay
- Klartextanzeige und dadurch einfache Menüführung
- Bedienbar durch Drehgeber und Tastfunktion
- 4 Funktionstasten für häufig benutzt Funktionen
- MicroSD Kartenslot für Softwareupdates
- Montage wahlweise in Regelung des Wärmeerzeugers oder in Wandsockel als Fernbedienung
- Bei Mehrkreisanlagen nur ein Bedienmodul notwendig
- Erweiterbar mit Mischermodul MM-2 (bis zu maximal 7 Mischheizkreise)
- BM-2 als Fernbedienung für Lüftungsgerät CWL- Excellent einsetzbar (eine Bedieneinheit für Heizung und Lüftung)
Wolf Wärmepumpe CHA-Monoblock 10/400V mit E-Heizelement
- Das natürliche Kältemittel R290: Das Kältemittel R290 ist nicht ozonschädigend und wirkt sich auch nicht auf den Treibhauseffekt aus. Durch die hohe Verfügbarkeit ist das Kältemittel Zukunftssicher und langfristig günstig. Dank der hohen Vorlauftemperatur von 70 °C wird der thermische Legionellenschutz gewährleistet.
- Niedriges Geräuschlevel: Durch den schallgedämmten EPP-Kern, in welchem die Komponenten eingebettet sind, sowie den langsam drehenden Ventilator im Eulenflügeldesign und Nachleitgeometrie wird das Geräuschlevel auf angenehme 35 dB(A) gesenkt.
- Leichtes Handling: Dank der kompakten Abmessungen und der praktischen Tragevorrichtung an der Außeneinheit wird das Aufstellen enorm erleichtert. Der hydraulische Anschluss ist variabel unter- oder rückseitig möglich und dass ohne zusätzliches Zubehör.
- Effizientes heizen und kühlen: Durch die Serienmäßig verbaute Invertertechnik heizt und kühlt die Wärmepumpe mit idealer Modulation, dies ermöglicht angenehme Wärme im Winter und sanfte Kühlung im Sommer über die Fußbodenheizung.
- Robustheit und Reibungsloser Betrieb: Dank der stabilen Gehäusekonstruktion sowie der UV-beständigen Pulverlack-Beschichtung ist die Wärmepumpe selbst gegen die härtesten Umweltbedingungen gewappnet. Darüber hinaus wird durch die erhöhte Bodenkonsole der reibungslose Betrieb auch bei hoher Schneefallintensität gewährleistet.
- Zuverlässiger Ausfallschutz: Als zuverlässige Leistungsreserve für lange Kälteperioden dient der serienmäßig enthaltene und bedarfsgerecht geregelte Heizstab mit 9 kW.
- Einfach Online: Mit dem Wolf Link home Schnittstellen-Modul und dem Smartset-Portal haben Sie ihre Anlage jederzeit über das Internet im Blick und können Ihre Einstellungen optimieren.
- Aufgeräumte Komplettlösung: Der CHA-Monoblock kann optimal mit dem Wolf CHC-Wärmepumpencenter verwendet werden.
- Superschnelle und einfache Kombination mit PV-Anlagen: Durch den EEBus lässt sich die Digitale Heizung in ein integriertes Energiemanagement einbinden. Damit kann der Energieverbrauch optimiert und der Eigenverbrauch erhöht werden.
Inneneinheit:
- Strömungs- und effizienzoptimiertes Elektroheizelement mit 9 kW
- Spreizungsregelung über die Drehzahl der Heizkreispumpe
- Kontake für EVU-Steuersignal
- Externe Anhebung der Systemtemperatur durch z.B. Smart Grid oder PV-Anlage
- Manometer, Sicherheitsventil mit Ablaufschlauch, Drucksensor für Heizkreis, Hocheffizienz-Heizkreispumpe und 3-Wege-Umschaltventil
- Integrierter Wärmemengenzähler und Durchflusssensor
- SO-Schnittstelle zur Anzeige des Energieverbrauchs
- Jeweils 3 paramentierbare Ein- und Ausgänge.
- Regelelektronik und elektrischer Anschluss in Integriertem Gehäuse.
- Schnelle, sichere und einfache Verdrathung
- Externe Steuerung über potentialfreien Kontakt oder 0 - 10 V möglich
- Steckplatz für LAN- / WLAN-Schnittstellenmodul Wolf Link Home
- Verkleidung schall- und wärmegedämmt und dicht gegen Kondensatwasserbildung
- Heizkreisanschlüsse Ø 28 mm
Außeneinheit:
- Natürliches Kältemittel R290 (Propan)
- Elektronische Leistungsregelung mit Inverter Technik (Heizen/Kühlen serienmäßig)
- Verdampfer mit Blue-Fin-Schutzbeschichtung
- 4-Wege-Umschaltventil und zwei elektronische Expansionsventile
- Vorlauftemperaturen bis 70 °C ohne Heizstab möglich
- Reduzierter Nachbetrieb zur Lautstärkebegrenzung
- Anschlussmöglichkeiten nach hinten oder unten
- Integrierte Kondensatwannenheizung
- Energieeffizienzklasse Raumheizung Niedertemperatur: A+++, Spektrum A+++ - D
- Energieeffizienzklasse Raumheizung Mitteltemperatur: A++, Spektrum A+++ - D
- Maße Außeneinheit BxHxT: 1286 x 979 x 562 mm
- Maße Inneneinheit BxHxT: 440 x 790 x 340 mm
- Gewicht Außeneinheit: 162 kg
- Gewicht Inneneinheit: 27 kg
- Kältekreis
- Kältemitteltyp / GWP: R290 / 3
- Füllmenge CO2 eq: 3,4 / 0,010 kg / t
- Kältemaschinenöl: PZ46M
- Füllmenge Kältemaschinenöl: 900 ml
- Kompressor - Typ / Anzahl: Scroll / 1
- Heizleistung / COP
- A2/W35 Nennleistung nach EN14511: 5,75 / 4,65 kW
- A7/W35 Nennleistung nach EN14511: 4,1 / 5,72 kW
- A10/W35 Nennleistung nach EN14511: 3,75 / 6,05 kW
- A-7/W35 Nennleistung nach EN 14511: 7,95 / 2,88 kW
- Leistungsbereich bei A2/W35: 3 - 10 kW
- Leistungsbereich bei A7/W35: 3,5 - 10 kW
- Leistungsbereich bei A-7/W35: 2,2 - 9,8 kW
- Kühlleistung / EER
- A35/W18 Nennleistung nach EN14511: 6,01 / 5,92 kW
- A35/W7 Nennleistung nach EN14511: 4,81 / 4,04 kW
- Leistungsbereich bei A35/W18: 4,3 - 10 kW
- Leistungsbereich bei A35/W7: 3,1 - 8,3 kW
- Schall Außeneinheit A7/W55 (in Anlehnung an EN 12102/EN ISO 9614-2)
- Schallleistungspegel bei Nenn-Wärmeleistung (ErP): 53 dB(A)
- Schallleistungspegel Tag max.: 60 dB(A)
- Schallleistungspegel im reduzierten Nachtbetrieb: 51 dB(A)
- Schalldruckpegel im reduzierten Nachtbetrieb (in 3 m Entfernung, frei aufgestellt): 34 dB(A)
- Einsatzgrenzen
- Temperatur Betriebsgrenzen Heizbetrieb: 15 - 70 °C
- Temperatur Betriebsgrenzen Kühlbetrieb: 7 - 30 °C
- maximale Heizwassertemperatur mit Elektroheizelement: 75 °C
- Temperatur Betriebsgrenzen Luft Heizbetrieb: -22 - 40 °C
- Temperatur Betriebsgrenzen Luft Kühlbetrieb: 10 - 45 °C
- Heizwasser
- Mindestvolumenstrom für Abtauung: 25 l / min
- Restförderhöhe bei minimalen Volumenstrom für Abtauung: 530 mbar
- Maximaler Betriebsdruck: 3 bar
- Wärmequelle
- Luftvolumenstrom im Nennbetriebspunkt: 3500 m³ / h
- Anschlüsse
- Inneneinheit: Vorlauf von Außeneinheit, Heizung Vorlauf, WW-Vorlauf: 28 x 1
- Außeneinheit: Vorlauf, Rücklauf: 5/4" IG
- Kondensatwasseranschluss: DN50
- Elektrik Außeneinheit (ODU)
- Steuerung (ODU)
- Elektrischer Anschluss: 1~NPE, 230VAC, 50Hz, 16A(B)
- Max. Stromaufnahme: 2,8 A
- Inverter (ODU)
- Elektrischer Anschluss: siehe Elektrik Inneneinheit (IDU)
- Max. Leistungsaufnahme Standby: 13 W
- Max. Leistungsaufnahme Verdichter innerhalb der Einsatzgrenzen: 5,75 kW
- Max. Verdichterstrom innerhalb der Einsatzgrenzen: 9,5 A
- Max. Anzahl Verdichterstarts pro Stunde: 6
- Schutzart: IP 24
- Elektrik Inneneinheit (IDU)
- Steuerung (IDU)
- Elektrischer Anschluss: 1~NPE, 230VAC, 50Hz, 16A(B)
- Max. Stromaufnahme: 6,5 A
- Inverter (ODU) + E-Heizung (IDU)
- Elektrischer Anschluss: 3~NPE, 400VAC, 50Hz, 20A(B)
- Max. Leistungsaufnahme E-Heizung: 9 kW
- Max. Leistungsaufnahme Heizkreispumpe: 3 - 75 W
- Max. Leistungsaufnahme Standby: 2 W
- Max. Stromaufnahme E-Heizung (9 kW): 13 A (400VAC)
- Max. Stromaufnahme: 18 A
- Schutzart: IP 20
- Wolf Wärmepumpe CHA-Monoblock 10/400V mit E-Heizelement
- 280 l Warmwasserspeicher
- 24 l Ausdehnungsgefäß
- Bedienmodul BM-2
- Anschlussset
