Produkt-Vorteile im Überblick
- Mit Umweltwärme heizen und kühlen
- Bestens für den Neubau und die Modernisierung geeignet
- Hohe Effizienz, geringer Energieverbrauch
- Kompakte Bauweise
- Einfache Bedienung per ViCare App
Die Lieferzeit beträgt 14 - 21 Werktage
Viessmann Paket Vitocal 151-A Luft/Wasser-Wärmepumpe 12 kW AWOT-E-AC 151.A13 400 Volt Monoblock mit Montagehilfe Anschluss nach rechts
Luft/Wasser-Wärmepumpe in Monoblock-Bauweise für Heizung, Kühlung und Trinkwassererwärmung. Das Modell Vitocal 151-A verfügt über einen integrierten 190-l-Speicher-Wassererwärmer aus Stahl mit Ceraprotect-Emaillierung.
In der heißen Jahreszeit sorgt die aktive Cooling-Funktion für angenehme Raumtemperaturen.
Die Wärmepumpe nutzt das als besonders umweltfreundlich geltende natürliche Kältemittel R290 mit einem sehr niedrigen GWP100 von 0,02 (Global Warming Potential).

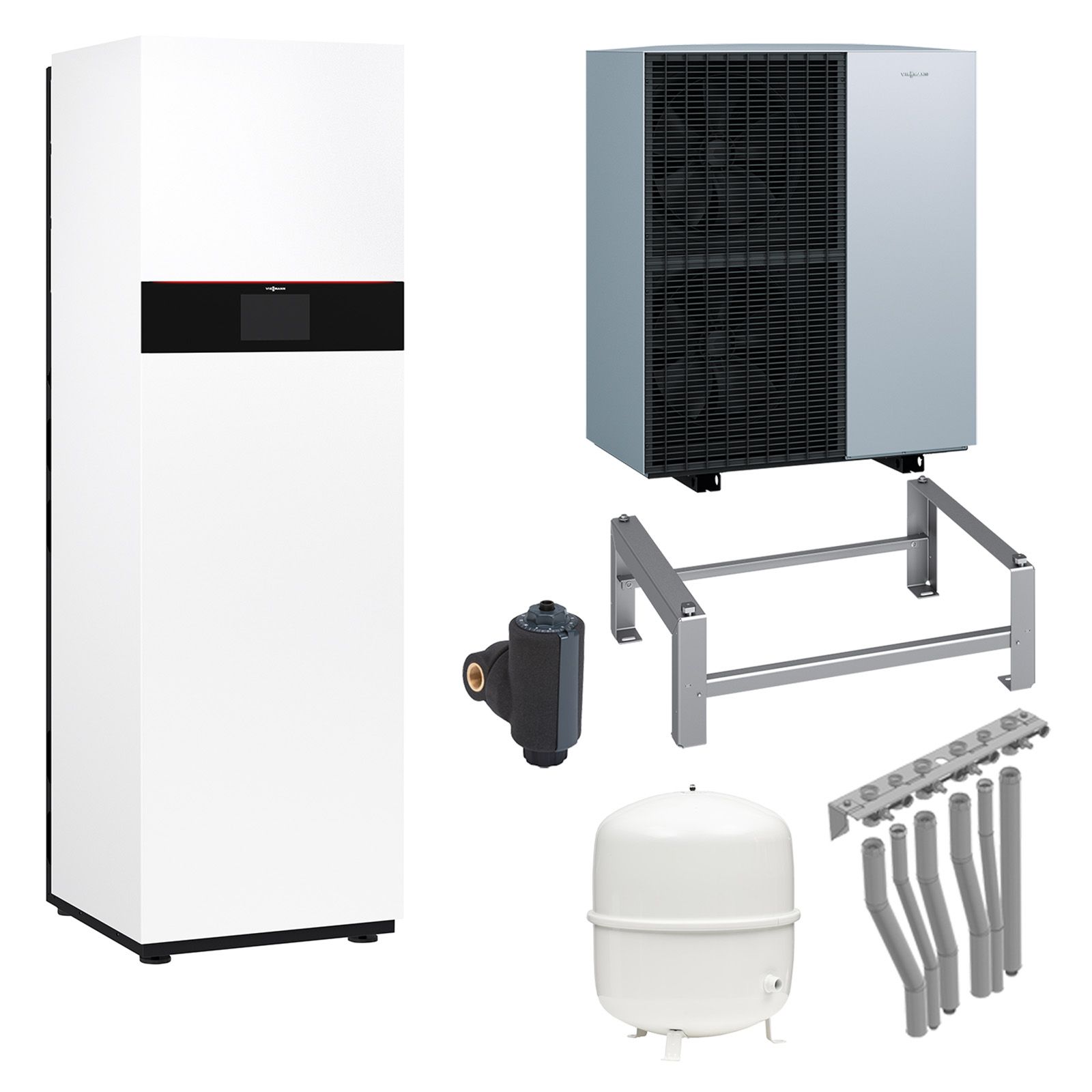

Paket Vitocal 151-A AWOT-E-AC 151.A13
bestehend aus:
- 1 x Z023228 Vitocal 151-A AWOT-E-AC 151.A13
- 1 x ZK06063 Montagehilfe AP nach rechts
- 1 x ZK06013 Konsole für Bodenmontage
- 1 x 7938083 Membran-Ausdehnungsgefäss H35 white
- 1 x 9572213 Kappenventil R3/4
- 1 x 7266384 Heizungsfilter compact
Vorteile auf einen Blick
- Mit 70 °C Vorlauftemperatur (bei einer Außentemperatur bis 10 °C) für den Neubau und zur Sanierung im Bestand geeignet
- Schont die Umwelt und das Klima (Climate Protect+++) umweltfreundliches, natürliches Kältemittel R290 mit einem besonders niedrigen GWP100 von 0,02 (GWP = Global Warming Potential)
- Zuverlässiger Betrieb bei höchster Effizienz (OptiPerform)
- Garantiert schnellere Reaktionszeit im Servicefall (Service Link)
- Geringe Betriebskosten durch hohe Effizienz, COP (Coefficient of Performance) nach EN 14511: bis 5,0 (bei A7/W35)
- 60 % geringerer Platzbedarf gegenüber vergleichbaren Modellen
- Vitocal 151-A: integrierter Speicher-Wassererwärmer aus Stahl mit Ceraprotect-Emaillierung (190 l Inhalt)
- Integriertes Energy Management System sorgt für Transparenz bei Energieverbrauch und Kosten
- Aktives Kühlen im Sommer durch Cooling-Funktion
- Einfache Bedienung per ViCare App
Typ AWOT-M-E-AC 151.A10
- Geringe Betriebskosten durch hohen COP (Coefficient of Performance)
- Leistungsregelung und DC-Inverter für hohe Effizienz im Teillastbetrieb
- Eine maximale Vorlauftemperatur bis 70 °C bei einer Außentemperatur von -10 °C ermöglicht den Einsatz sowohl im Neubau als auch in der Modernisierung.
- Selbstoptimierende Regelung des Volumenstroms über Viessmann Hydro AutoControl
- Umweltfreundliches, natürliches Kältemittel R290 mit einem besonders niedrigen GWP von 0,02 (GWP = Global Warming Potential)
- Komfortabel durch reversible Ausführung für Heizen und Kühlen
- Besonders leise im Betrieb durch Advanced acoustics design (AAD)
- Internetfähig durch integriertes WLAN oder LAN (Zubehör)
- Bedienung, Optimierung, Wartung und Service über ViCare App und Vitoguide
- Geführte Inbetriebnahme über Vitoguide
- Einzelraumregelung mit Komponenten aus ViCare Smart Climate (Zubehör)
- Witterungsgeführte Regelung mit optionaler Raumaufschaltung mit Vitotrol Fernbedienung (Zubehör)
Lieferumfang/Ausstattung
Modulierende Wärmepumpe bestehend aus Außen- und Inneneinheit für Heizung, Kühlung und Warmwasser.

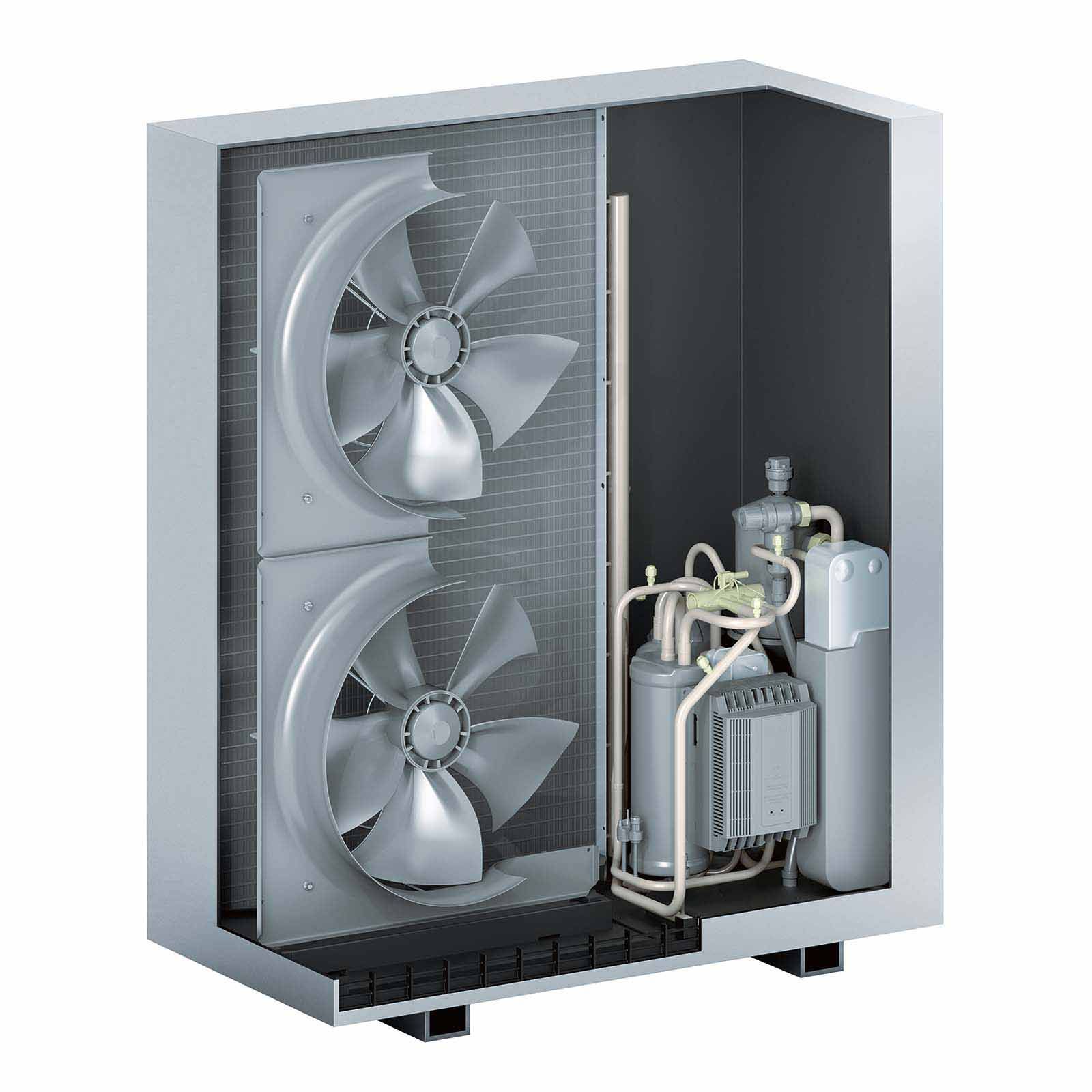

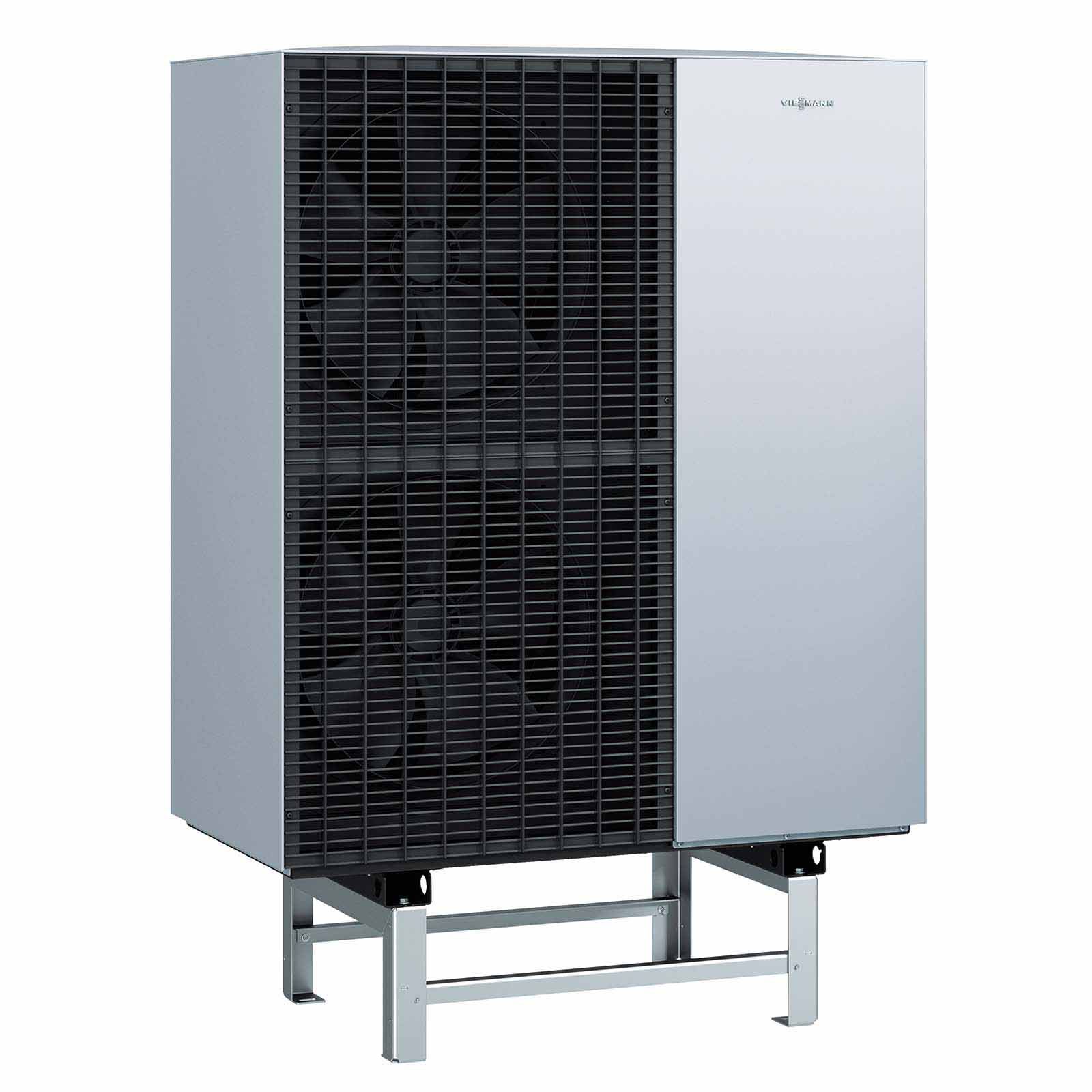

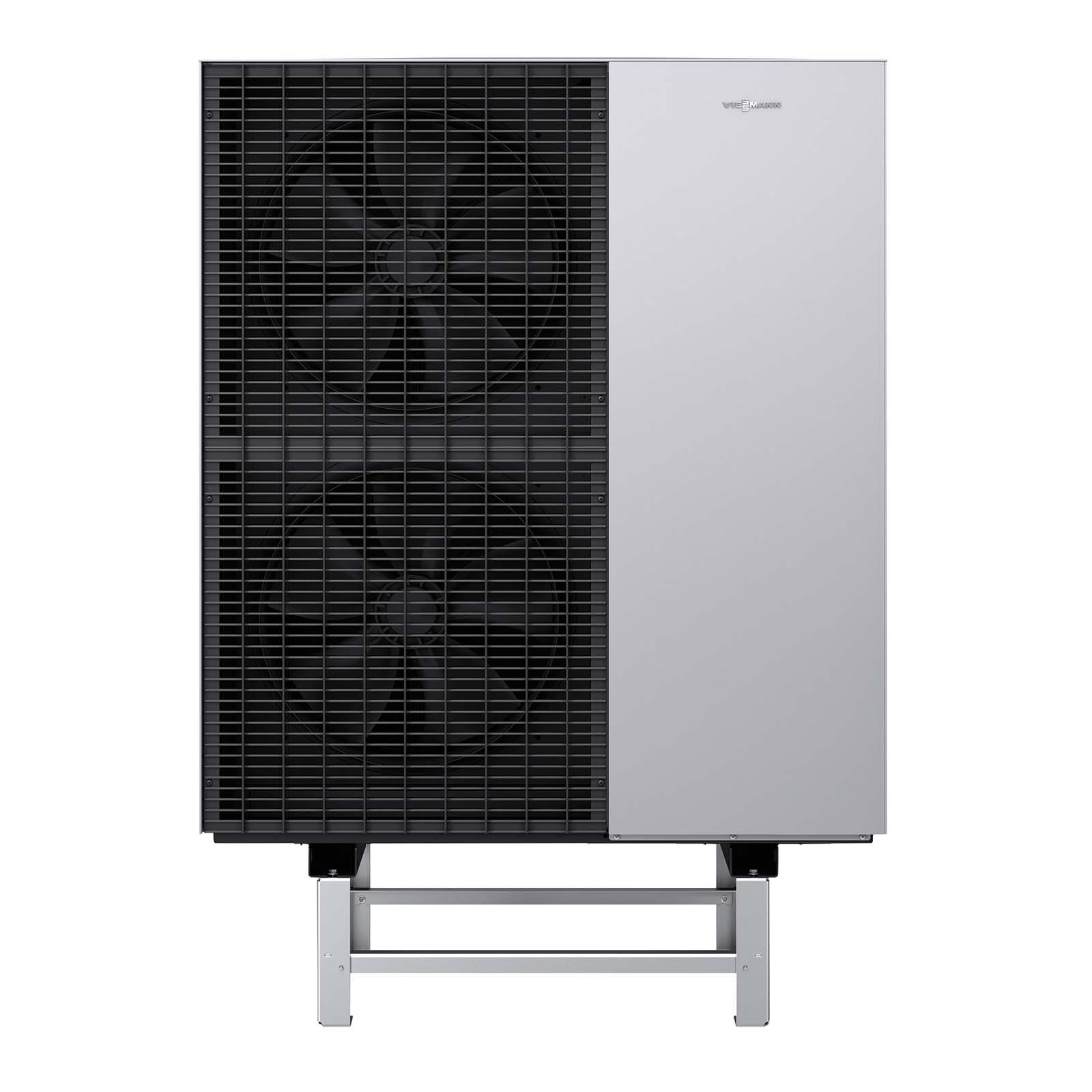

Außeneinheit:
- Mit DC-Inverter-Technologie zur stufenlosen Leistungsregelung, für einen optimalen Betrieb unter allen Betriebsbedingungen
- Geräusch- und schwingungsarm durch drehzahlgeregelten Doppelrollkolben-Verdichter
- Mit elektronischem Expansionsventil zur Erhöhung der Jahresarbeitszahl und drehzahlgesteuerten Axialventilatoren
- Energieeffiziente Abtauung über Kreislaufumkehr. Korrosionsbeständiger, wasserabweisender Verdampfer mit Blue Fin-Beschichtung und geschwungenen Verdampferlamellen zur Erhöhung der Effizienz sowie effizientem asymmetrischen Edelstahl-Plattenwärmetauscher (1.4401/1.4301) zur Wärmeabgabe an das Heizsystem
- Mit integriertem Wasserfilter zum Schutz des Verflüssigers vor Verunreinigungen
Tragehilfen für die Außeneinheit im Lieferumfang.
Hinweis!
Das Kältemittel R290 ist ein leicht entflammbares Kältemittel (Sicherheitsgruppe A3 gemäß ANSI/ASHRAE Standard 34).
Arbeiten am in der Außeneinheit verbauten Kältekreis dürfen aus Sicherheitsgründen nur durch qualifiziertes Fachpersonal erfolgen.

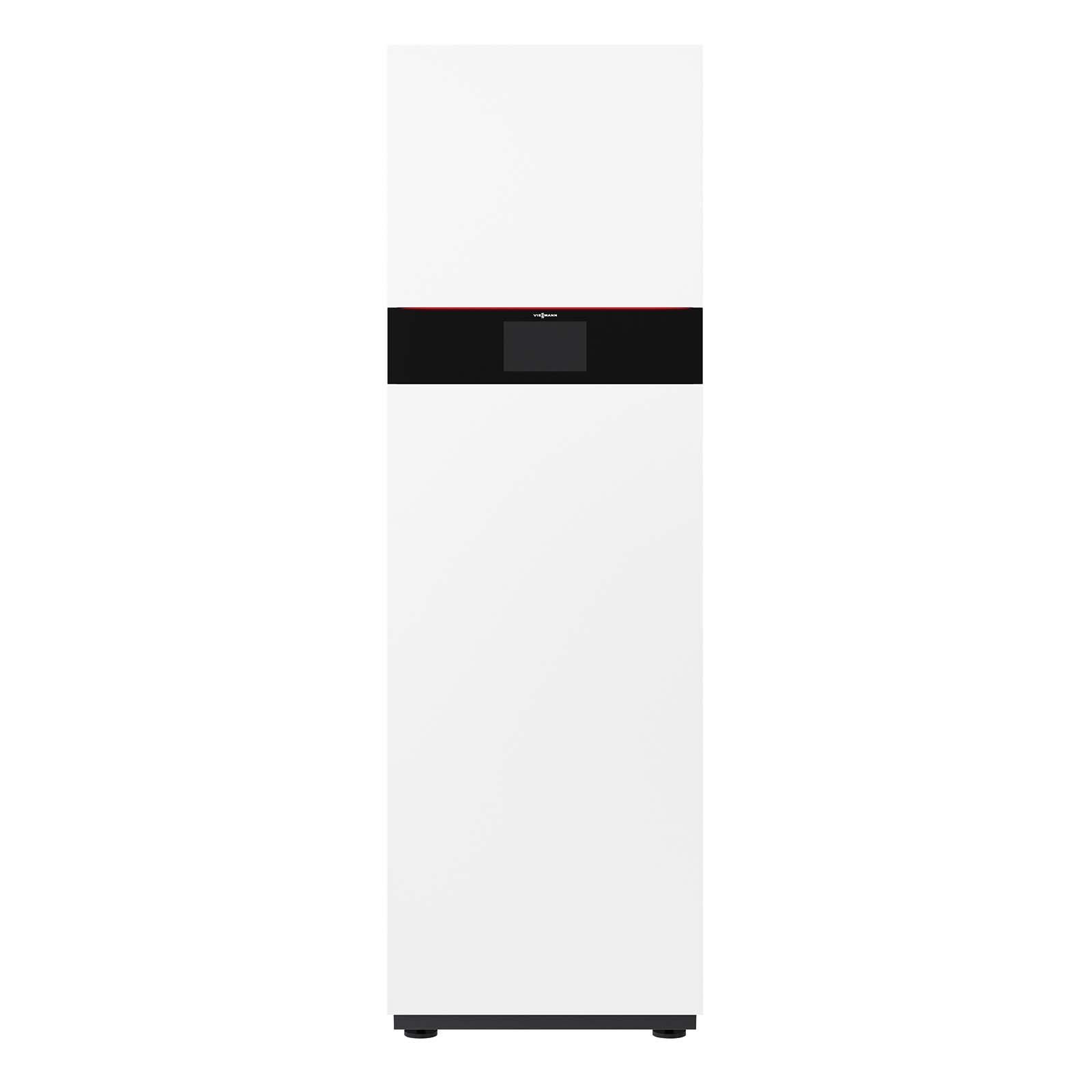

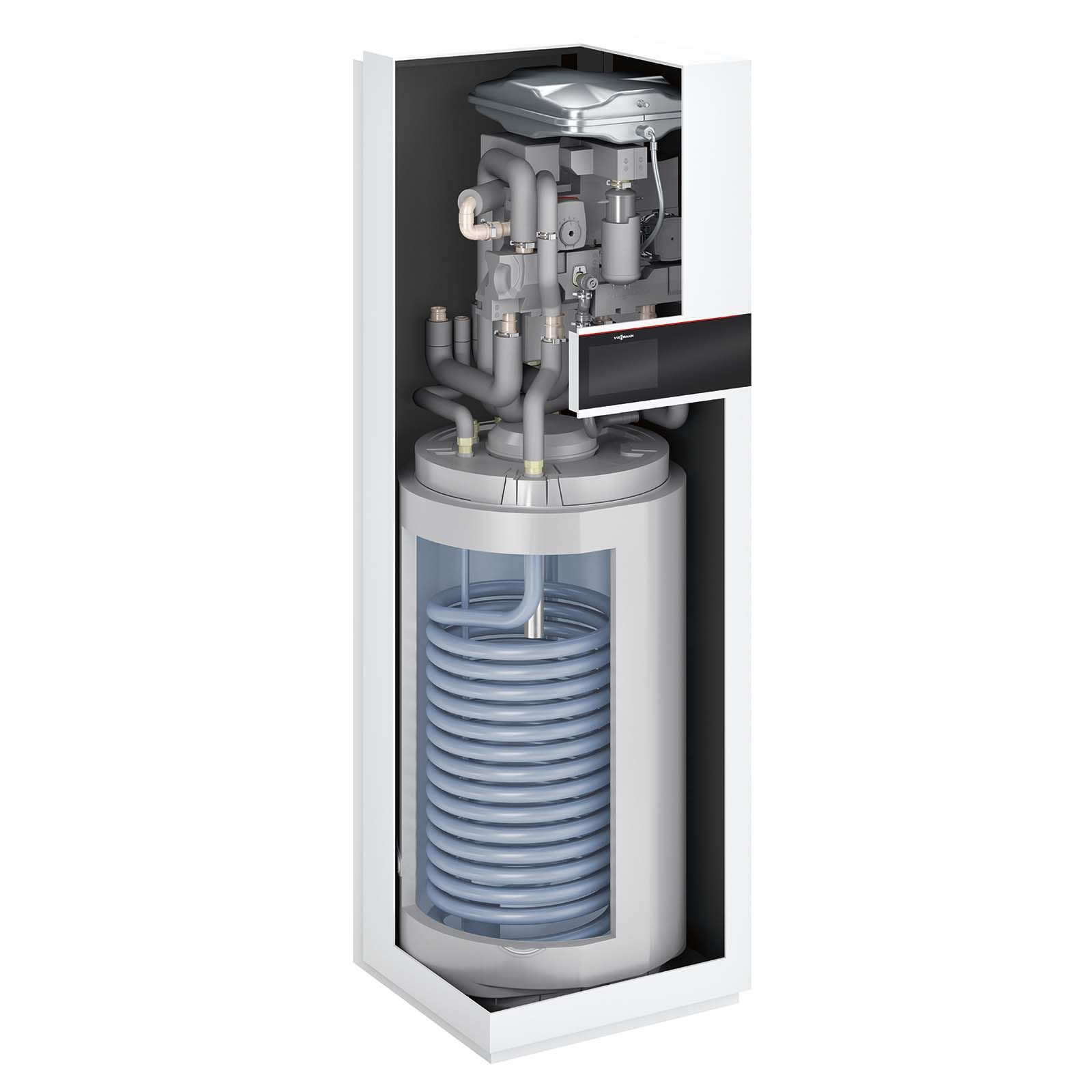

Inneneinheit:
- Mit integriertem Speicher-Wassererwärmer mit Ceraprotect-Emaillierung, allseitig mit PUR-Hartschaum für geringe Speicherverluste wärmegedämmt und mit Magnesium-Schutzanode
- Mit Hydro AutoControl Hydraulik zur Bereitstellung der erforderlichen Abtauenergie und Sicherstellung der erforderlichen Mindest-Umlaufmenge im Wärmepumpen Kreis
- Mit eingebauter Hocheffizienz-Umwälzpumpe für den Heizkreis, Abtaupuffer 16 l, Bypassfunktion, Heizwasser Durchlauferhitzer, Ausdehnungsgefäß 10 l, 4/3-Wege-Ventil, Sicherheitsventil, Volumenstromerfassung und Außentemperatursensor (leitungsgebunden)
- Anschlussverrohrung muss anlagenspezifisch bestellt werden (Zubehör).
Montage der Außeneinheit auf Boden- oder Wandkonsole (Zubehör), Inneneinheit wandhängend. Verbindung zwischen Außen- und Inneneinheit mit geeigneten wassergefüllten Verbindungsleitungen (bauseits) und Anschluss-Sets (Zubehör) herstellen.
Für Heizungsanlagen mit bis zu 4 Heiz-Kühlkreisen
Mit witterungsgeführter, digitaler Wärmepumpen- und Heiz-/Kühlkreis Regelung
- Bedienung über 7-Zoll-Farb-Touchdisplay mit Klartext- und Grafikanzeige, Inbetriebnahme-Assistenten, kontextbezogener Hilfe, Anzeigen für Energieverbräuche sowie alternativ Bedienung über mobiles Endgerät
- Zeiträume für den Heizkreis oder Heiz-/Kühlkreis, Trinkwassererwärmung und Zirkulation des Trinkwassers getrennt einstellbar
- Zyklischer Taktbetrieb für Trinkwasserzirkulation einstellbar
- Mit Speichertemperaturregelung
- Erhöhte Trinkwasserhygiene durch Aufheizen auf einen erhöhten Trinkwassertemperatur-Sollwert möglich.
- Mit automatischer Sommer-/Winterzeitumstellung und kontrollierter Estrichtrocknung
- Einstellungen für Betriebsarten, Party-Mode, Ferienprogramm, Ferien-zu-Hause-Programm, bedarfsabhängige Heizkreispumpen sowie Sommersparbetrieb und variable Heizgrenze
- Möglichkeit zur Einstellung der Raumtemperatur (3 Raumtemperatur-Niveaus) und der Trinkwassertemperatur und zur Abfrage von Temperaturen
- Mit Smart Grid Regelfunktion EVU-Sperre, geräuschreduzierter Betrieb und Notbetrieb.
- Integrierter Wasserdrucksensor zur Messung des Anlagendrucks
- Kommunikationsfähig über CAN-BUS, PlusBus, WLAN, LAN (Zubehör) und Low-Power-Funk
- Mit im Gerät integriertem Kommunikationsmodul. Fernbedienung und Monitoring des Geräts über Smartphone mit der ViCare App in Verbindung mit integrierter Internetschnittstelle und bauseitigem Internetzugang über WLAN oder LAN (Zubehör) möglich
- Gerät enthält Anlagenschalter, Maximaltemperaturbegrenzer, Temperaturwächter und Temperaturbegrenzer, Betriebs- und Störungsanzeige.
| Farbe | ||
| Außeneinheit | Vitosilber | |
| Inneneinheit | Vitopearlwhite | |
| Bei Betriebspunkt A2/W35 | ||
| Nenn-Wärmeleistung | 6.7 | kW |
| Elektr. Leistungsaufnahme | 1,76 | kW |
| Leistungszahl (COP) | 3,8 | |
| Bei Betriebspunkt A7/W35 | ||
| Nenn-Wärmeleistung | 8.1 | kW |
| Elektr. Leistungsaufnahme | 1,65 | kW |
| Leistungszahl (COP) | 4,9 | |
| Bei Betriebspunkt A -7/W35 | ||
| Nenn-Wärmeleistung | 11.1 | kW |
| Elektr. Leistungsaufnahme | 3,96 | kW |
| Leistungszahl (COP) | 2,8 | |
| Bei Betriebspunkt A35/W18 | ||
| Kühlleistung | 11,2 | kW |
| Elektr. Leistungsaufnahme | 2,7 | kW |
| Leistungszahl (EER) | 4,1 | |
| Lufteintrittstemperatur Heizbetrieb | ||
| Lufttemperatur min. | -20 | °C |
| Lufttemperatur max. | 40 | °C |
| Lufteintrittstemperatur Kühlbetrieb | ||
| Lufttemperatur min. | 10 | °C |
| Lufttemperatur max. | 45 | °C |
| Heizwasser (Sekundärkreis) | ||
| Max. externer Druckverlust (RFH) bei Mindestvolumenstrom 1000 l/h | 600 | mbar |
| Max. externer Druckverlust (RFH) bei Mindestvolumenstrom 1000 l/h | 60 | MPa |
| Max. Vorlauftemperatur | 70 | °C |
| Zul. Betriebsdruck | 3 | bar |
| Zul. Betriebsdruck | 0,3 | MPa |
| Elektrische Werte Außeneinheit | ||
| Nennspannung Verdichter | 3/N/PE 400 V/50 Hz | |
| Anlaufstrom Verdichter | < 10 | A |
| Elektrische Werte Inneneinheit | ||
| Nennspannung Regelung | 1/N/PE 230 V/50 Hz | |
| Absicherung intern | T 6,3 | A |
| Elektr. Leistungsaufnahme Sekundärpumpe (PWM) | 60 | W |
| Energieeffizienzindex (EEI) Sekundärpumpe | 0,2 | |
| Nennspannung | 1/N/PE 230 V/50 Hz | |
| Oder Nennspannung | 3/N/PE 400 V/50 Hz | |
| Heizleistung | 8 | kW |
| Kältemittel R290 | ||
| Kältemittelfüllmenge | 2,0 | kg |
| Treibhauspotenzial (GWP) | 0,02 | |
| CO2-Äquivalent | 0,00004 | t |
| Abmessungen Außeneinheit | ||
| Länge | 600 | mm |
| Breite | 1144 | mm |
| Höhe | 1382 | mm |
| Gewicht | 197 | kg |
| Abmessungen Inneneinheit | ||
| Länge | 597 | mm |
| Breite | 600 | mm |
| Höhe | 1900 | mm |
| Gewicht | 170 | kg |
| Integrierter Speicher-Wassererwärmer | ||
| Speicherinhalt | 190 | l |
| Max. zul. Trinkwassertemperatur | 70 | °C |
| Anschlüsse | ||
| Heizwasservorlauf | G 1 ¼ | |
| Heizwasserrücklauf | G 1 ¼ | |
| Vorlauf Speicher-Wassererwärmer | G 1 | |
| Rücklauf Speicher-Wassererwärmer | G 1 | |
| Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label) | ||
| Kombiheizgerät Wärmepumpe | ||
| Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse | A+++ | |
| Jahreszeitbedingte Raumheizungs-Energieeffizienz | 178 | % |
| Wärmenennleistung | 12 | kW |
| Jährlicher Energieverbrauch | 5672 | kWh |
| Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse | A++ | |
| Jahreszeitbedingte Raumheizungs-Energieeffizienz | 141 | % |
| Wärmenennleistung | 12 | kW |
| Jährlicher Energieverbrauch | 6944 | kWh |
| Jahreszeitbedingte Raumheizungs-Energieeffizienz | 144 | % |
| Wärmenennleistung | 11 | kW |
| Jährlicher Energieverbrauch | 7252 | kWh |
| Jahreszeitbedingte Raumheizungs-Energieeffizienz | 118 | % |
| Wärmenennleistung | 10 | kW |
| Jährlicher Energieverbrauch | 8407 | kWh |
| Jahreszeitbedingte Raumheizungs-Energieeffizienz | 239 | % |
| Wärmenennleistung | 7 | kW |
| Jährlicher Energieverbrauch | 1518 | kWh |
| Jahreszeitbedingte Raumheizungs-Energieeffizienz | 173 | % |
| Wärmenennleistung | 7 | kW |
| Jährlicher Energieverbrauch | 2007 | kWh |
| Schallleistungspegel Außen | 56 | dB |
| Schallleistungspegel Innen | 40 | dB |
| Energieeffizienzklasse | A+ | |
| Energieeffizienz | 123 | % |
| Zapfprofil | XL | |
| Bezugsenergie (Qref) | 19.07 | kWh |
| Temperaturregler | ||
| Temperaturregler Klasse | II | |
| Beitrag Raumheizungs-Energieeffizienz | 2 | % |
-
Montagehilfe Kompaktgerät 1 Heiz-/Kühlkreis für Aufputzinstallation nach rechts
- Anschlusskonsole
- Wärmegedämmte Heizwasservorlauf- und Heizwasserrücklaufleitung G 1¼
- Wärmegedämmte Kaltwasser- und Warmwasserleitung G 1
- Absperrarmaturen für Heizwasservorlauf und -rücklauf mit KFE-Hahn
- Absperrarmaturen für Trinkwasser
Für Kühlbetrieb müssen die Absperrarmaturen bauseitig gedämmt werden.
-

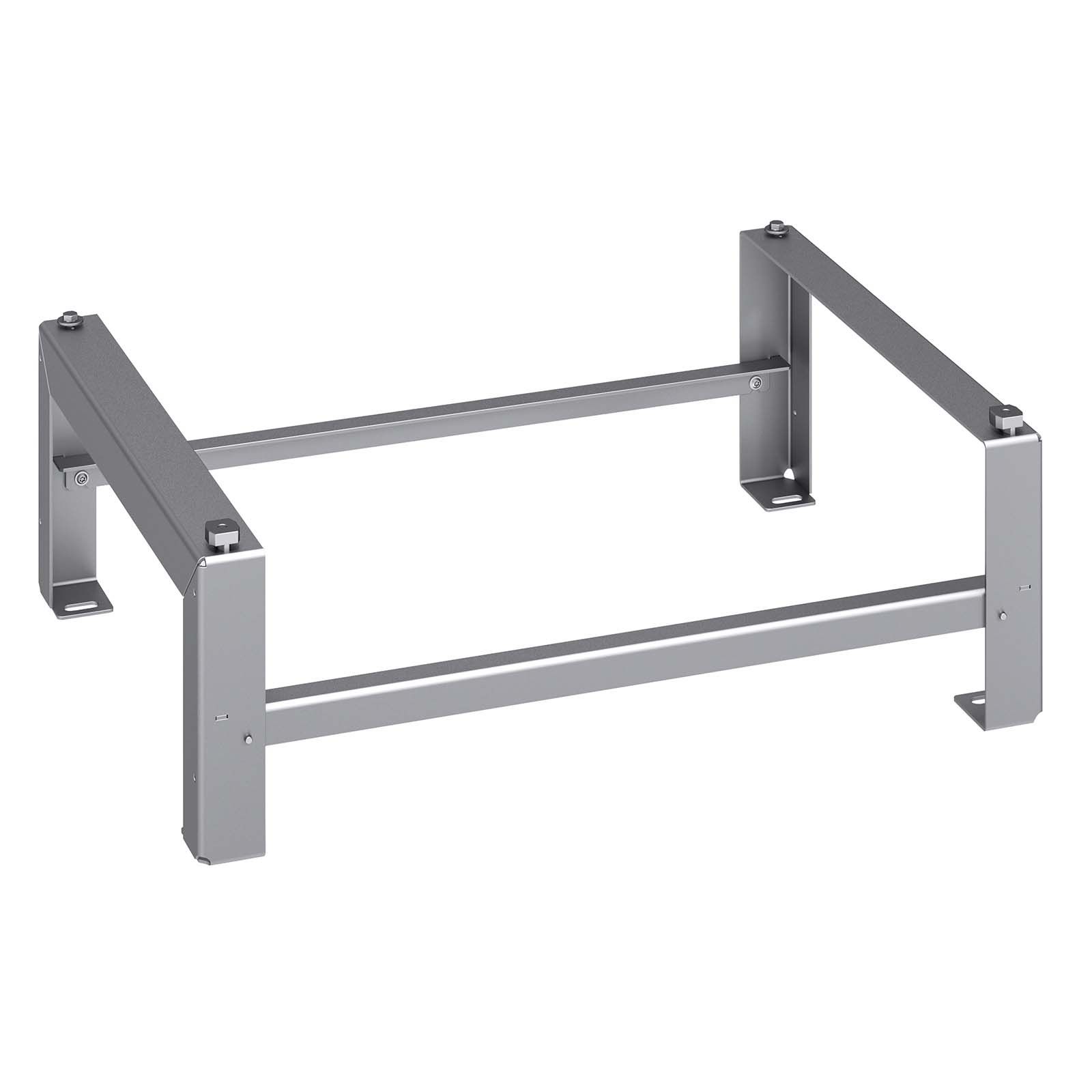

Konsole für Bodenmontage
- Für ebenerdige Aufstellung
- Aus Edelstahlprofilen
Nachrüstung der Design-Verkleidung für Bodenkonsole ist möglich.
| Abmessungen | ||
| Höhe | 270 | mm |
| Breite | 757 | mm |
| Länge | 566 | mm |
-

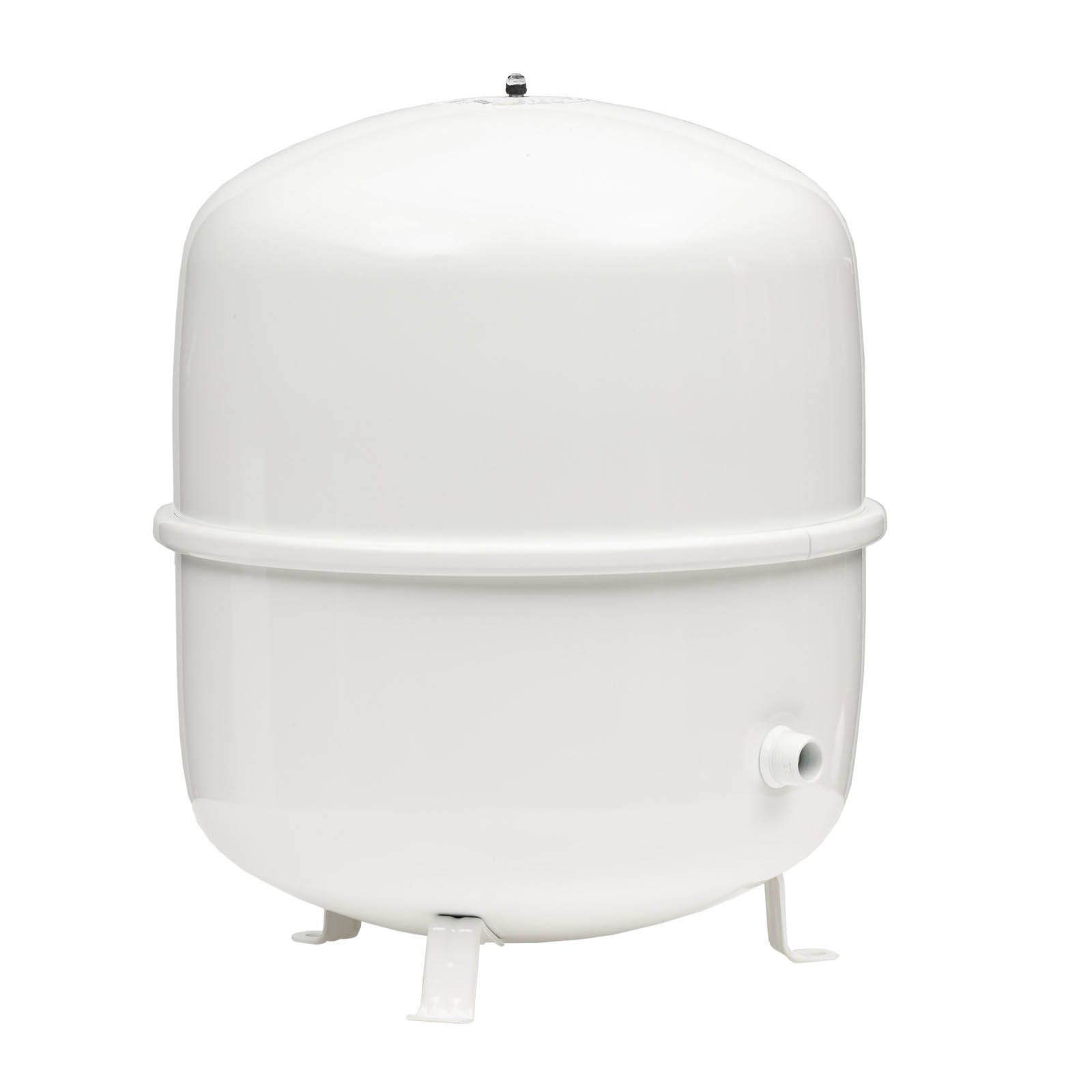

Vitoset Membran-Druckausdehnungsgefäß für geschlossene Heizungsanlagen
| Typ | H35 | |
| Inhalt | 35 | l |
| Farbe | Weiß | |
| Max Betriebsdruck | 3/0,3 | bar/MPa |
| Anschluss | R 3/4 | |
| Durchmesser | 376 | mm |
| Höhe | 466 | mm |
| Gewicht | 5 | kg |
- Pulverbeschichtet
- Mit Stellfüßen
-
Kappenventil R 3/4
Für Membran-Druckausdehnungsgefäße Typ N 25 bis N 50, Nenndruck PN 10, max. Betriebstemperatur 120 Grad C.
-

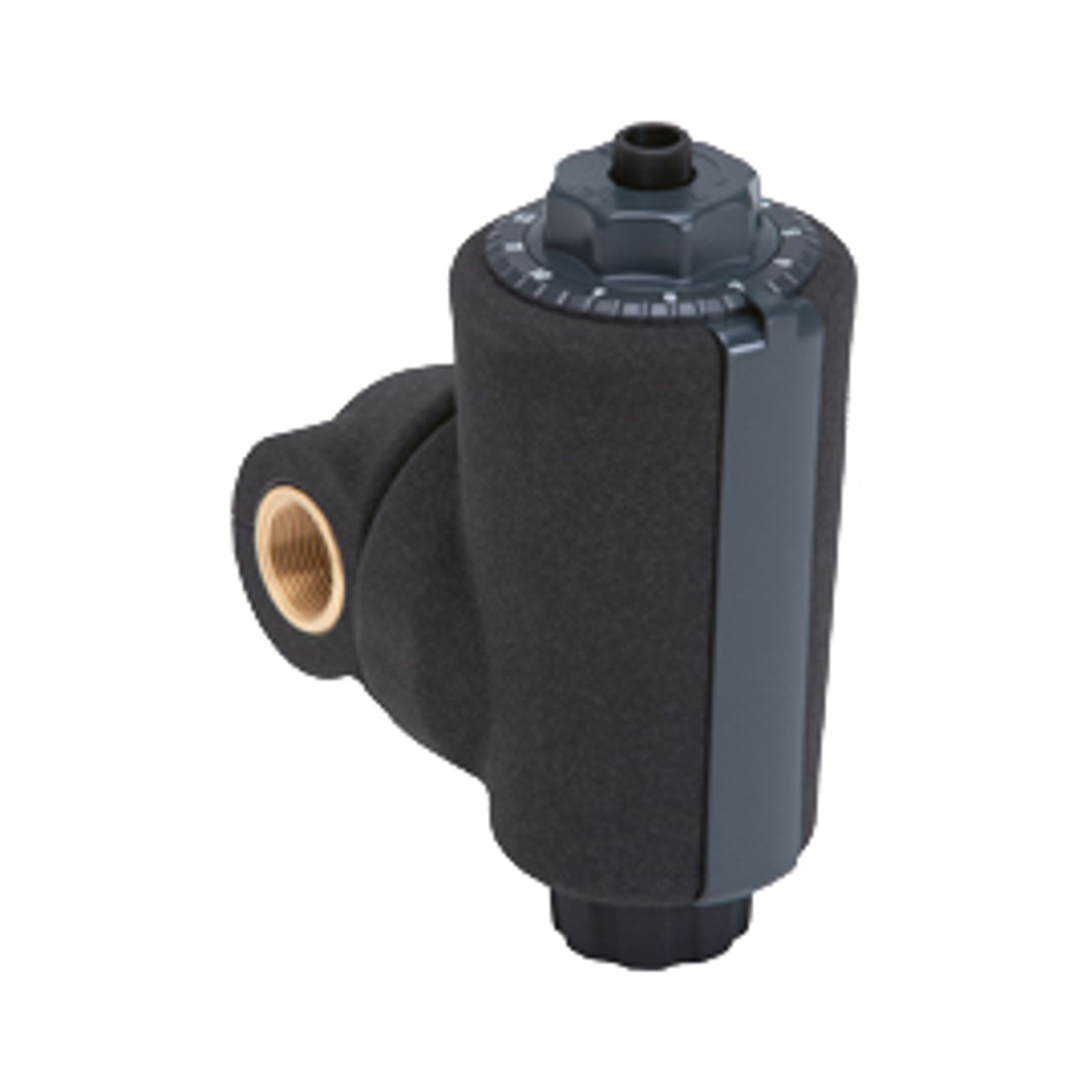

Vitoset Heizungsfilter compact
Rückspülbarer Heizungsfilter mit Magnetitabscheidung.
Ideal für den Einbau zwischen Innen- und Außeneinheit bei Luft/Wasser-Wärmepumpen bis 20 kW in Bestandsanlagen.
- Drehbarer Anschlussflansch für horizontalen und vertikalen Einbau
- Filtereinsatz aus Edelstahl
- Maschenweite 100 µm
- Einfache Rückspülung zur Reinigung von Filtereinsatz und Magnet
- Manuelle Rückspülanzeige
- Durchfluss/Druckverlust 3,6 m³/h 0,18 bar / 1,5 m³/h 0,03 bar
- Betriebsdruck max. 10 bar
- Betriebstemperatur max. 110 °C
- Anschlussgröße Rp 1”
-
| Energieeffizienz Verbund (Trinkwassererwärmung) | 77 | % |
| Energieeffizienz Verbund (Heizung) | 149 | % |
| Energieeffizienzklasse Verbund (Trinkwassererwärmung) | A | |
| Energieeffizienzklasse Verbund (Heizung) | A++ |
- 1 x Z023228 Vitocal 151-A AWOT-E-AC 151.A13
- 1 x ZK06063 Montagehilfe AP nach rechts
- 1 x ZK06013 Konsole für Bodenmontage
- 1 x 7938083 Membran-Ausdehnungsgefäss H35 white
- 1 x 9572213 Kappenventil R3/4
- 1 x 7266384 Heizungsfilter compact
