Viessmann Vitocal 150-A Luft/Wasser-Wärmepumpe 5,6 kW AWO-M-E-AC-AF 151.A06 230V Monoblock

A++

Spektrum
A+++ bis D

Förderfähig

Viessmann Vitocal 150-A Luft/Wasser-Wärmepumpe 5,6 kW AWO-M-E-AC-AF 151.A06 230V Monoblock

Vorschau: Viessmann Vitocal 150-A Luft/Wasser-Wärmepumpe 5,6 kW AWO-M-E-AC-AF 151.A06 230V Monoblock

Produkt-Vorteile im Überblick

Geringe Betriebskosten durch hohe Effizienz
Cooling Function - Heizen und Kühlen in Einem
Integriertes Energy Management System - Sorgt für Transparenz bei Energieverbrauch und Kosten
OptiPerform - Zuverlässiger Betrieb bei hoher Effizienz
Climate Protect+++ - Natürliches Kältemittel R290 (Propan) mit einem besonders niedrigen GWP100 (Global Warming Potential) von 0,02

Die Lieferzeit beträgt 3 - 5 Werktage

A++

Spektrum
A+++ bis D

Produktdatenblatt

7.039,00 € ¹ 11.716,74 € ¹ (39,92 % auf UVP des Herstellers gespart)

1 Stück

inkl. MwSt. zzgl. Versandkosten

Versandtyp: Spedition DE

Pin it

Vitocal 150-A - Innovative Wärmepumpentechnik von Viessmann, besonders effizient zum Heizen und... mehr

Menü schließen

Viessmann Vitocal 150-A Luft/Wasser-Wärmepumpe 5,6 kW AWO-M-E-AC-AF 151.A06 230V Monoblock

Mit Selfio zur neuen Heizung: Expertenhilfe für Ihre KfW-Förderung. Von der Beratung bis zum Förderantrag - Selfio ist für Sie da. Hier klicken!

Luft/Wasser-Wärmepumpe in Monoblock-Bauweise für Heizung, Kühlung und Trinkwassererwärmung.

Typ AWO-M-E-AC-AF 151.A06

Geringe Betriebskosten durch hohen COP (Coefficient of Performance)
Leistungsregelung und DC-Inverter für hohe Effizienz im Teillastbetrieb
Eine maximale Vorlauftemperatur bis 70 °C bei einer Außentemperatur von -10 °C ermöglicht den Einsatz sowohl im Neubau als auch in der Modernisierung.
Selbstoptimierende Regelung des Volumenstroms über Viessmann Hydro AutoControl
Umweltfreundliches, natürliches Kältemittel R290 mit einem besonders niedrigen GWP von 0,02 (GWP = Global Warming Potential)
Komfortabel durch reversible Ausführung für Heizen und Kühlen
Besonders leise im Betrieb durch Advanced acoustics design (AAD)
Internetfähig durch integriertes WLAN oder LAN (Zubehör) oder Service-Link
Bedienung, Optimierung, Wartung und Service über ViCare App und ViGuide
Geführte Inbetriebnahme über ViGuide
Einzelraumregelung mit Komponenten aus ViCare Smart Climate (Zubehör)
Witterungsgeführte Regelung mit optionaler Raumaufschaltung mit Vitotrol Fernbedienung (Zubehör)

Lieferumfang/Ausstattung

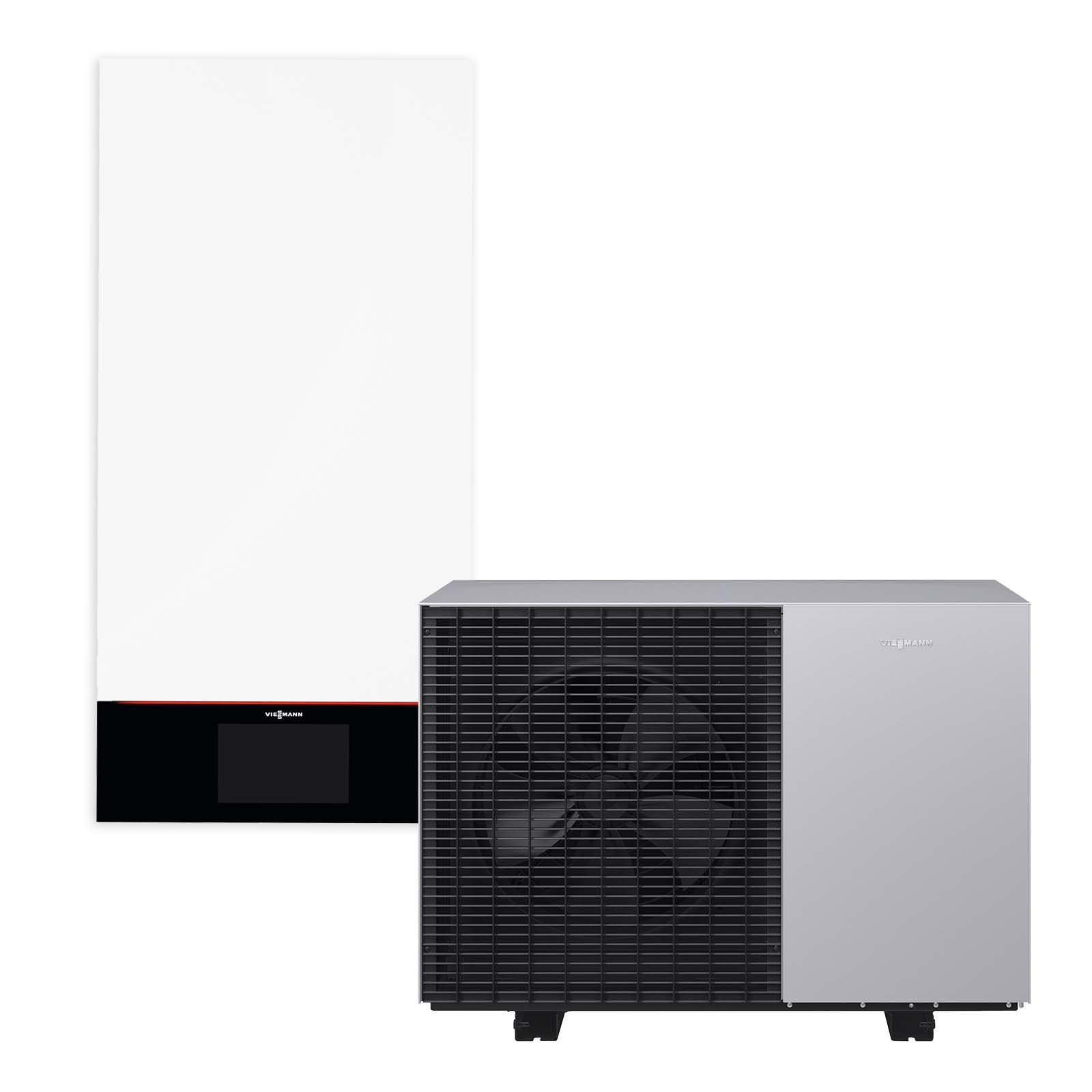

Modulierende Wärmepumpe bestehend aus Außen- und Inneneinheit für Heizung, Kühlung und Warmwasser.

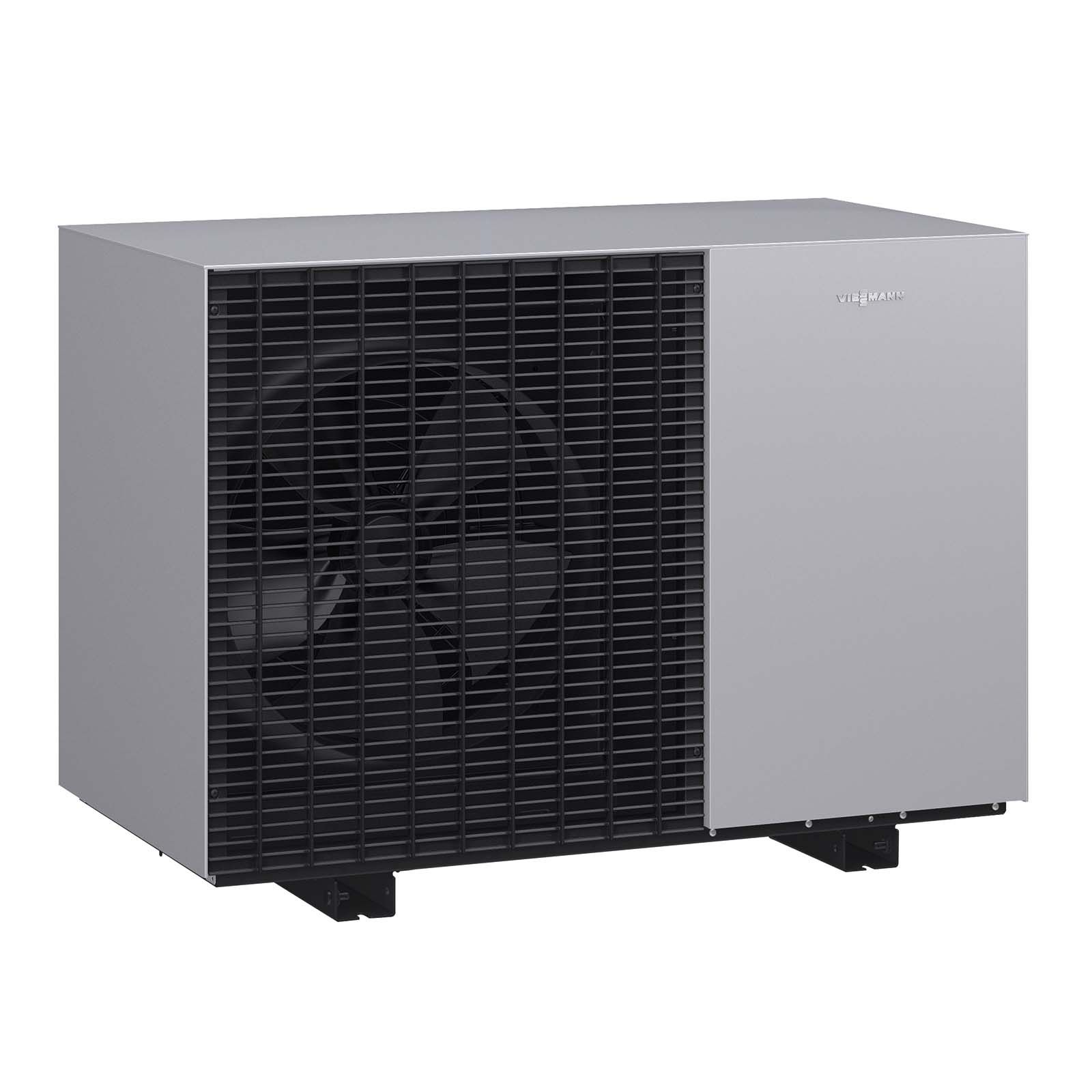

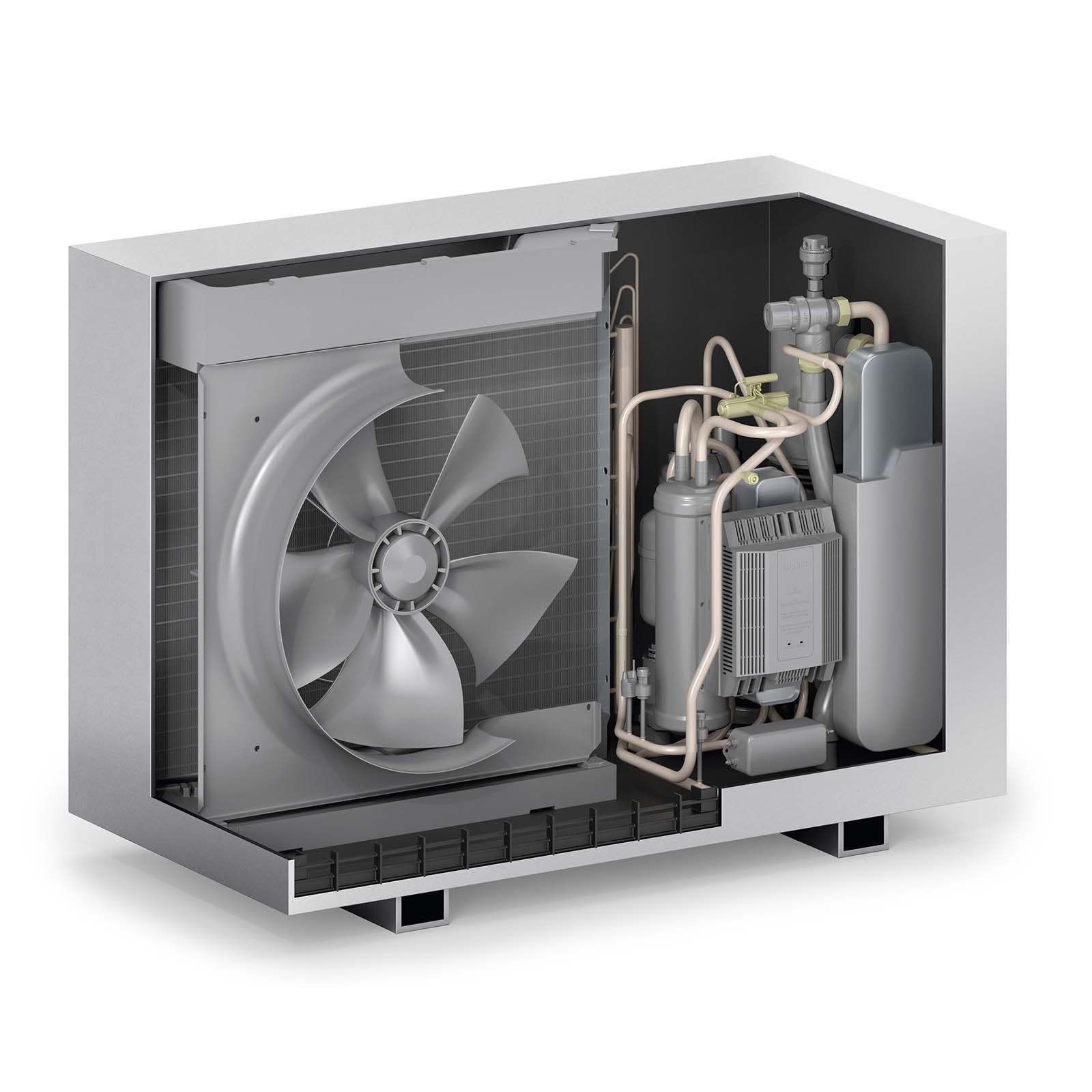

Außeneinheit:

Mit DC-Inverter-Technologie zur stufenlosen Leistungsregelung, für einen optimalen Betrieb unter allen Betriebsbedingungen
Geräusch- und schwingungsarm durch drehzahlgeregelten Doppelrollkolben-Verdichter
Mit elektronischem Expansionsventil zur Erhöhung der Jahresarbeitszahl und drehzahlgesteuerten Axialventilatoren
Energieeffiziente Abtauung über Kreislaufumkehr. Korrosionsbeständiger, wasserabweisender Verdampfer mit Blue Fin-Beschichtung und geschwungenen Verdampferlamellen zur Erhöhung der Effizienz sowie effizientem asymmetrischen Edelstahl-Plattenwärmetauscher (1.4401/1.4301) zur Wärmeabgabe an das Heizsystem
Mit integriertem Wasserfilter zum Schutz des Verflüssigers vor Verunreinigungen
Mit integrierter elektrischer Begleitheizung in der Kondenswasserwanne

Tragehilfen für die Außeneinheit im Lieferumfang.

Hinweis!

Das Kältemittel R290 ist ein leicht entflammbares Kältemittel (Sicherheitsgruppe A3 gemäß ANSI/ASHRAE Standard 34).

Arbeiten am in der Außeneinheit verbauten Kältekreis dürfen aus Sicherheitsgründen nur durch qualifiziertes Fachpersonal erfolgen.

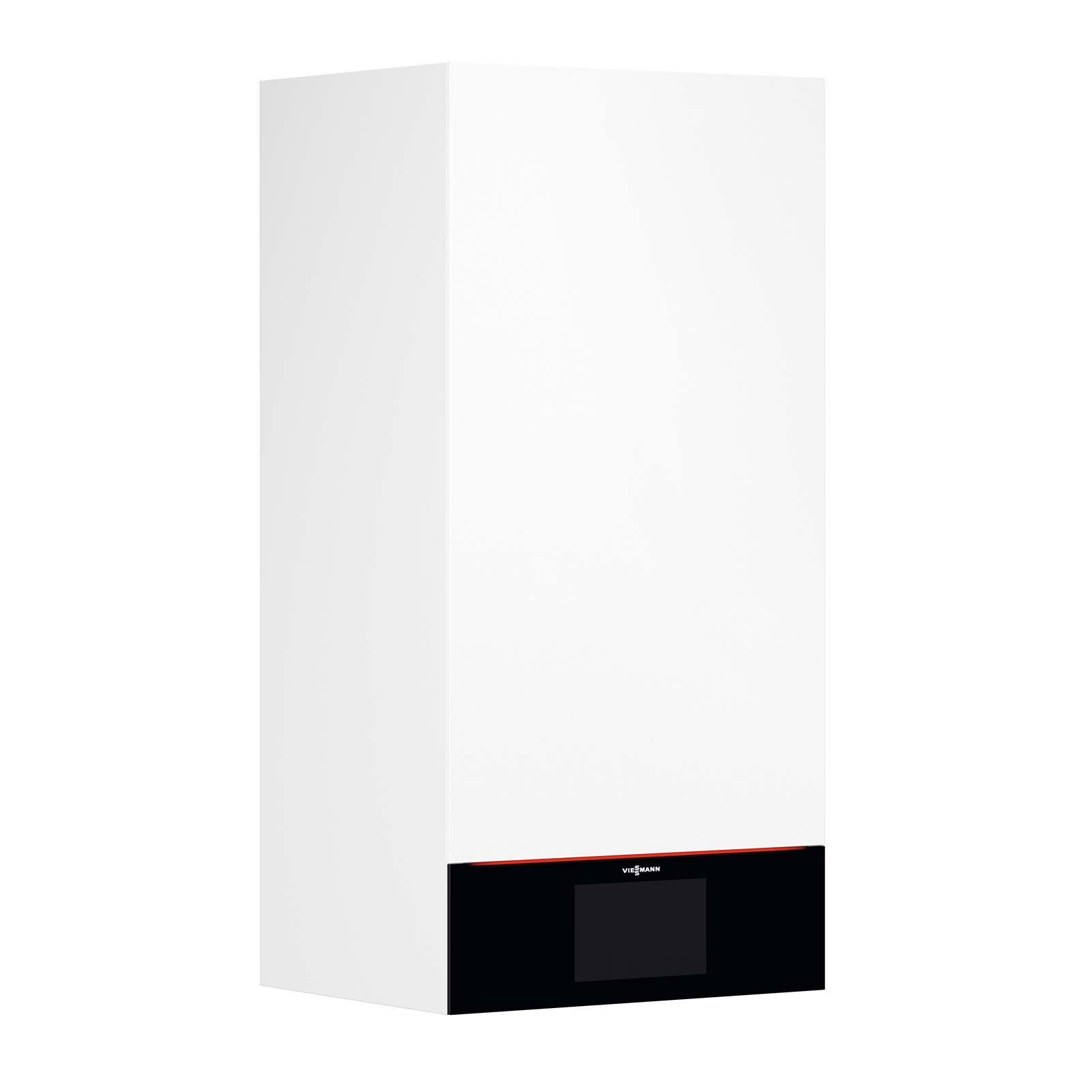

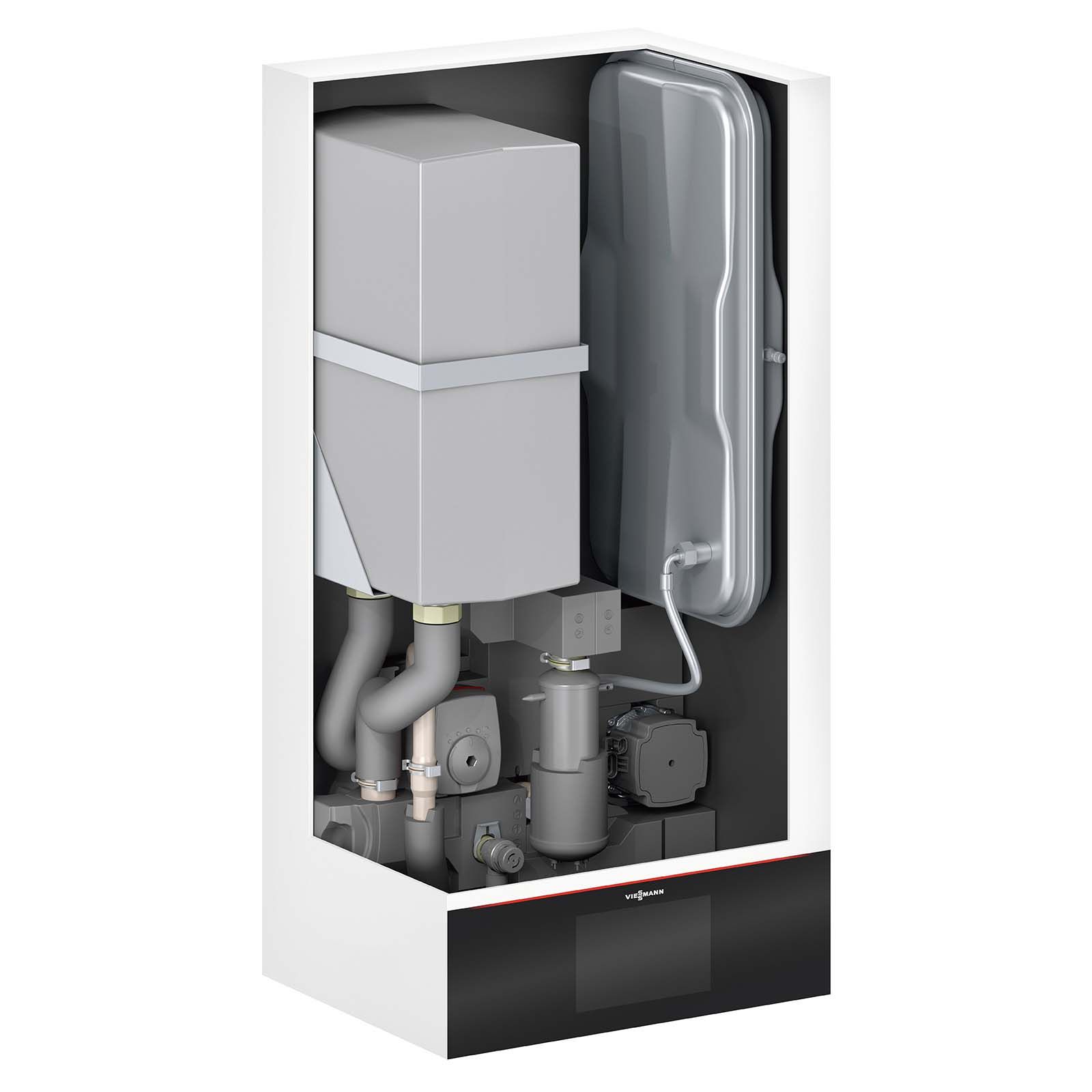

Inneneinheit:

Mit Hydro AutoControl Hydraulik zur Bereitstellung der erforderlichen Abtauenergie und Sicherstellung der erforderlichen Mindest-Umlaufmenge im Wärmepumpen Kreis
Mit eingebauter Hocheffizienz-Umwälzpumpe für den Heizkreis, Abtaupuffer 16 l, Bypassfunktion, Heizwasser Durchlauferhitzer, Ausdehnungsgefäß 18 l, 4/3-Wege-Ventil, Sicherheitsventil, Volumenstromerfassung, Außentemperatursensor (leitungsgebunden) und steckbarer Anschlussverrohrung aus Kupfer (Glattrohr) und Montageschiene zur Befestigung der Inneneinheit an der Wand

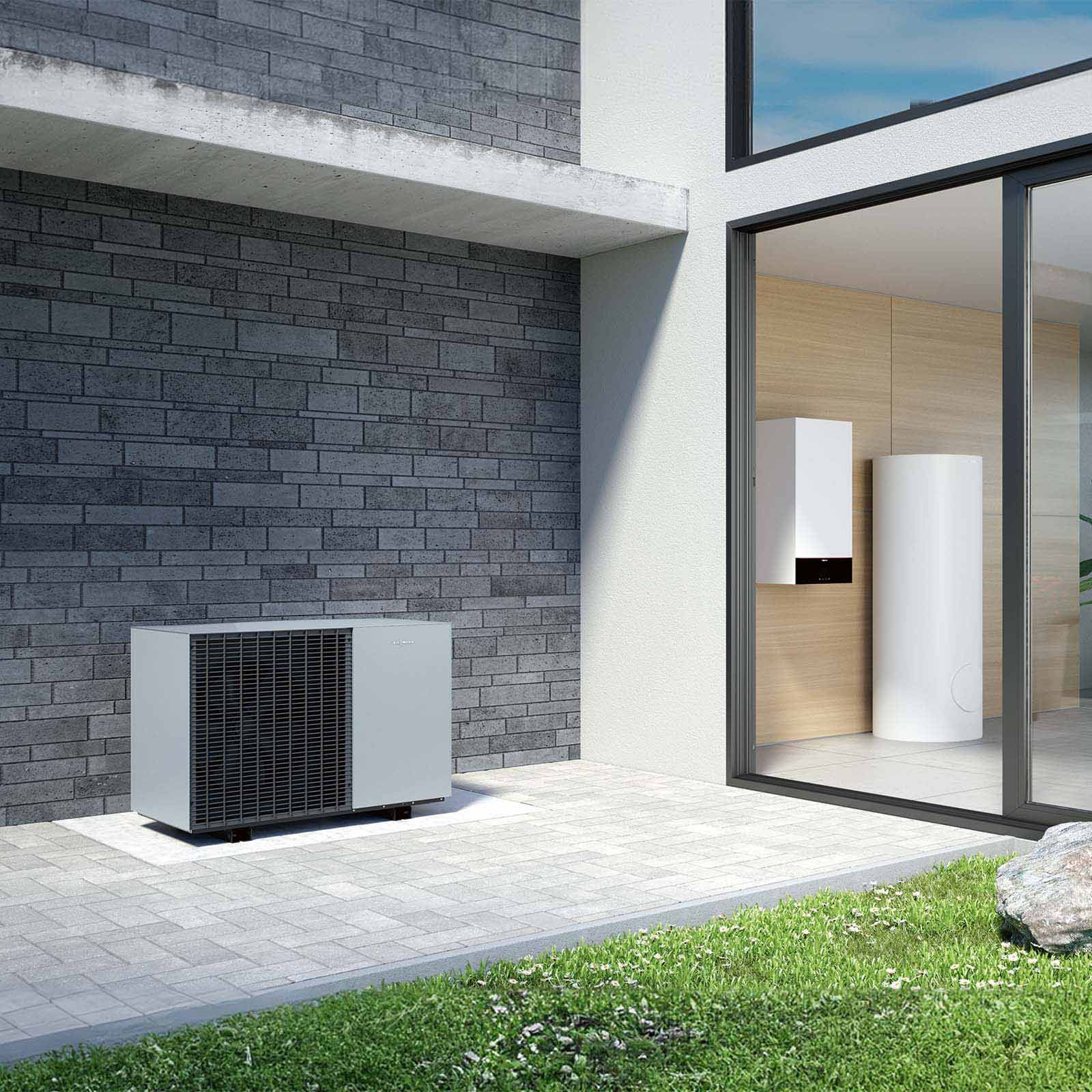

Montage der Außeneinheit auf Boden- oder Wandkonsole (Zubehör), Inneneinheit wandhängend. Verbindung zwischen Außen- und Inneneinheit mit geeigneten wassergefüllten Verbindungsleitungen (bauseits) und Anschluss-Sets (Zubehör) herstellen.

Für Heizungsanlagen mit bis zu 4 Heiz-Kühlkreisen

Mit witterungsgeführter, digitaler Wärmepumpen- und Heiz-/Kühlkreis Regelung

Bedienung über 7-Zoll-Farb-Touchdisplay mit Klartext- und Grafikanzeige, Inbetriebnahme-Assistenten, kontextbezogener Hilfe, Anzeigen für Energieverbräuche sowie alternativ Bedienung über mobiles Endgerät

Zeiträume für den Heizkreis oder Heiz-/Kühlkreis, Trinkwassererwärmung und Zirkulation des Trinkwassers getrennt einstellbar
Zyklischer Taktbetrieb für Trinkwasserzirkulation einstellbar
Mit Speichertemperaturregelung
Erhöhte Trinkwasserhygiene durch Aufheizen auf einen erhöhten Trinkwassertemperatur-Sollwert möglich.
Mit automatischer Sommer-/Winterzeitumstellung und kontrollierter Estrichtrocknung
Einstellungen für Betriebsarten, Party-Mode, Ferienprogramm, Ferien-zu-Hause-Programm, bedarfsabhängige Heizkreispumpen sowie Sommersparbetrieb und variable Heizgrenze
Mit Ansteuerung eines zusätzlichen Wärmeerzeugers, z. B. Öl-/Gas-Heizkessel (Zubehör)
Hybrid Pro Control in Verbindung mit einem zusätzlichen Wärmeerzeuger (Zubehör)
Möglichkeit zur Einstellung der Raumtemperatur (3 Raumtemperatur-Niveaus) und der Trinkwassertemperatur und zur Abfrage von Temperaturen
Mit Smart Grid Regelfunktion EVU-Sperre, geräuschreduzierter Betrieb und Notbetrieb.
Integrierter Wasserdrucksensor zur Messung des Anlagendrucks
Kommunikationsfähig über CAN-BUS, PlusBus, WLAN, LAN (Zubehör) und Low-Power-Funk
Mit im Gerät integriertem Kommunikationsmodul. Fernbedienung und Monitoring des Geräts über Smartphone mit der ViCare App in Verbindung mit integrierter Internetschnittstelle und bauseitigem Internetzugang über WLAN oder LAN (Zubehör) möglich
Gerät enthält Anlagenschalter, Maximaltemperaturbegrenzer, Temperaturwächter und Temperaturbegrenzer, Betriebs- und Störungsanzeige.

Weiterführende Links zu "Viessmann Vitocal 150-A Luft/Wasser-Wärmepumpe 5,6 kW AWO-M-E-AC-AF 151.A06 230V Monoblock"

Farbe Außeneinheit Vitosilber Inneneinheit Vitopearlwhite... mehr

Menü schließen

Technische Daten

Farbe
Außeneinheit	Vitosilber
Inneneinheit	Vitopearlwhite
Bei Betriebspunkt A2/W35
Nenn-Wärmeleistung	3,1	kW
Elektr. Leistungsaufnahme	0,82	kW
Leistungszahl (COP)	3,8
Bei Betriebspunkt A7/W35
Nenn-Wärmeleistung	4,8	kW
Elektr. Leistungsaufnahme	0,98	kW
Leistungszahl (COP)	4,9
Bei Betriebspunkt A-7/W35
Nenn-Wärmeleistung	5,6	kW
Elektr. Leistungsaufnahme	2,0	kW
Leistungszahl (COP)	2,8
Bei Betriebspunkt A35/W18
Kühlleistung	5	kW
Elektr. Leistungsaufnahme	1,14	kW
Leistungszahl (EER)	4,4
Lufteintrittstemperatur Heizbetrieb
Lufttemperatur min.	-20	°C
Lufttemperatur max.	40	°C
Lufteintrittstemperatur Kühlbetrieb
Lufttemperatur min.	10	°C
Lufttemperatur max.	45	°C
Heizwasser (Sekundärkreis)
Max. externer Druckverlust (RFH) bei Mindestvolumenstrom 1000 l/h	600	mbar
Max. externer Druckverlust (RFH) bei Mindestvolumenstrom 1000 l/h	60	MPa
Max. Vorlauftemperatur	70	°C
Zul. Betriebsdruck	3	bar
Zul. Betriebsdruck	0,3	MPa
Elektrische Werte Außeneinheit
Nennspannung Verdichter	1/N/PE 230 V/50 Hz
Anlaufstrom Verdichter	< 10	A
Elektrische Werte Inneneinheit
Nennspannung Regelung	1/N/PE 230 V/50 Hz
Absicherung intern	T 6,3	A
Elektr. Leistungsaufnahme Sekundärpumpe A1 (PWM)	60	W
Energieeffizienzindex (EEI) Sekundärpumpe A1	0,2
Elektr. Leistungsaufnahme Sekundärpumpe A2 (PWM)	-
Energieeffizienzindex (EEI) Sekundärpumpe A2	-
Nennspannung	1/N/PE 230 V/50 Hz
Oder Nennspannung	3/N/PE 400 V/50 Hz
Heizleistung	8	kW
Kältemittel R290
Kältemittelfüllmenge	1,2	kg
Treibhauspotenzial (GWP)	0,02
CO2-Äquivalent	0,000024	t
Abmessungen Außeneinheit
Länge	600	mm
Breite	1144	mm
Höhe	841	mm
Gewicht	162	kg
Abmessungen Inneneinheit
Länge	360	mm
Breite	450	mm
Höhe	920	mm
Gewicht	47	kg
Anschlüsse
Heizwasservorlauf	CU 28 x 1
Heizwasserrücklauf	CU 28 x 1
Vorlauf Speicher-Wassererwärmer	CU 22 x 1
Rücklauf Speicher-Wassererwärmer	CU 22 x 1
Vorlauf externer Wärmeerzeuger	-
Rücklauf externer Wärmeerzeuger	-
Integrierter Speicher-Wassererwärmer:
Speicherinhalt	-
Max. zul. Trinkwassertemperatur	-

Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label)
Wärmepumpe Spektrum (A+++-D)
Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse	A+++
Jahreszeitbedingte Raumheizungs-Energieeffizienz	176	%
Wärmenennleistung	4	kW
Jährlicher Energieverbrauch	1883	kWh
Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse	A++
Jahreszeitbedingte Raumheizungs-Energieeffizienz	127	%
Wärmenennleistung	4	kW
Jährlicher Energieverbrauch	2395	kWh
Jahreszeitbedingte Raumheizungs-Energieeffizienz	148	%
Wärmenennleistung	6	kW
Jährlicher Energieverbrauch	3662	kWh
Jahreszeitbedingte Raumheizungs-Energieeffizienz	122	%
Wärmenennleistung	5	kW
Jährlicher Energieverbrauch	4217	kWh
Jahreszeitbedingte Raumheizungs-Energieeffizienz	216	%
Wärmenennleistung	2	kW
Jährlicher Energieverbrauch	573	kWh
Jahreszeitbedingte Raumheizungs-Energieeffizienz	146	%
Wärmenennleistung	2	kW
Jährlicher Energieverbrauch	680	kWh
Schallleistungspegel Außen	51	dB
Schallleistungspegel Innen	40	dB
Temperaturregler
Temperaturregler Klasse	II
Beitrag Raumheizungs-Energieeffizienz	2	%

Energieeffizienz Verbund (Heizung)	143	%
Energieeffizienzklasse Verbund (Heizung)	A++	Spektrum (A+++-D)

1x 7975120 IDU Vitocal 150-A AWO-E-AC 151.A16 1x 7975827 ODU Vitocal 15X-A 230V A06 AF 1x... mehr

Menü schließen

Lieferumfang

1x 7975120 IDU Vitocal 150-A AWO-E-AC 151.A16
1x 7975827 ODU Vitocal 15X-A 230V A06 AF
1x 7977219 Beipack Elektrik ODU230V
1x 7968539 TU-Set Vitocal 150-A
1x 7372884 Bedieneinheit HMI 7" Touch 450mm
1x 7973132 Anschluss-Set Typ 1
