Zehnder Abluftventilator ComfoSpot XR

Zehnder Abluftventilator ComfoSpot XR

Mit dem Abluftventilator ComfoSpot XR hat Zehnder sein Zubehörangebot für das dezentrale Lüftungsgerät ComfoSpot Twin 40E konsequent erweitert. Der Spezialist für Raumklima sorgt mit seinen Produkten für einen ausgezeichneten Lärmschutz. Gerade im innerstädtischen Wohnbereich lässt sich so lästiger Lärm außerhalb der eigenen vier Wände halten. Zu viel Stress wird durch eine verringerte Geräuschbelästigung verhindert, das eigene Wohlbefinden verbessert und die Lebensqualität gesteigert.

Der Abluftventilator ComfoSpot XR eignet sich für innenliegende Ablufträume mit integrierter Regelung inkl. Feuchte- und Nachlaufautomatik, Stoßlüftungsfunktion, Kunststoffblende rund 199 mm, weiß, 62 mm Tiefe, für Lüftungsrohr DN 100.

Hinweis: Eine Montage ist sowohl an der Wand als auch an der Decke möglich. Der Abluftventilator ComfoSpot XR hat bei einer Deckenmontage die Schutzart IPX4 und ist außerhalb des Schutzbereiches 1 zu montieren. Bei einer Wandmontage hat das Gerät die Schutzart IPX5 und ist außerhalb des Schutzbereiches 0 zu installieren. Die Oberfläche der Lüfterfassade sollte vierteljährlich mit einem feuchten Tuch gereinigt werden. Eine Überprüfung der Filtereinheit auf Verschmutzungen sollte ebenfalls vierteljährlich vollzogen werden. Bei einem Defekt oder einer zu starken Verschmutzung sollten Sie die Filter-Einheit komplett austauschen. Die Filter können bedenkenlos im Hausmüll entsorgt werden.

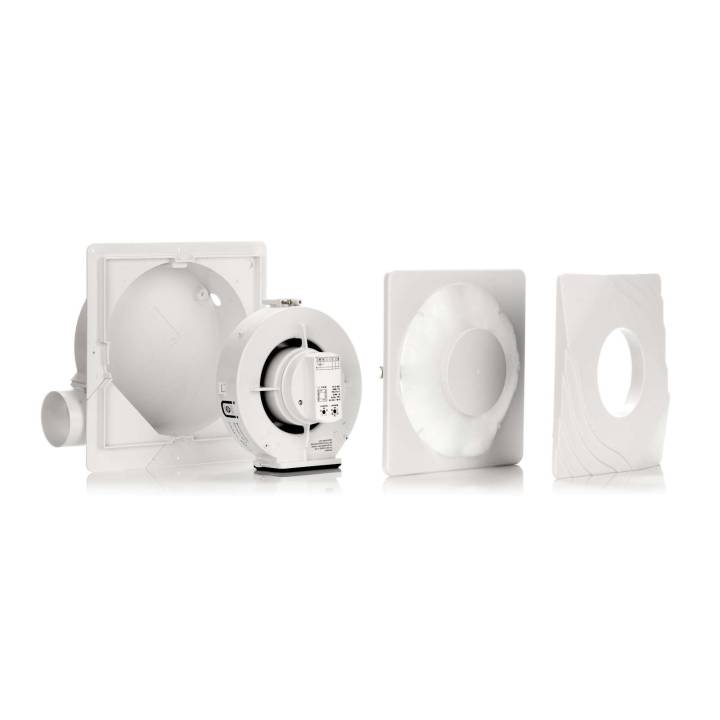

Im Lieferumfang enthalten ist ein Abluftventilator inkl. Filter (G2).

Montage:

1. Schalten Sie die Stromversorgung spannungsfrei.

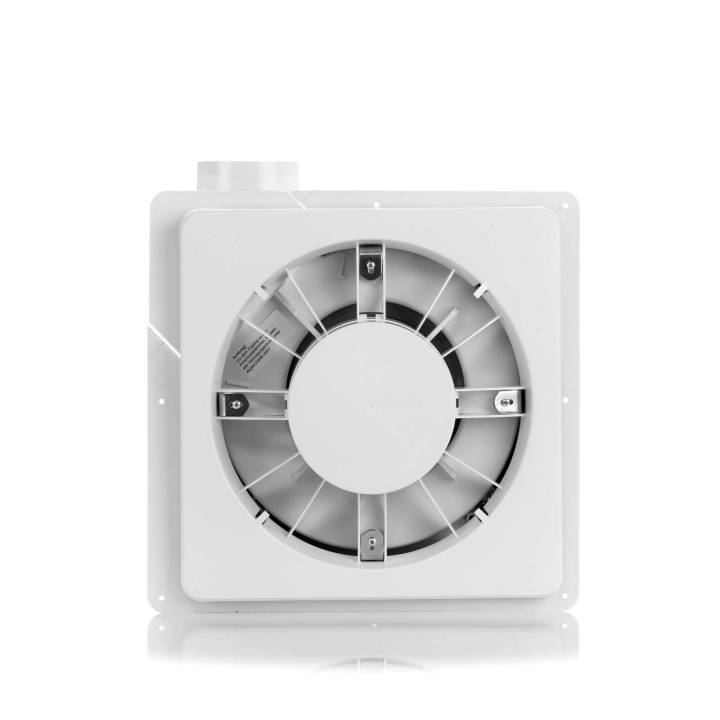

2. Nehmen Sie den Putzdeckel vom Unterputzgehäuse ab. Überprüfen Sie im Anschluss den korrekten Einbau des Gehäuses und der Kabelzuführung. Bitte entfernen Sie eventuell vorhandene Verschmutzungen (Gips, Mörtelreste etc.).

3. Entnehmen Sie den Lufteinsatz aus der Packung.

4. Im nächsten Schritt hängen Sie den Lufteinsatz durch Einhaken des Lüfter-Ausblasekopfes in die Führungsnut am Halteblech des Stahlblechstutzens ein. Anschließend befestigen Sie ihn mit der beiliegenden Schraube im Gehäuse.

5. Stellen Sie nun die Rückschlagfeder ein. Diese kann entfernt werden, wenn die Ausblasöffnung nach oben oder rechts zeigt. Wenn die Ausblasöffnung nach unten oder links zeigt, müssen Sie die Feder in das dritte Einhängeloch umhängen.

6. Die elektrische Zuleitung sollte auf 6 cm abgemantelt und die Enden abisoliert werden. Im Anschluss wird die Zuleitung durch die Kabeltülle geführt.

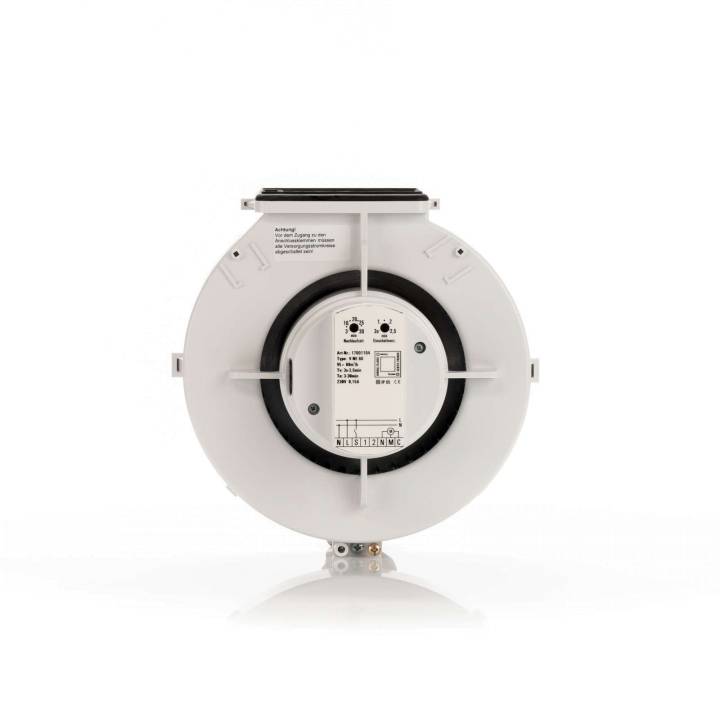

7. Ein Anschluss an den 8-poligen Stecker erfolgt nach dem Anschlussschema, das sich auf jedem Steuermodul befindet. Siehe hierfür Schaltpläne der Steuermodule.

8. Im folgenden Schritt stecken Sie das Steuermodul auf und sichern Sie dieses mit den beiliegenden Schrauben.

9. Der nächste Schritt besteht darin, dass Sie Filterträger mit den vier Mauerkrallen lotrecht im Wandausschnitt befestigen. Dabei muss keine Verbindung zwischen dem Unterputzgehäuse und dem Lufteinsatz bestehen und ein zu tief eingebautes Gebäude ist unerheblich. Durch die Krallen des Filterträgers wird ein guter Halt sowohl im Gehäuse, als auch im Mauerwerk oder Verputz gewährleistet.

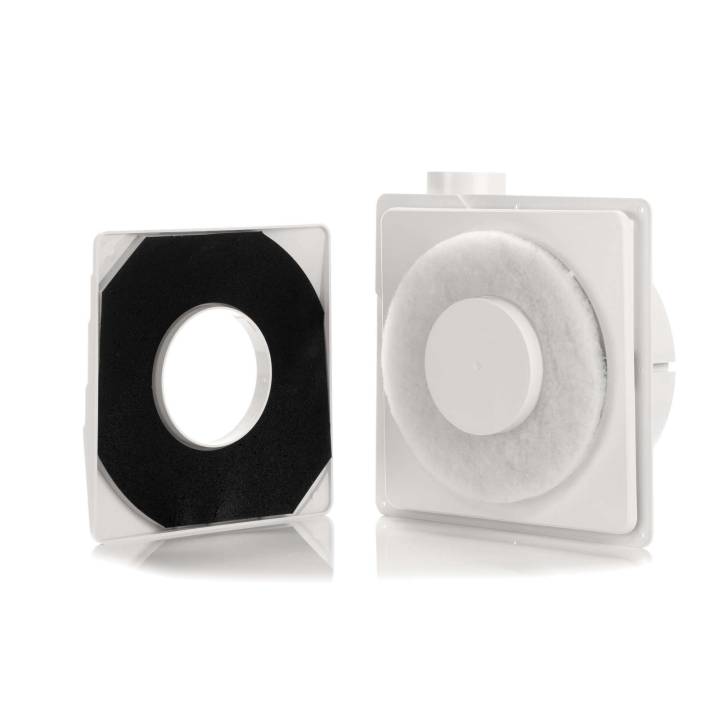

10. Abschließend müssen Sie nur noch die Filtereinheit einsetzen und die Lüfterfassade aufstecken, bis diese spürbar einrastet.
