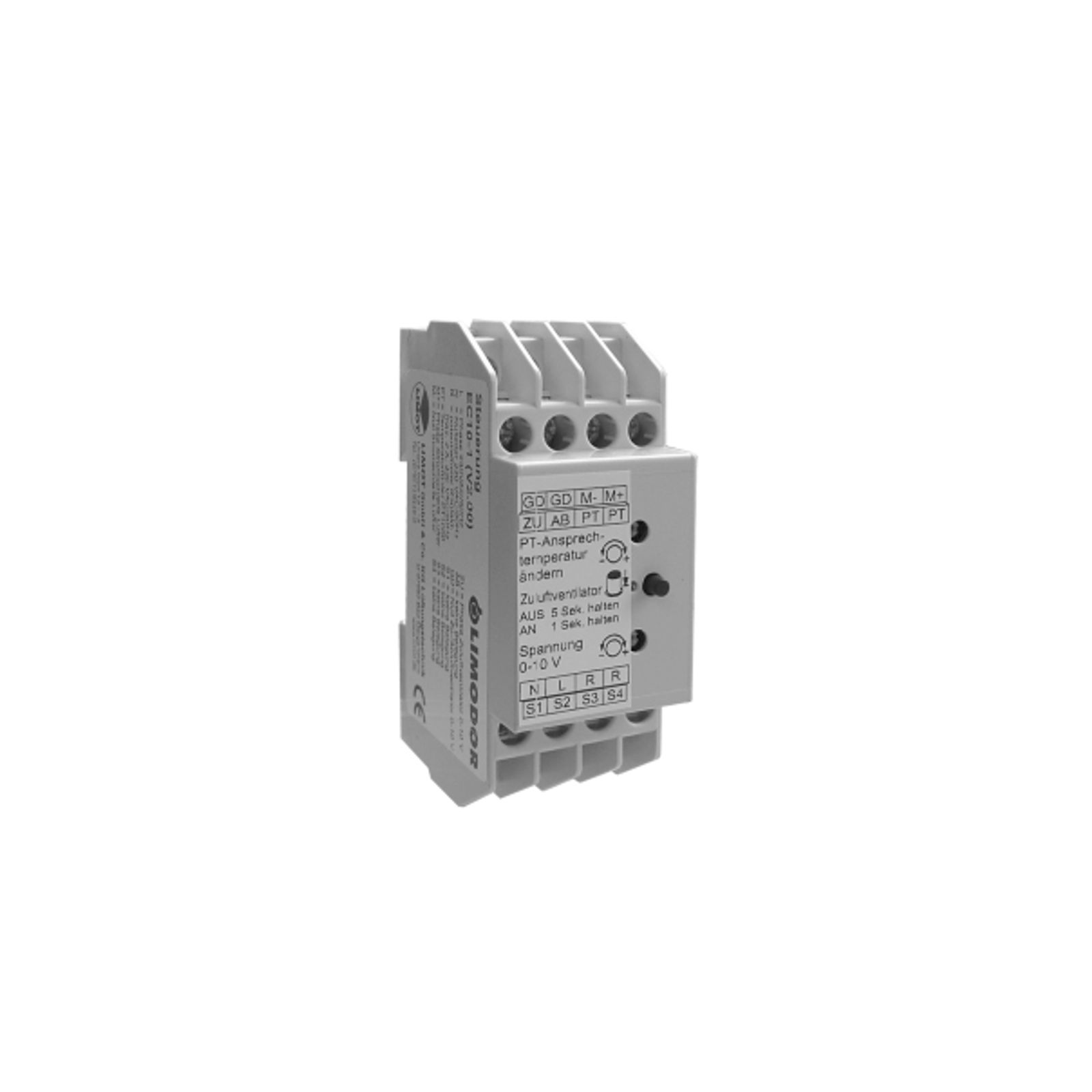

Limodor Steuerung EC10-1 - Ansteuerung in Verbindung mit Lüfterserie compact-VK
Die Steuerung EC10-1 ist auf das LIMODOR air clean-System 180 abgestimmt und für den Einbau im Schaltschrank auf einer EN-Tragschiene geeignet. In Verbindung mit der Lüfterserie compact 60-30- wertet die Steuerung die Eingangssignale der Lüftungsgeräte (max. 3 Stück) aus und gibt eine entsprechende Ausgangsspannung von max. 10 VDC z.B. für die Ansteuerung der Ventilatorbox EC 200 aus. Die Ausgangsspannung ist im Bereich von +/- 10 % einstellbar. Durch eine manuelle Tasterfunktion kann diese Spannung zu-/oder abgeschaltet werden. Die Steuerung verfügt über einen PT1000-Fühlereingang.
Die Steuerung schaltet einen potentialfreien Ausgang frei, wenn eine Ausgangsspannung ausgegeben wird. Dieser Ausgang kann z.B. für die Zuschaltung einer externen, regelbaren Zusatzheizung unter Berücksichtigung der Schaltleistung verwendet werden.
- Betriebsspannung: 230VAC/50 Hz
- Leistungsaufnahme: ca. 1VA
- Ausgangsspannung: max. 10 VDC
- Externer Ausgang: potenzialfrei, 230 VAC/50 Hz, max. 2,0 A
- Umgebungstemperatur: -20 bis +50 °C
- Fühlerausgang: Zweileiter, PT 1000
- Schutzart: IP 20
- Montageort: Schaltschrank
- Montageart: Hut-Profilschiene 35 mm
- Gehäuseabmaße (LxBxH): 92x36x62 mm
- 1 xLimodor Steuerung EC10-1
