Produkt-Vorteile im Überblick
- Maximierung der Eigenversorgung
- Minimierung des Netzbezuges
- Mehr Nachhaltigkeit, mehr Unabhängigkeit und mehr Effizienz
- Flexible Konfiguration, Plug & Play Installation, eingebauter Sicherungsschutz
- Monitoring via App oder Webportal
Die Lieferzeit beträgt 3 - 5 Werktage
Fox ESS PV Paket mit 14,4 kWh Batteriespeicher ECS2900-H5 + 10 kW Hybrid-Wechselrichter H3-10.0-E dreiphasig
Dieses Kombipaket aus dem 14,4 kWh Batteriespeicherpaket ECS2900-H5 und dem 10 kW Hybrid-Wechselrichter H3-10.0-E dreiphasig maximiert die Eigenversorgung und reduziert den Strombezug aus dem Netz.
Fox ESS ECS Batteriespeicher ECS2900-H5 14,4 kWh
ECS-Batteriespeichermodule sind leistungsstark und skalierbar, was sie zu einer idealen Wahl für verschiedene Speicheranwendungen macht. Dank ihrer modularen Bauweise können zusätzliche Batteriemodule problemlos hinzugefügt werden, um die Kapazität zu erweitern. Die Installation ist einfach und zeitsparend, da eine Plug-and-Play-Lösung verwendet wird. So können Installateure wertvolle Zeit sparen. Mit ECS-Batteriespeichern können Sie Ihre Energieeffizienz verbessern und gleichzeitig einen zuverlässigen und flexiblen Energiespeicher nutzen.
- 2,88 kWh je Speichermodul
- Skalierbar auf 20,16 kWh
- Hohe 90 % Entladungstiefe
- Große Temperaturtoleranz
- Einfache Installation
- CAN/RS485-Kommunikation
- Hochvolt
Der Fox ESS ECS Batteriespeicher ECS2900-H5 beinhaltet 1 x CM2900 und 4 x CS2900
Fox ESS Batteriespeicher ECS2900 ist mit dem Fox ESS H3 E Wechselrichter kompatibel und kann mit dem Batteriemodul CS2900 erweitert werden.
CS ist das Batteriemodul, und CM umfasst Systemcontroller und Batteriemodul. Das CM enthält die Steuerung des gesamten Systems, so dass jedes System über ein CM verfügen muss.
Das System besteht aus mindestens 1 CM + 1 CS und bis zu 1 CM + 6 CS.

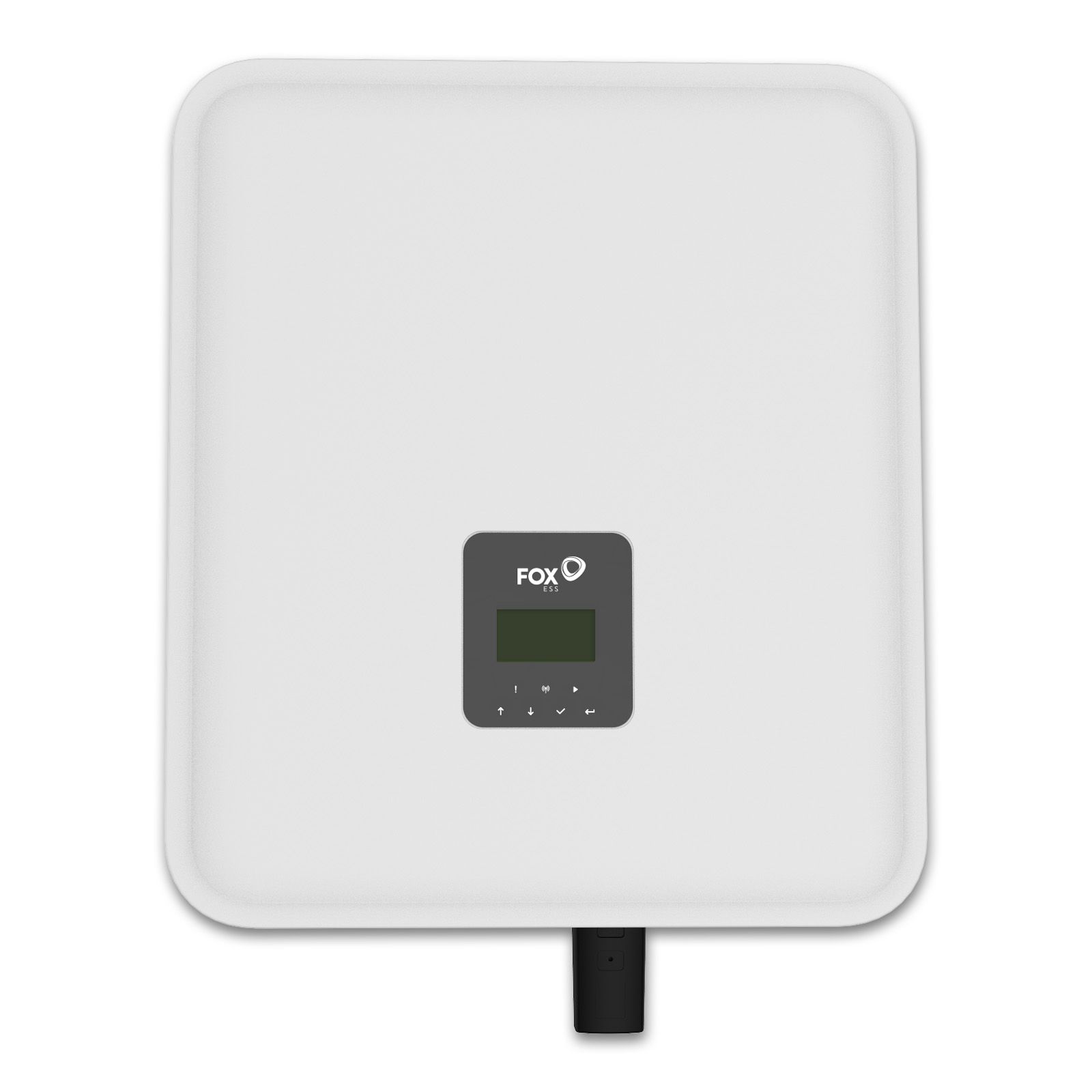

Fox ESS DREIPHASIGER HYBRID WECHSELRICHTER H3-10.0-E H3 10 kW
Nutzen Sie Tag und Nacht die Kraft der Sonne mit der bahnbrechenden Reihe von Hybrid-und AC-Wechselrichtern von Fox ESS. Voller fortschrittlicher Funktionen und kompatibel mit unserer eigenen Reihe von Hochvoltbatterien. Die Hybrid-Reihe von Fox ESS ist eine neue Wechselrichterklasse.
Die H3/AC3-Serie sind ein hochwertiger Wechselrichter, die Sonnenenergie in Wechselstrom umwandeln und Energie in der Batterie speichern kann. Der Wechselrichter kann zur Optimierung des Eigenverbrauchs, zur Speicherung in der Batterie für den späteren Gebrauch oder zur Einspeisung in das öffentliche Netz verwendet werden. Der Arbeitsmodus hängt von der PV-Energie und den Präferenzen des Benutzers ab.
Systemvorteile:
- Fortschrittliche DSP-Steuerungstechnologie.
- Verwendet die neueste hocheffiziente Leistungskomponente.
- Fortschrittliche Anti-Insellösungen.
- Schutzart IP65.
- Max. Wirkungsgrad bis zu 98 %. EU-Wirkungsgrad bis zu 97,3%. THD<3%.
- Sicherheit & Verlässlichkeit: Transformatorloses Design mit Software- und Hardwareschutz.
- Exportbegrenzung (Zähler/DRM0/ESTOP).
- Leistungsfaktor-Regelung. Benutzerfreundliches HMI.
- LED-Statusanzeigen.
- LCD-Anzeige technischer Daten, Mensch-Maschine-Interaktion durch vier Touch-Tasten.
- PC-Fernsteuerung.
- Systemanschlussdiagramme
- Smart Meter und WiFi-Dongle sind im Lieferumfang enthalten
- HOHER WIRKUNGSGRAD Lade-/Entladeeffizienz von bis zu 97 %.
- EINFACHE INSTALLATION Plug-and-Play-Installation mit eingebauten Sicherungen.
- EPS-FUNKTION Parallelbetrieb: Netzparallel: 2 bis 10 Einheiten, Freilaufparallel: 2 bis 7 Einheiten.
- AUFRÜSTBAR Erweitern Sie die Speicherkapazität. Bis zu 18 Batterien können in Reihe geschaltet werden.
- FERNÜBERWACHUNG Überwachung des Systems aus der Ferne über ein Webportal oder eine Smartphone-App.
- SICHERHEIT & SCHUTZ Verbesserte Sicherheitsfunktionen durch fortschrittlichen Hardware- und Softwareschutz.
BATTERIEERWEITERUNG EINFACHES UPGRADE + Erweitern Sie Ihr System, indem Sie einfach zusätzliche Batterien hinzufügen. Wir bieten verschiedene Batteriegrößen und -optionen an, die Sie in unterschiedlicher Stückzahl kombinieren können. Dies ermöglicht eine skalierbare Speicherkapazität von bis zu 33,24 kWh.
| kWh Stromspeicher: | 14 - 20 kWh |
| Modell Nr. | ECS2900-H5 |
| Batterietyp | LiFePO4 Prismatische Zelle |
| Batteriebezeichnung* | IFpP42/151/ 108/[(18S)5S ]E/-10+50/90 |
| Die Anzahl der Batterien | 1CM+4CS |
| Normale Spannung (V) | 288 |
| Normale Kapazität (Ah) | 50 |
| Normale Energie (kWh) | 14,4 |
| Batteriespannungsbe reich (V) | 243-328,5 |
| Max. Lade-/ Entladestrom (A) | 50/50 |
| (CC-CV) Standard-Ladestrom (A) | 25 |
| Konstantstrom- und Spannungsladungs- Abschaltstrom (A) | 2,5 |
| Entladespitzenstrom (60s) (A) | 65 |
| Lagertemperatur (°C) | -20 ~ 55 |
| Betrieb Temperaturbereich (°C) | Ladung: 0 ~55 Entladung: -10 ~55 |
| Entladekapazität (Ah) | -20±2°C @1C @75% 25±2°C @1C @100% 55±2°C @1C @95% |
| Lebensdauer im Zyklus | ≥6000 @25°C @ 70%SOH |
| Ingress-Schutz | IP65 |
| Schutzklasse | Klasse 1 |
| Installationsort | Außenbereich/ Innenbereich (stehend) |
| Kühlung | Natürliche Konvektionskühlung |
| Feuchtigkeit [%] | 5 ~ 95 (nicht kondensierend) |
| Betriebshöhe [m] | Max. 2000 |
| Dimensionen (B * H * T) [mm] | 570*380*710 |
| Gewicht (Kg) | 160,5 |
| Kommunikationsschn ittstellen | CAN, RS485 |
| Modell | H3-10.0-E |
| PV | |
| Max. empfohlene DC-Leistung [W] | 13000 |
| Max. DC-Spannung [V] | 1000 |
| Nominale DC- Betriebsspannung [V] | 720 |
| Max. Eingangsstrom (Eingang A / Eingang B) [A] | 26 / 14 |
| Max. Kurzschlussstrom (Eingang A / Eingang B) [A] | 32 / 16 |
| MPPT-Spannungsbereich [V] | 160-950 |
| MPPT-Spannungsbereich (Volllast) [V] | 280-800 |
| Einschaltspannung [V] | 160 |
| Anzahl der MPPT | 2 |
| Strings pro MPPT | 2+1 |
| Batterie | |
| Batterie | H3-10.0-E |
| Batterietyp | Lithium-Batterie |
| Batteriespannung [V] | 180-600[1] |
| Volle AC-Last Batteriespannung [V] | 410 |
| Max. Lade-/Entladestrom [A] | 26 |
| Kommunikationsschnittstellen | CAN/RS485 |
| [1] Die Mindestbetriebsspannung der Batterie beträgt 120 V. | |
| AC-Ausgang/Eingang | |
| Modell | H3-10.0-E |
| AC-AUSGANG | |
| AC- Nennleistung [VA] | 10000 |
| Max. AC- Scheinleistung [VA] | 11000 |
| Netz- Nennspannung | 400V/230VAC;380V/220VAC,3L/N/PE |
| (Wechselspannungsbereich) [V] | |
| Nenn- Netzfrequenz [Hz] | 50 / 60, ±5 |
| Max. AC-Strom [A] (Pro phase) | 16 |
| Leistungsfaktor | 1 (Einstellbar von 0,8 voreilend bis 0,8 nacheilend) |
| Exportkontrolle | JA |
| AC-Einschaltstrom [A] | 15A@0.5ms |
| Max. Ausgangsfehlerstrom [A] | 150A@0.5ms |
| Max. Ausgangsüberstromschutz [A] | 45 |
| THDI | <3%@Nennleistung |
| AC-EINGANG | |
| Max.AC- Leistung [VA] | 16000 |
| Nenn- Netzspannung (Wechselspannungsbereich) [V] | 400V/230VAC;380V/220VAC,3L/N/PE |
| Nenn- Netzfrequenz [Hz] | 50 / 60, ±5 |
| Max. AC-Strom [A] (Pro phase) | 24,2 |
| AC-Einschaltstrom [A] | 15A@0.5ms |
| Leistungsfaktor | 1 (Einstellbar von 0,8 voreilend bis 0,8 nacheilend) |
| [2] Zum Zeitpunkt der belgischen Sicherheitsvorschriften beträgt die | |
| EPS-Ausgang | |
| Modell | H3-10.0-E AC3-10.0-E |
| EPS-AUSGANG (MIT BATTERIE) | |
| Max. AC-Scheinleistung [VA] | 10000 |
| Spitzenscheinleistung AC Leistung [VA] (60s) | 15000 |
| Nennausgangsspannung [V] | 400V/230VAC; 3L/N/PE |
| Netznennfrequenz [Hz] | 50/60 |
| EPS Max Strom [A] (Pro Phase) | 22,7 |
| Leistungsfaktor | 1 (Einstellbar von 0,8 voreilend bis 0,8 nacheilend) |
| Parallelbetrieb | Ja@max10 Pcs |
| Schaltzeit | <20ms |
| THDV | <3%@Nennleistung |
| Effizienz und Schutz | |
| Modell | H3-10.0-E |
| AC3-10.0-E | |
| EFFIZIENZ | |
| MPPT- Effizienz | 99,90 % |
| Max. Effizienz | 98 % |
| Euro-Effizienz | 97,3 % |
| SCHUTZ | |
| PV-Verpolungsschutz | JA |
| Verpolungsschutz der Batterie | JA |
| Anti-Islanding-Schutz | JA |
| Kurzschlussschutz am Ausgang | JA |
| Schutz vor Leckstrom | JA |
| Erkennung von Isolationswiderständen | JA |
| Überspannungskategorie | III (AC-Seite), II (DC-Seite) |
| Verpolungsschutz | JA |
| Überstromschutz /Übertemperaturschutz | JA |
| AC/DC-Überspannungsschutz | Typ II |
| AFCI-Schutz ※ | optional |
| DC-Schalter | optional |
| Zeichenfolgen-Überwachungsfunktion※ | optional |
| Hinweis: ※befindet sich in der Entwicklung. | |
| ABMESSUNGEN UND GEWICHT | |
| Dimensionen (B x H x T) [mm] | 449*519*198 |
| Nettogewicht [kg] | 28 |
| Kühlung | Natürlich |
| Wechselrichter-Topologie | Nicht-isoliert |
| Kommunikationsschnittstelle | Zähler, WLAN /GPRS/LAN (optional), DRM, |
| LCD-Anzeige | Hintergrundbeleuchtung 16*4 Zeichen |
| UMGEBUNGSGRENZWERT | |
| Installation | an der Wand montiert |
| Ingress-Schutz | IP65 (für den Außenbereich) |
| Betriebstemperaturbereich des | -25 +60 (Leistungsreduzierung bei +45°C) |
| Wechselrichters[°C] | |
| Relative Luftfeuchtigkeit bei Lagerung/ | 0%-100% (ohne Kondensation) |
| Betrieb | |
| Höhenlage [m] | <2000 |
| Schutzklasse | I |
| Lagertemperatur [°C] | -40…… +70 |
| Standby-Verbrauch [W] | 15W |
| Leerlaufmodus | JA |
| Taste | Kapazitiver Berührungssensor *4 |
| Summer | 1, innen (EPS & Erdschluss-Fehler) |
- 1x Fox ESS ESC Batteriespeichermodul CM2900
- 4x Fox ESS ESC Batteriespeichermodul CS2900
- 1x Fox ESS Hybrid-Wechselrichter H3-10.0-E dreiphasig
- 1x Smart Meter
- 1x WiFi-Dongle
