Produkt-Vorteile im Überblick
- Mehr Energie - 100% Entladungstiefe Ladeoptimierung auf Batteriemodulebene
- Maximierung der Eigenversorgung
- Minimierung des Netzbezuges
- Mehr Nachhaltigkeit, mehr Unabhängigkeit und mehr Effizienz
- Schnelle Inbetriebnahme - Erkennung via APP
Die Lieferzeit beträgt 3 - 5 Werktage

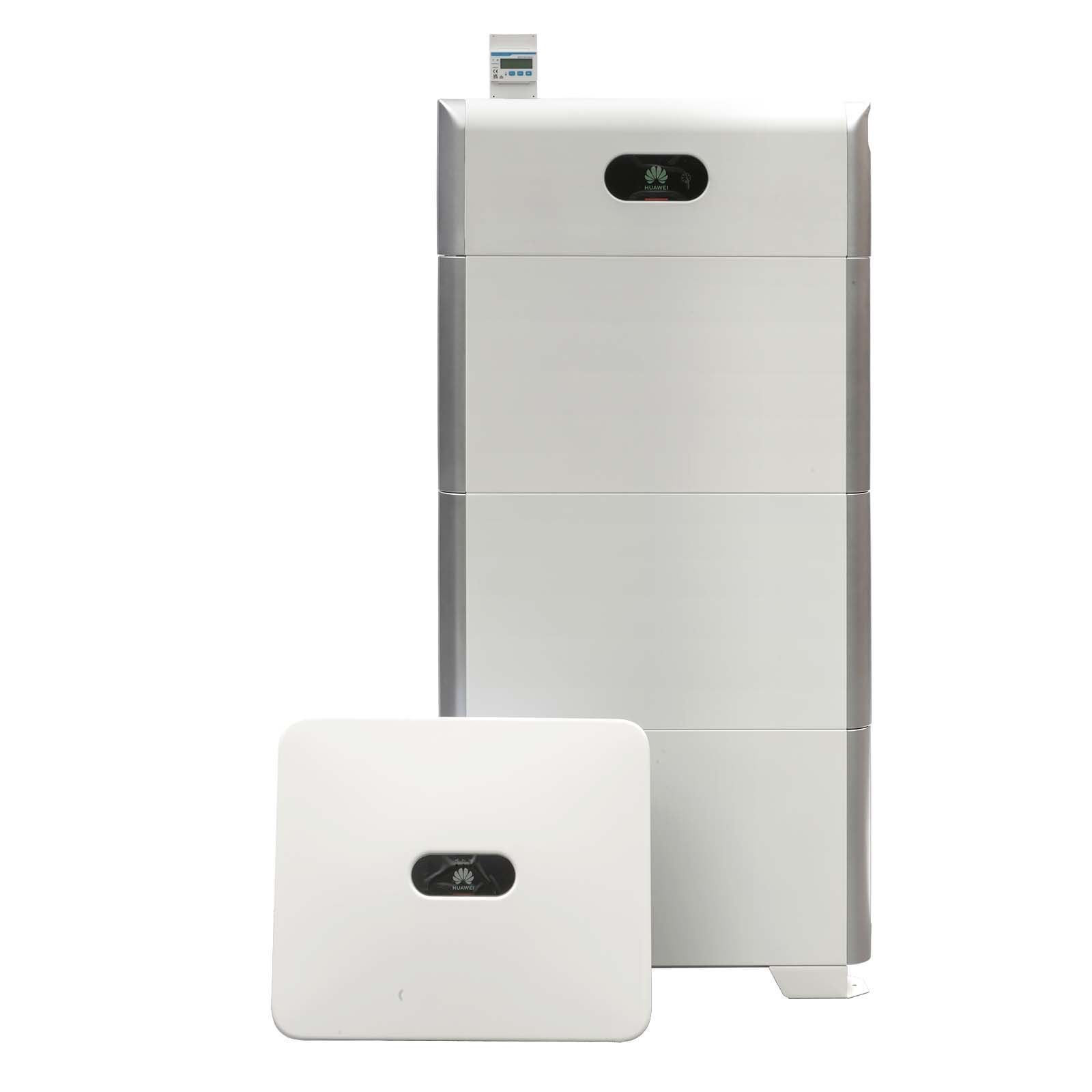

HUAWEI PV Paket mit 15 kW Stromspeicher LUNA2000-15-S0 + 12 kW Hybrid-Wechselrichter SUN2000-12K-MB0 + Smart Power Sensor DTSU666-H 100A + Smart Dongle-WLAN FE A-05
Dieses Kombipaket aus dem 15 kWh Batteriespeicherpaket HUAWEI LUNA2000-15-S0, dem 12 kW Hybrid-Wechselrichter SUN2000-12K-MB0, dem Smart Power Sensor DTSU666-H 100A und dem Smart Dongle-WLAN FE A-05 maximiert die Eigenversorgung und reduziert den Strombezug aus dem Netz.

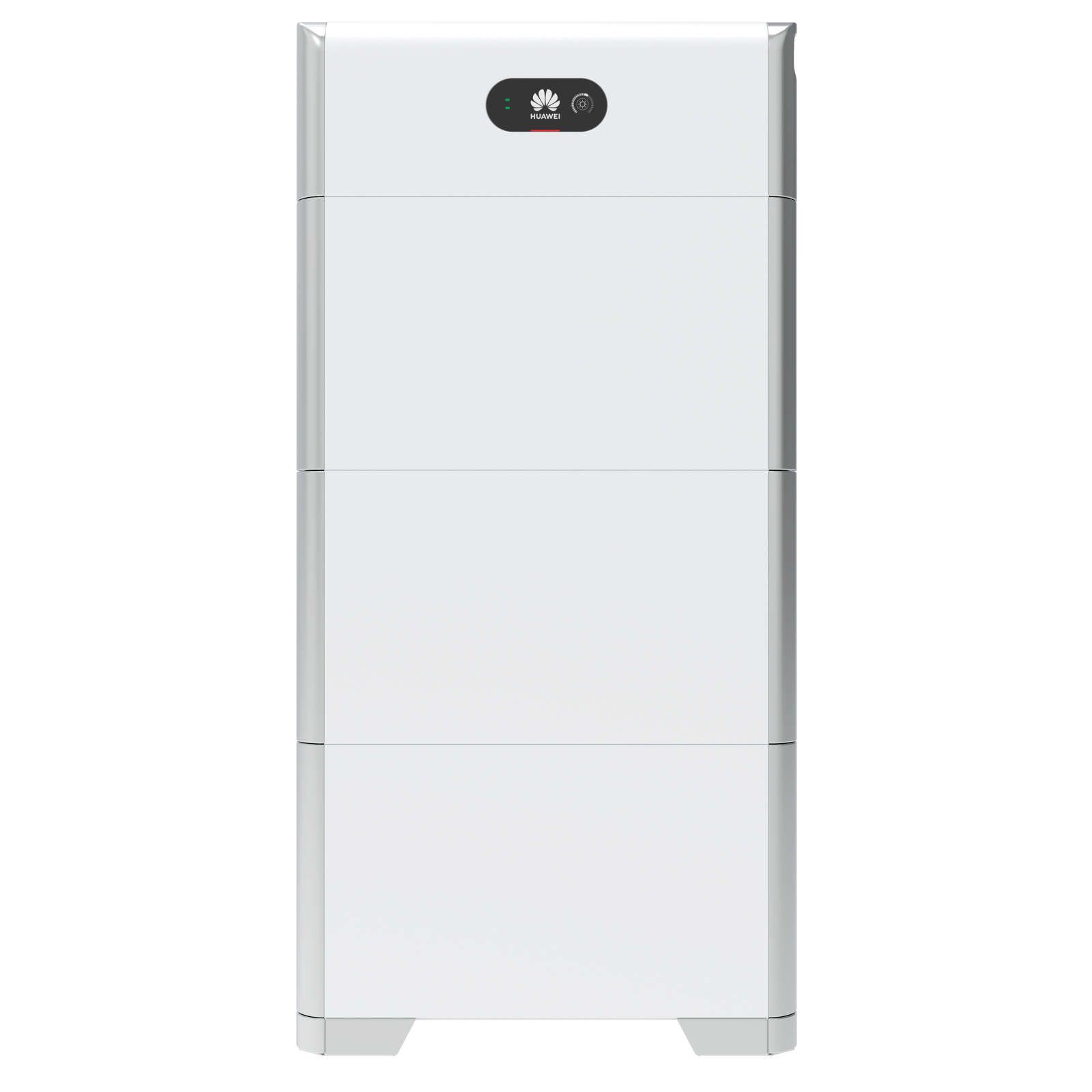

HUAWEI LUNA2000-15-S0 15 kWh Batteriespeicherpaket
Der LUNA2000 Smart String Batteriespeicher von HUAWEI verfügt über 5 - 30 kWh nutzbare Speicherkapazität, 2.5 kW Entladeleistung pro Modul und 5kW Entladeleistung pro Turm. Sie ist mit allen HUAWEI SUN2000 L1 und M1 Wechselrichtern bis 10 kW kompatibel. Über die separat erhältliche Huawei Backup-Box ist eine Notstrom-Funktion auf einer Phasen möglich. Bei den LUNA2000 Speicherpaketen sind in jedem Speichermodul Energieoptimierer bereits integriert. Somit können weitere Module zeitlich unabhängig nachgerüstet werden.
Die Lithium-Eisenphosphat Zellen sind zu 100% entladbar, haben eine hohe Leistung und zeichnen sich durch eine hohe Eigensicherheit aus. Das Sicherheitskonzept der Luna ist Zertifiziert nach VDE2510-50. Die initiale Inbetriebnahme geht sehr schnell und einfach mit der FusionSolar APP. Die weitere Konfiguration und Wartung lässt sich bequem vom Büro über das Portal erledigen.
Das System kann sowohl als Standgerät als auch zur Wandmontage verwendet werden und hat dabei eine Tiefe von nur 150mm. Die Statusanzeige ist als LED ausgeführt und leicht verständlich.
Vorteile
- Mehr Energie - 100% Entladungstiefe Ladeoptimierung auf Batteriemodulebene
- Modulares System erweiterbar von 5 bis 30 kWh und bis zu 10kW Leistung
- Energie-Optimierer für jede Batterieeinheit und dadurch jederzeit erweiterbar
- Kombinierbar mit ein- und dreiphasigen HUAWEI Wechselrichtern
- Flexible und einfach Stand und Wandmontage bei nur 150 mm Tiefe
- Einfache Installation - Leistungsmodul = 12 kg / Batteriemodul = 50 kg
- Schnelle Inbetriebnahme per APP und Konfiguration per Zugriff via Portal
- Nutzbare Kapazität: 15000.0 Wh
- Zellentechnologie: Lithium-Eisenphosphat (LiFePO4)
- Mehrstufiges Sicherheitskonzept
- 10 Jahre Hersteller Garantie

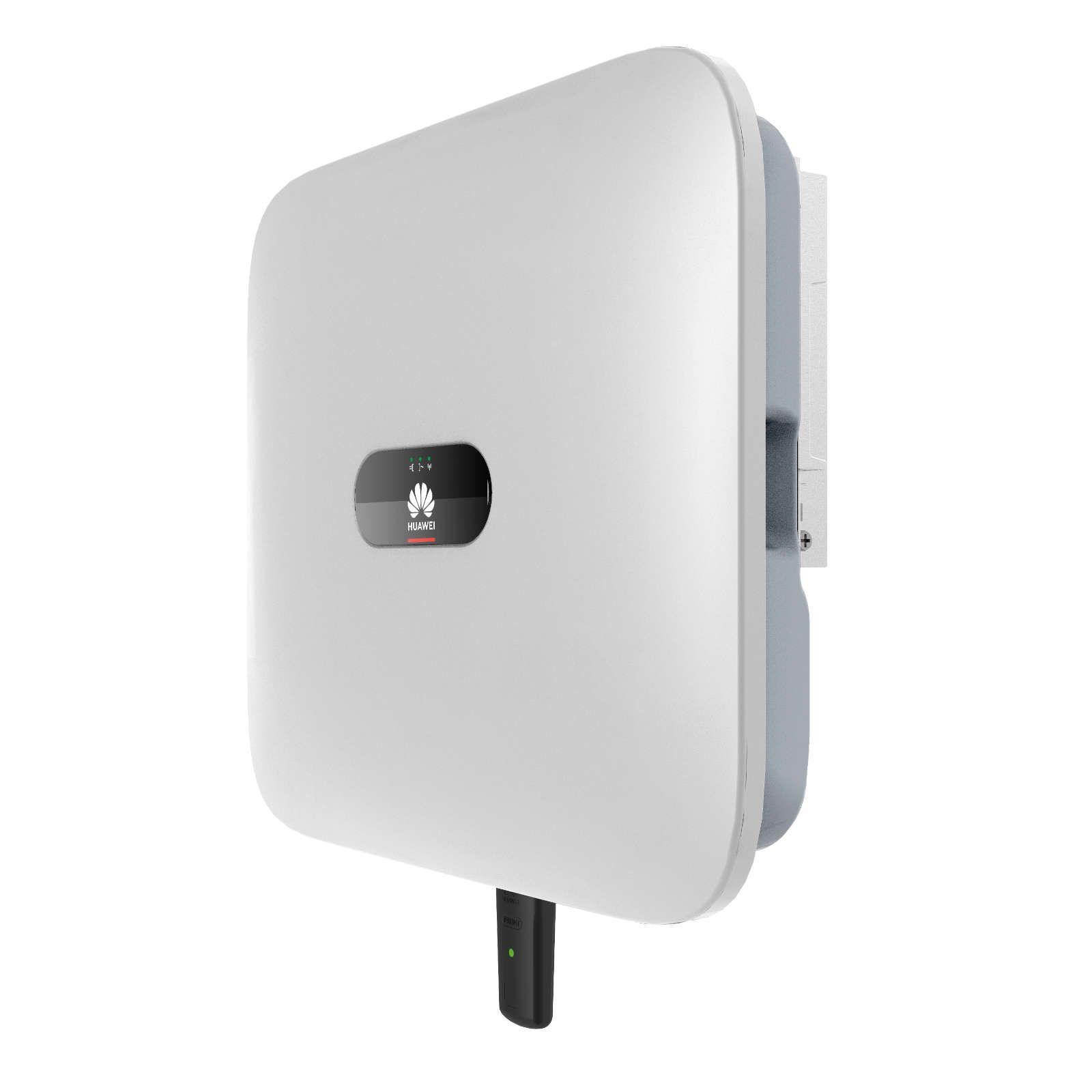

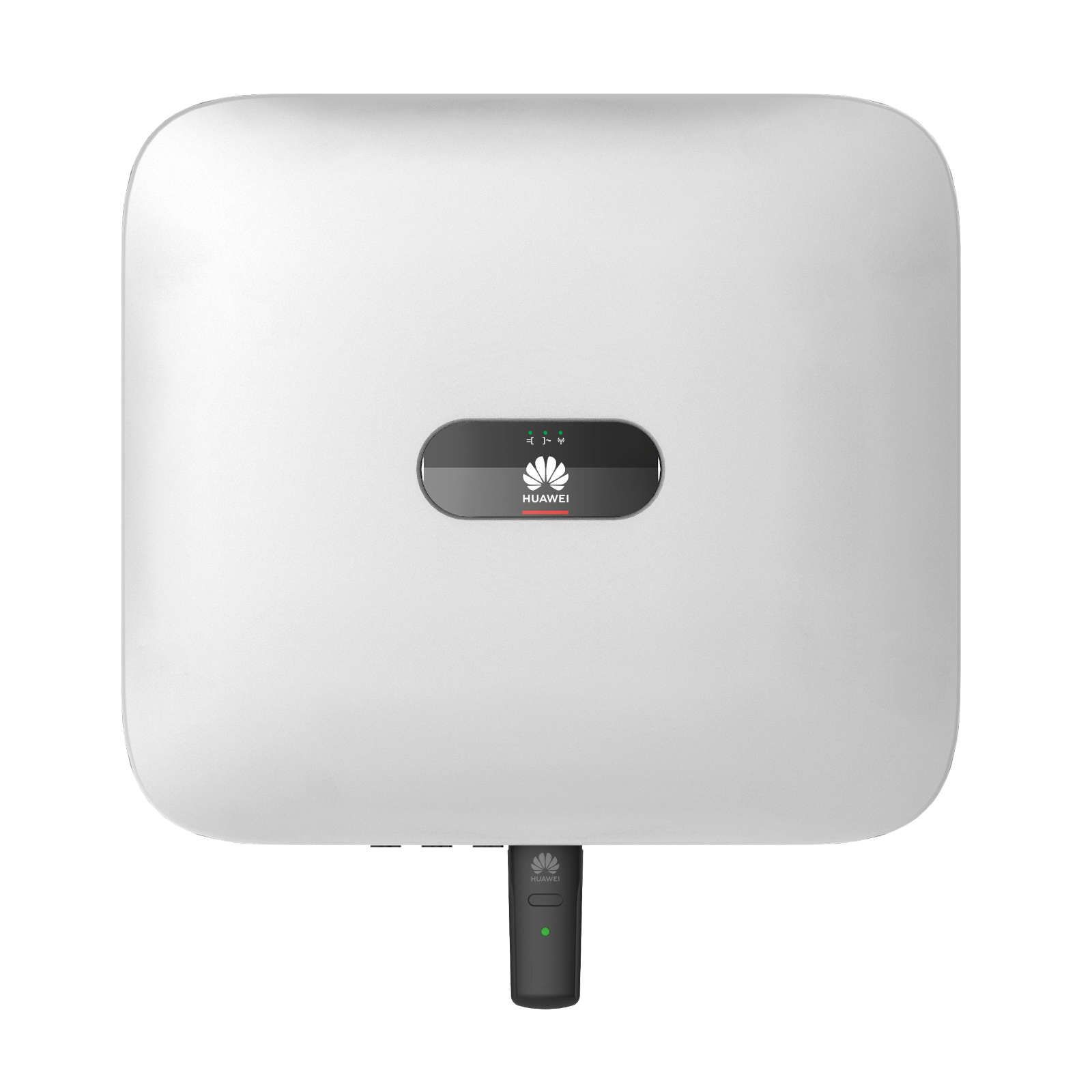

HUAWEI Hybrid-Wechselrichter SUN2000-12K-MB0
Dieser 3-phasige Huawei Wechselrichter fungiert als Schnittstelle für das HUAWEI Smart Energy Center. Durch den integrierten 800 V Hochvolt-Batterieanschluss kann der Wechselrichter mit der HUAWEI Battery erweitert werden. Das optionale HUAWEI Smart Meter wird über die integrierte RS485 Schnittstelle angeschlossen und kann den Endverbraucher über den Hausverbrauch und die Netzeinspeisung informieren. Somit kann der Wechselrichter auch eine dynamische Leistungsreduzierung umsetzen. Dank seiner kompakten Abmessungen und einem Gewicht von nur 21 kg ist eine einfache und schnelle Installation möglich.
Vorteile:
- Höhere Erträge durch max. Wirkungsgrad von über 98%
- Aktive Sicherheit durch KI-gestützte Lichtbogenerkennung AFCI
- 2 Batterie-Anschlüsse
- Flexible Kommunikation durch WLAN, Fast Ethernet, 4G
PV-/Batteriewechselrichter für On-Grid Anwendungen als Eigenverbrauchssystem. Integriertes Display mit LED-Anzeige. Einsatzbereiter Akku über Plug & Play. Kein zusätzliches Gerät oder Nachrüstung erforderlich.
Kompatible Stromspeicher lt. Angabe des Herstellers unter https://solar.huawei.com/de.
Integrierte Schutzfunktionen:
- AC Kurzschluss/AC Überlast
- Allstromsensitive Fehlerstromüberwachungseinheit
- Netzüberwachung
- AC/DC Blitzschutz
Anlagenkommunikation über integriertes WLAN und FusionSolar App. RS485. WLAN via Smart Dongle-WLAN (optional) . 4G/3G/2G via Smart Dongle-4G (optional). Mit Schnittstelle für Rundsteuer-Empfänger.

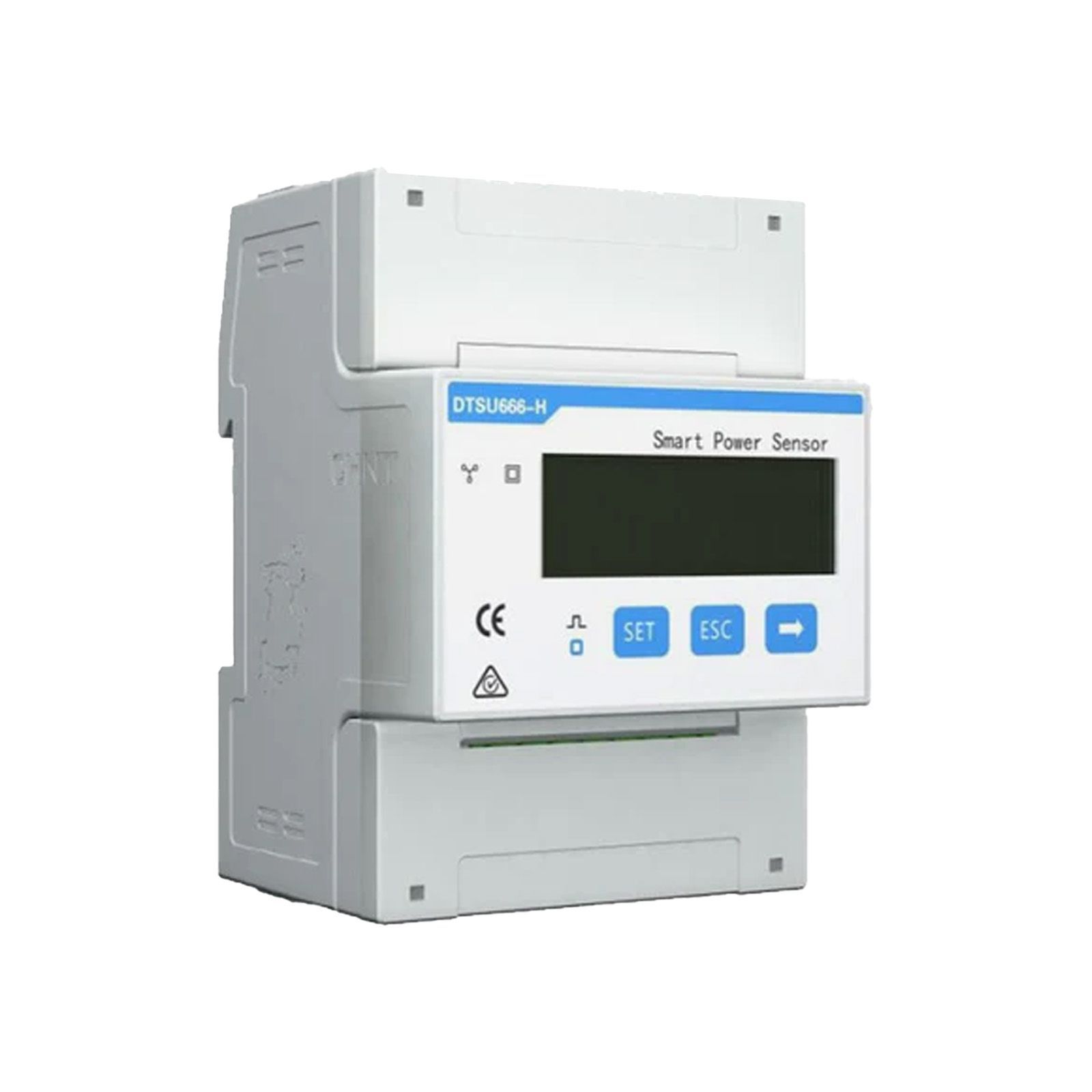

HUAWEI Smart Power Sensor DTSU666-H 100A 3-phasig
Energymeter zur Erfassung der Energieflüsse am Netzanschlusspunkt.
- RS485 zu Wechselrichter
- Messwerte der Klasse 1 mit hoher Genauigkeit
- Import/-Export-Messwerte für Wirkleistungsbegrenzung
- Stromwandler enthalten 100 A/40 mA

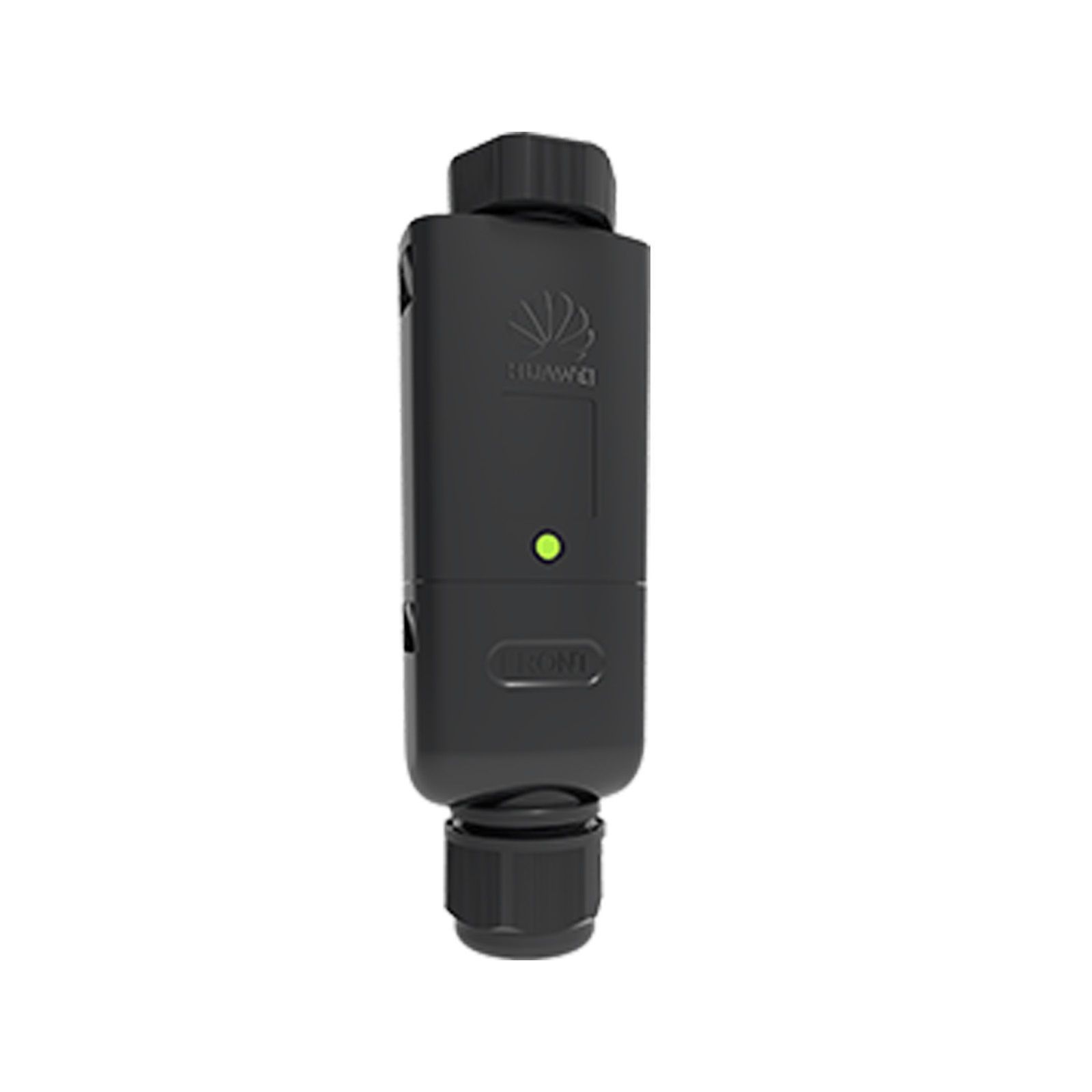

HUAWEI Smart Dongle-WLAN FE A-05
Überwachung des Wechselrichters über WLAN oder Fast Ethernet Plug&Play USB-Schnittstelle zum Wechselrichter.
Kommunikation zum FusionSolar Portal
SDongleA-05 (kurz Dongle) ist ein Smart Communications Erweiterungsmodul, das mit Huawei Wechselrichtern zusammenarbeitet, um die Kommunikation zwischen Wechselrichtern und dem Managementsystem über WLAN oder FE zu realisieren.
Ein Dongle kann für die Gerätekaskadierung über die RS485-Kommunikation verwendet werden (Wechselrichter kaskadiert oder Wechselrichter kaskadiert mit anderen Geräten).
Es können maximal 10 Geräte kaskadiert werden.
Wenn mehrere Wechselrichter kaskadiert werden, ist nur ein Smart Dongle oder ein Smart Logger zulässig.
| kWh Stromspeicher: | 14 - 20 kWh |
| LUNA2000-15-S0 | |
| Leistung | |
| Leistungsmodul | LUNA2000-5KW-C0 |
| Anzahl der Leistungsmodule | 1 |
| Batteriemodul | LUNA2000-5-E0 |
| Batteriemodulkapazität | 5 kWh |
| Anzahl der Batteriemodule | 3 |
| Nutzbare Energie der Batterie | 15 kWh |
| Nominale Entladeleistung | 5 kW |
| Maximale Entladeleistung | 7 kW, 10 s |
| Nennspannung (1-phasiger WR/L1) | 360 V |
| Betriebsspannungsbereich (1-phasiger WR/L1) | 350 – 560 V |
| Nennspannung (3-phasiger WR/M1) | 600 V |
| Betriebsspannungsbereich (3-phasiger WR/M1) | 600 – 980 V |
| Kommunikation | |
| Display | SOC Status - LED, Status - LED |
| Kommunikation | RS485, CAN-BUS (nur in Parallelbetrieb) |
| Allgemeine Daten | |
| Abmessungen (BxTxH) | 670 x 150 x 1320 mm |
| Gewicht (inkl. Standfuß) | 163,8 kg |
| Leistungsmodul Abmessungen (BxTxH) | 670 x 150 x 240 mm |
| Leistungsmodul Gewicht | 12 kg |
| Batteriemodul Abmessungen (BxTxH) | 670 x 150 x 360 mm |
| Batteriemodul Gewicht | 50 kg |
| Installation | Standfuß (standard), Wandmontage (optional) |
| Betriebstemperaturbereich | -10℃ bis +55℃ |
| Betriebshöhe | 0 - 4000 m (Derating über 2000 m) |
| Rel. Luftfeuchtigkeit im Betrieb | 5% bis 95% |
| Kühlung | Konvektionskühlung |
| Schutzart | IP 65 |
| Geräuschentwicklung | <29 dB |
| Zelltechnologie | Lithium-Eisenphosphat (LiFePO4) |
| Garantie | 10 Jahre |
| Skalierbarkeit | Parallelbetrieb von max. 2 Batterien |
| Kompatible Wechselrichter | SUN2000L-2/3/3.68/4/4.6/5KTL 4, SUN2000-2/3/3.68/4/4.6/5/6KTL-L1, SUN2000-3/4/5/6/8/10KTL-M0 4, SUN2000-3/4/5/6/8/10KTL-M1 |
| Normenkonformität | |
| Zertifikate | CE, RCM, CEC, VDE2510-50, IEC62619, IEC 60730, UN38.3 |
| HUAWEI Hybrid-Wechselrichter SUN2000-12K-MB0 | ||
| Abmessung B x H x T | 546 x 228 x 460 | mm |
| Gewicht | 21 | kg |
| Netzbetrieb | ||
| Max. DC-Leistung | 18000 | W |
| AC-Nennleistung | 12000 | W |
| Anzahl MPP-Tracker | 2 | |
| Anzahl Strings (per MPPT) | 2 | |
| Max. Eingangsspannung | 1100 | V |
| MPP-Spannung | 370 bis 800 | V |
| Max. Eingangsstrom (per MPPT) | 26.25 | A |
| Max. Wirkungsgrad | 98.4 | % |
| Max. europ. Wirkungsgrad | 97.9 | % |
| Umgebungstemperatur | -25 bis 60 | °C |
| Schutzart | IP 66 | |
10 Jahre Garantie gemäß Garantiebedingungen des Herstellers.
| Smart Power Sensor DTSU666-H 100A | |
| Abmesung (BxTxH) | 100 x72x65.5mm |
| Montageart | DIN35 Hutschiene |
| Gewicht (inklusive Kabel) | 1.5kg |
| Stromversorgung | Stromversorgung |
| Stromnetztyp | 3P4W (3-Phasig) |
| Eingangspanung | 176VAC~28 VAC(Phase/N) |
| Energieverbrauch | ≤ 1W |
| Messbereich | |
| Netzspannung Phase-Phase | 304Vac~49 Vac |
| Phasenspannung | 176Vac~28 Vac |
| Strom | 0~100A |
| Messgenauigkeit | |
| Spannung | +0.5% |
| Strom/Leistung/Energie | 0,01 |
| Frequenz | +0.01Hz |
| Kommunikation | |
| Schnittstelle | RS485 |
| Baudrate | 9,60 bps |
| Kommunikationsprotokoll | Modbus-RTU |
| Umweltbedingungen | |
| Betriebstemperatur | -25( ~60( |
| Lagerungstemperatur | -40( ~70( |
| Luftfeuchtigkeit im Betrieb | 5%RH ~95%RH(nicht kondensierend) |
| Sonstiges | |
| Zubehör (Stromwandler) | RS485Cable(10m ) |
| 3CT250A/50mA(5m) | 3CT100A/40mA(5m) |
| Smart Dongle-WLAN FE A-05 | |
| Max. unterstützte Geräte | 10 |
| Verbindungsschnittstelle | USB |
| Ethernet-Schnittstelle | 10/100M Ethernet |
| Installation | Plug-and-play |
| Anzeige | LED -; Indikator |
| Abmessungen (B x H x T) | 146 x 48 x 33 mm |
| Gewicht | 90 g |
| Schutzart | IP65 |
| Leistungsaufnahme (typisch) | 2,5 W |
| Betriebsmodus | AP+STA |
| Verschlüsselung | WPA/WPA2, TKIP/CCMP/AES |
| HUAWEI Smart DongleA-05 WLAN-FE (AP+STA) -;WLAN Parameter | |
| Unterstützte Standards und Frequenzen | 802.11b/g/n（2,412GHz—2,484GHz） |
| HUAWEI Smart DongleA-05 WLAN-FE (AP+STA) -; Umwelt | |
| Betriebstemperaturbereich | -30 ℃ bis +65 ℃ |
| Rel. Luftfeuchtigkeit im Betrieb | 5 -; 95% RH |
| Lagertemperaturbereich | -40℃ bis +70℃ |
| Max. Betriebshöhe | 4000 m |
| HUAWEI Smart DongleA-05 WLAN-FE (AP+STA) -; Normenkonformität | |
| Zertifikate | SRRC, CE, RCM |
- 3x HUAWEI LUNA2000-5-E0 5 kWh Batteriespeichermodul
- 1x HUAWEI LUNA2000-5KW-C0 Leistungsmodul
- 1x HUAWEI Hybrid-Wechselrichter SUN2000-12K-MB0
- 1x HUAWEI Smart Dongle-WLAN FE A-05
- 1x HUAWEI Smart Power Sensor DTSU666-H 100A
- Benutzerhandbuch HUAWEI LUNA2000-15-S0 15 kWh Batteriespeicherpaket
- Kurzanleitung HUAWEI LUNA2000-15-S0 15 kWh Batteriespeicherpaket
- Datenblatt HUAWEI LUNA2000-15-S0 15 kWh Batteriespeicherpaket
- Benutzerhandbuch Smart Power Sensor DTSU666-H 250A
- Datenblatt Smart Power Sensor DTSU666-H 250A
- Benutzerhandbuch HUAWEI Hybrid-Wechselrichter SUN2000-12K-MB0
- Kurzanleitung HUAWEI Hybrid-Wechselrichter SUN2000-12K-MB0
- Datenblatt HUAWEI Hybrid-Wechselrichter SUN2000-12K-MB0
