Produkt-Vorteile im Überblick
- HOCHSPANNUNG - Kompatibel mit den neuesten Hochspannungs- Lithium- Ionen- Batterien.
- IP65-ZERTIFIZIERT - Entwickelt für Langlebigkeit und maximale Flexibilität. Geeignet für die Installation im Freien.
- FERNÜBERWACHUNG - Überwachen Sie Ihr System aus der Ferne per Smartphone oder Webportal.
- ERWEITERBAR - Fügen Sie einfach zusätzliche Batterien hinzu
- NATÜRLICHE KÜHLUNG - Hohe Temperaturtoleranz und keine lauten internen Lüfter.
Die Lieferzeit beträgt 1 - 3 Werktage
Fox ESS DREIPHASIGER HYBRID WECHSELRICHTER H3-10.0-E H3 10 kW Nutzen Sie Tag und Nacht die... mehr

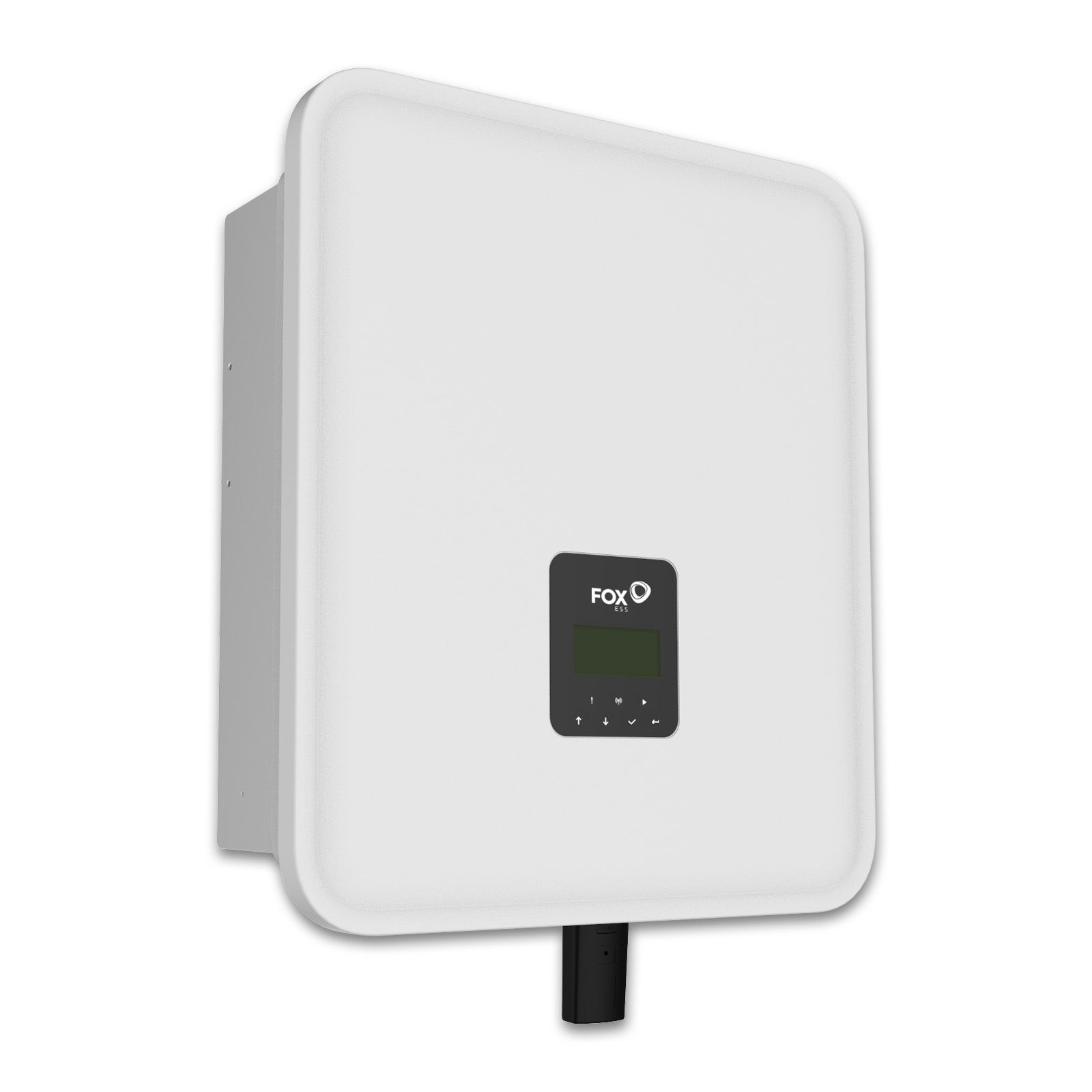

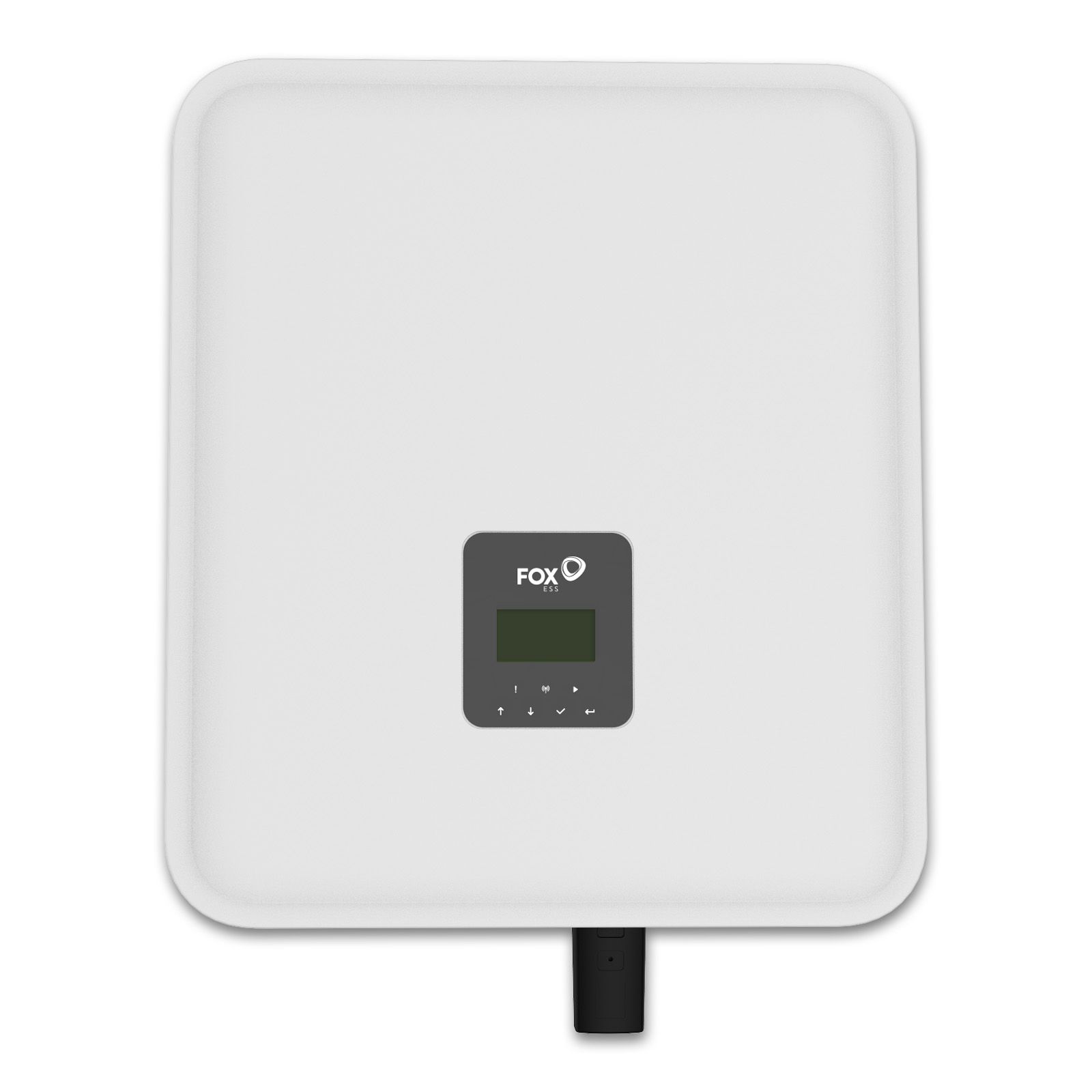

Fox ESS DREIPHASIGER HYBRID WECHSELRICHTER H3-10.0-E H3 10 kW
Nutzen Sie Tag und Nacht die Kraft der Sonne mit der bahnbrechenden Reihe von Hybrid-und AC-Wechselrichtern von Fox ESS. Voller fortschrittlicher Funktionen und kompatibel mit unserer eigenen Reihe von Hochvoltbatterien. Die Hybrid-Reihe von Fox ESS ist eine neue Wechselrichterklasse.
Die H3/AC3-Serie sind ein hochwertiger Wechselrichter, die Sonnenenergie in Wechselstrom umwandeln und Energie in der Batterie speichern kann. Der Wechselrichter kann zur Optimierung des Eigenverbrauchs, zur Speicherung in der Batterie für den späteren Gebrauch oder zur Einspeisung in das öffentliche Netz verwendet werden. Der Arbeitsmodus hängt von der PV-Energie und den Präferenzen des Benutzers ab.
Systemvorteile:
- Fortschrittliche DSP-Steuerungstechnologie.
- Verwendet die neueste hocheffiziente Leistungskomponente.
- Fortschrittliche Anti-Insellösungen.
- Schutzart IP65.
- Max. Wirkungsgrad bis zu 98 %. EU-Wirkungsgrad bis zu 97,3%. THD<3%.
- Sicherheit & Verlässlichkeit: Transformatorloses Design mit Software- und Hardwareschutz.
- Exportbegrenzung (Zähler/DRM0/ESTOP).
- Leistungsfaktor-Regelung. Benutzerfreundliches HMI.
- LED-Statusanzeigen.
- LCD-Anzeige technischer Daten, Mensch-Maschine-Interaktion durch vier Touch-Tasten.
- PC-Fernsteuerung.
- Systemanschlussdiagramme
- Smart Meter und WiFi-Dongle sind im Lieferumfang enthalten
- HOHER WIRKUNGSGRAD Lade-/Entladeeffizienz von bis zu 97 %.
- EINFACHE INSTALLATION Plug-and-Play-Installation mit eingebauten Sicherungen.
- EPS-FUNKTION Parallelbetrieb: Netzparallel: 2 bis 10 Einheiten, Freilaufparallel: 2 bis 7 Einheiten.
- AUFRÜSTBAR Erweitern Sie die Speicherkapazität. Bis zu 18 Batterien können in Reihe geschaltet werden.
- FERNÜBERWACHUNG Überwachung des Systems aus der Ferne über ein Webportal oder eine Smartphone-App.
- SICHERHEIT & SCHUTZ Verbesserte Sicherheitsfunktionen durch fortschrittlichen Hardware- und Softwareschutz.
BATTERIEERWEITERUNG EINFACHES UPGRADE + Erweitern Sie Ihr System, indem Sie einfach zusätzliche Batterien hinzufügen. Wir bieten verschiedene Batteriegrößen und -optionen an, die Sie in unterschiedlicher Stückzahl kombinieren können. Dies ermöglicht eine skalierbare Speicherkapazität von bis zu 33,24 kWh.
| AC-Leistung: | 8 - 10 kW |
| Phasen: | 3-phasig |
| Technologie: | Hybrid |
| Anzahl MPPT: | 2 |
| Wirkungsgrad: | 98 - 98,5 % |
Weiterführende Links zu "Fox ESS Hybrid-Wechselrichter H3-10.0-E 10 kW dreiphasig"
Modell H3-10.0-E PV Max. empfohlene DC-Leistung [W]... mehr
Technische Daten
| Modell | H3-10.0-E |
| PV | |
| Max. empfohlene DC-Leistung [W] | 13000 |
| Max. DC-Spannung [V] | 1000 |
| Nominale DC- Betriebsspannung [V] | 720 |
| Max. Eingangsstrom (Eingang A / Eingang B) [A] | 26 / 14 |
| Max. Kurzschlussstrom (Eingang A / Eingang B) [A] | 32 / 16 |
| MPPT-Spannungsbereich [V] | 160-950 |
| MPPT-Spannungsbereich (Volllast) [V] | 280-800 |
| Einschaltspannung [V] | 160 |
| Anzahl der MPPT | 2 |
| Strings pro MPPT | 2+1 |
| Batterie | |
| Batterie | H3-10.0-E |
| Batterietyp | Lithium-Batterie |
| Batteriespannung [V] | 180-600[1] |
| Volle AC-Last Batteriespannung [V] | 410 |
| Max. Lade-/Entladestrom [A] | 26 |
| Kommunikationsschnittstellen | CAN/RS485 |
| [1] Die Mindestbetriebsspannung der Batterie beträgt 120 V. | |
| AC-Ausgang/Eingang | |
| Modell | H3-10.0-E |
| AC-AUSGANG | |
| AC- Nennleistung [VA] | 10000 |
| Max. AC- Scheinleistung [VA] | 11000 |
| Netz- Nennspannung | 400V/230VAC;380V/220VAC,3L/N/PE |
| (Wechselspannungsbereich) [V] | |
| Nenn- Netzfrequenz [Hz] | 50 / 60, ±5 |
| Max. AC-Strom [A] (Pro phase) | 16 |
| Leistungsfaktor | 1 (Einstellbar von 0,8 voreilend bis 0,8 nacheilend) |
| Exportkontrolle | JA |
| AC-Einschaltstrom [A] | 15A@0.5ms |
| Max. Ausgangsfehlerstrom [A] | 150A@0.5ms |
| Max. Ausgangsüberstromschutz [A] | 45 |
| THDI | <3%@Nennleistung |
| AC-EINGANG | |
| Max.AC- Leistung [VA] | 16000 |
| Nenn- Netzspannung (Wechselspannungsbereich) [V] | 400V/230VAC;380V/220VAC,3L/N/PE |
| Nenn- Netzfrequenz [Hz] | 50 / 60, ±5 |
| Max. AC-Strom [A] (Pro phase) | 24,2 |
| AC-Einschaltstrom [A] | 15A@0.5ms |
| Leistungsfaktor | 1 (Einstellbar von 0,8 voreilend bis 0,8 nacheilend) |
| [2] Zum Zeitpunkt der belgischen Sicherheitsvorschriften beträgt die maximale Ausgangsscheinleistung des H3-10.0-E 10 kV. | |
| EPS-Ausgang | |
| Modell | H3-10.0-E AC3-10.0-E |
| EPS-AUSGANG (MIT BATTERIE) | |
| Max. AC-Scheinleistung [VA] | 10000 |
| Spitzenscheinleistung AC Leistung [VA] (60s) | 15000 |
| Nennausgangsspannung [V] | 400V/230VAC; 3L/N/PE |
| Netznennfrequenz [Hz] | 50/60 |
| EPS Max Strom [A] (Pro Phase) | 22,7 |
| Leistungsfaktor | 1 (Einstellbar von 0,8 voreilend bis 0,8 nacheilend) |
| Parallelbetrieb | Ja@max10 Pcs |
| Schaltzeit | <20ms |
| THDV | <3%@Nennleistung |
| Effizienz und Schutz | |
| Modell | H3-10.0-E |
| AC3-10.0-E | |
| EFFIZIENZ | |
| MPPT- Effizienz | 99,90 % |
| Max. Effizienz | 98 % |
| Euro-Effizienz | 97,3 % |
| SCHUTZ | |
| PV-Verpolungsschutz | JA |
| Verpolungsschutz der Batterie | JA |
| Anti-Islanding-Schutz | JA |
| Kurzschlussschutz am Ausgang | JA |
| Schutz vor Leckstrom | JA |
| Erkennung von Isolationswiderständen | JA |
| Überspannungskategorie | III (AC-Seite), II (DC-Seite) |
| Verpolungsschutz | JA |
| Überstromschutz /Übertemperaturschutz | JA |
| AC/DC-Überspannungsschutz | Typ II |
| AFCI-Schutz ※ | optional |
| DC-Schalter | optional |
| Zeichenfolgen-Überwachungsfunktion※ | optional |
| Hinweis: ※befindet sich in der Entwicklung. | |
| ABMESSUNGEN UND GEWICHT | |
| Dimensionen (B x H x T) [mm] | 449*519*198 |
| Nettogewicht [kg] | 28 |
| Kühlung | Natürlich |
| Wechselrichter-Topologie | Nicht-isoliert |
| Kommunikationsschnittstelle | Zähler, WLAN /GPRS/LAN (optional), DRM, USB, BMS(CAN&RS485), RS485 |
| LCD-Anzeige | Hintergrundbeleuchtung 16*4 Zeichen |
| UMGEBUNGSGRENZWERT | |
| Installation | an der Wand montiert |
| Ingress-Schutz | IP65 (für den Außenbereich) |
| Betriebstemperaturbereich des | -25 +60 (Leistungsreduzierung bei +45°C) |
| Wechselrichters[°C] | |
| Relative Luftfeuchtigkeit bei Lagerung/ | 0%-100% (ohne Kondensation) |
| Betrieb | |
| Höhenlage [m] | <2000 |
| Schutzklasse | I |
| Lagertemperatur [°C] | -40…… +70 |
| Standby-Verbrauch [W] | 15W |
| Leerlaufmodus | JA |
| Taste | Kapazitiver Berührungssensor *4 |
| Summer | 1, innen (EPS & Erdschluss-Fehler) |
1x Fox ESS Hybrid-Wechselrichter H3-10.0-E dreiphasig 1x Smart Meter 1x WiFi-Dongle mehr
Lieferumfang
- 1x Fox ESS Hybrid-Wechselrichter H3-10.0-E dreiphasig
- 1x Smart Meter
- 1x WiFi-Dongle
