Klemmverschraubung 18 x 3/4 Zoll Eurokonus für metallische Rohre, Set A1
Die Lieferzeit beträgt 1 - 3 Werktage

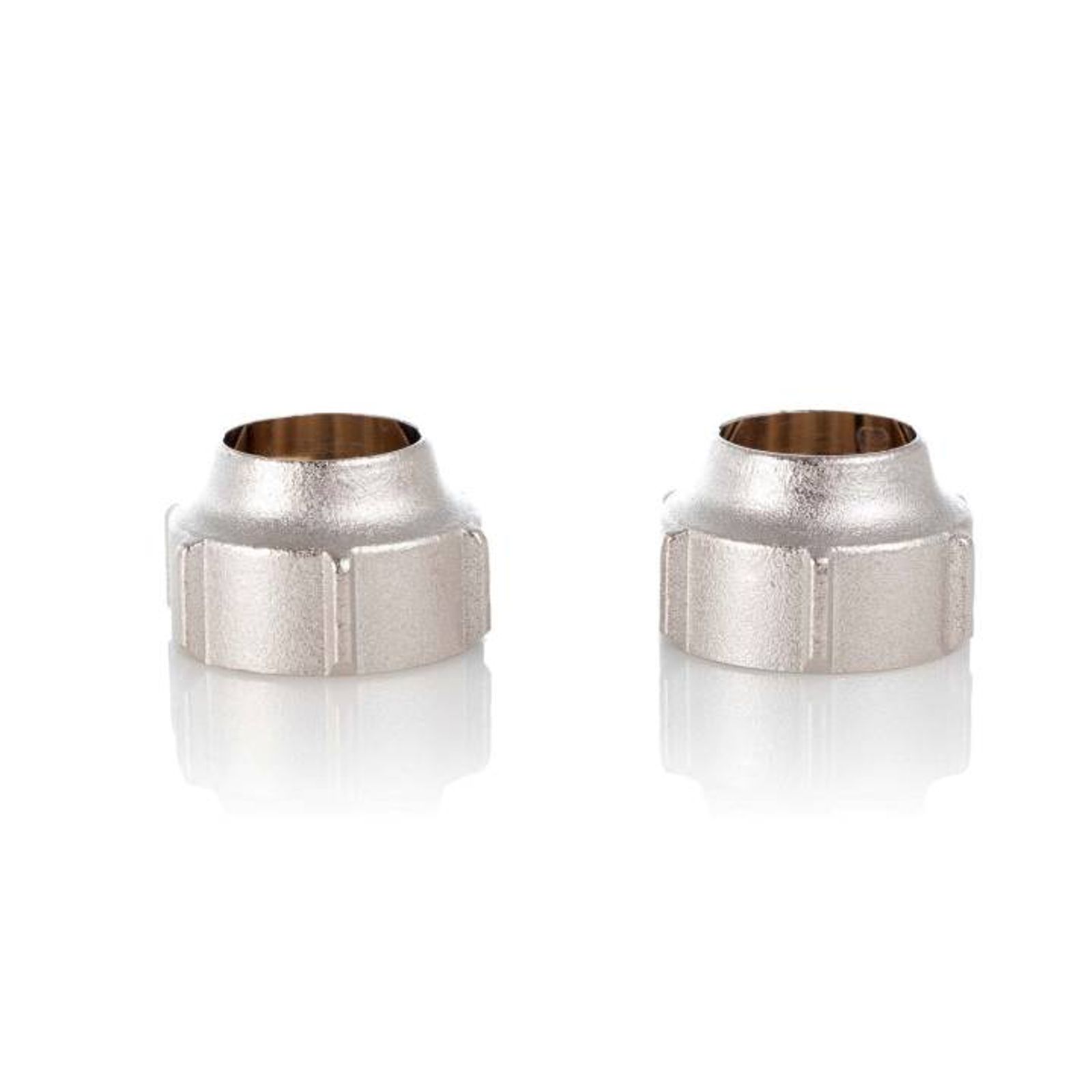

Klemmverschraubung-Set A1 mit zwei Klemmverschraubungen
Elastisch dichtende 2-Stufen-Klemmverschraubung mit festem Anschlag für G3/4" Außengewinde mit Eurokonus nach DIN EN 16313.
1. Stufe - Dichten
Beim Anziehen der Verschraubung wird in der 1. Stufe das elastische Dichtelement (2) verpresst bis Haltering (3) am Eurokonus anschlägt.
2. Stufe - Klemmen
Durch Überwinden eines kleinen Widerstandes taucht Sperring (4) beim weiteren Anziehen in die Nut des Halteringes ein und gibt die 2. Stufe frei. Dabei wird Klemmring (5) über den Konus der Mutter auf der ganzen Länge verspannt.
Endzustand
Mutter ist bis zum Anschlag angezogen.
a = Mindesteinschublänge
Geeignete Rohre:
- Kupferrohre (blank) nach DIN EN 1057 (weich, halbhart, hart)
- C-Stahlrohre (blank, verzinkt) nach DIN EN 10305
Nicht geeignet sind vernickelte und verchromte Kupferrohre!
- 2x Klemmverschraubung 18 x ¾ Zoll Eurokonus für metallische Rohre, Set A1
