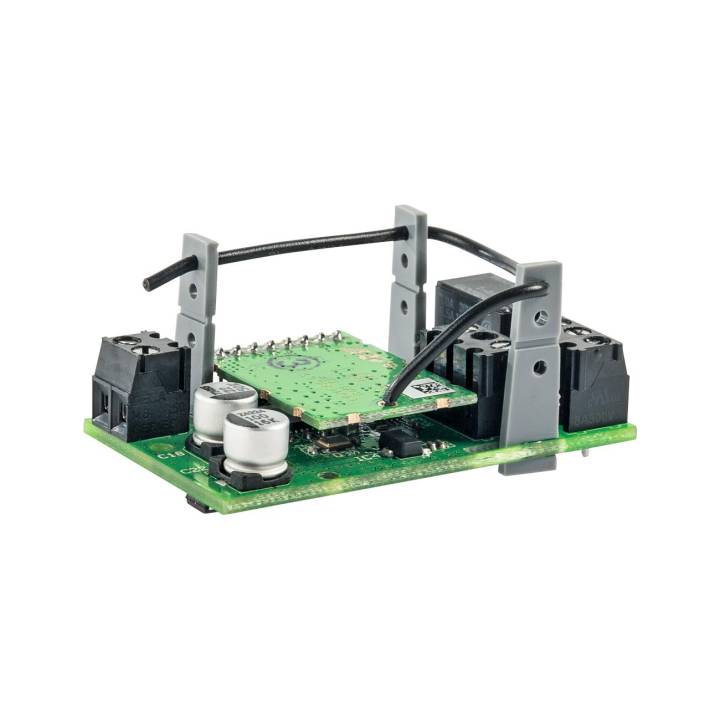

Homematic IP Smart Home Schaltplatine HmIP-PCBS

Die Homematic IP Schaltplatine ermöglicht das Schalten, bspw. eines Schalter- oder Tastereingangs, 12 V-Signalgebers oder von LEDs per Funk im Kleinspannungsbereich. Dank kompakter Bauweise ist ein flexibler Einbau in bestehende Geräte und eigene Projekte möglich.

Die Lieferzeit beträgt 3 - 5 Werktage

32,16 € ¹ 34,95 € ¹ (7,98 % auf UVP des Herstellers gespart)
1 Stück

inkl. MwSt. zzgl. Versandkosten

Versandtyp: Paket

Angebot anfordern
Bitte geben Sie die Zeichenfolge in das nachfolgende Textfeld ein.

Mit * gekennzeichnete Felder sind Pflichtfelder.
Die Homematic IP Schaltplatine ermöglicht das Schalten, bspw. eines Schalter- oder... mehr

Homematic IP Schaltplatine

Homematic IP – Endlich. Einfach. Smart Home.

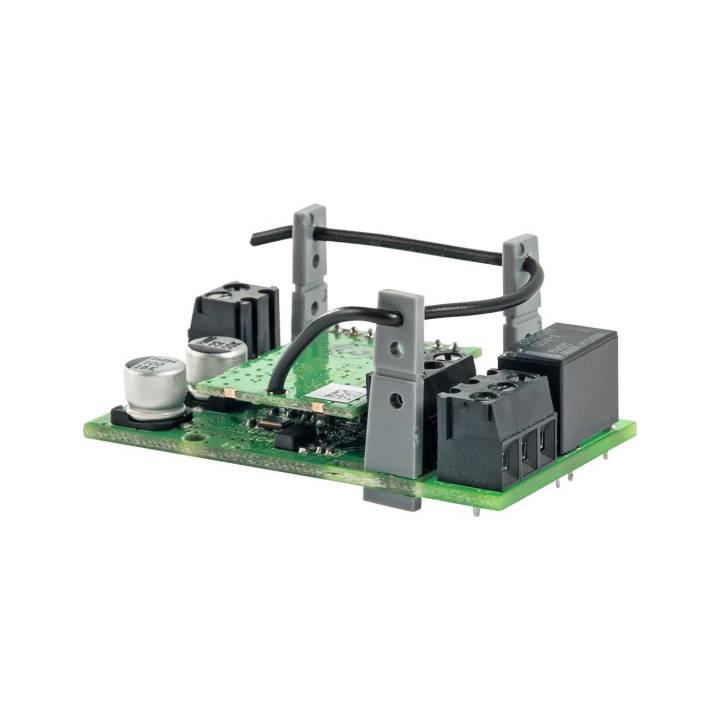

Die Homematic IP Schaltplatine ermöglicht das Einbinden von gewöhnlichen elektrischen Geräten in das Homematic IP Smart-Home-System. Zum Nachrüsten muss die winzige Platine einzig an geeigneter Stelle im Gerätegehäuse untergebracht und z. B. mit dem vorhandenen Taster- oder Signaleingang verbunden werden. Ein Miniaturrelais erlaubt dabei Schaltleistungen von bis zu 30 V/1 A. Wird das Relais nicht benötigt, kann dieses einfach von der Platine abgebrochen, die Platine dadurch nochmals verkleinert und stattdessen der Open-Collector-Schaltausgang mit 30 V/0,5 A genutzt werden. Erst einmal eingebaut können herkömmliche Haushaltsgeräte, Lichtinstallationen, eigene µC-Applikationen oder auch Garagentorantriebe in Verbindung mit dem Homematic IP Access Point bequem per Homematic IP App, Fernbedienung oder Wandtaster geschaltet werden.

Im Download-Bereich ist ein ausführliches Anwenderhandbuch zum Homematic IP System zu finden.


Produkteigenschaften:

  • Ermöglicht das Schalten eines Schalter- oder Tastereingangs, 12 V-Signalgebers oder auch von LEDs per Funk im Kleinspannungsbereich

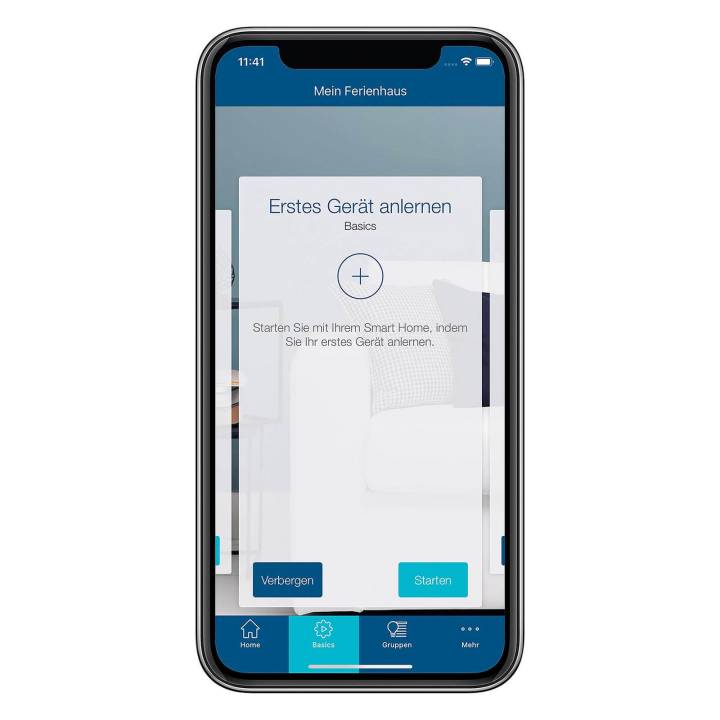

  • Angeschlossene Geräte können komfortabel z. B. über die Homematic IP App oder per Funk-Fernbedienung ein- oder ausgeschaltet werden
  • Anwendung in nahezu allen Bereichen des Smart Homes möglich – herkömmliche Haushaltsgeräte, Lichtinstallationen, eigene µC-Applikationen oder Garagentorantriebe können intelligent mit Homematic IP gesteuert werden, solange die Platine in das jeweilige Gehäuse passt
  • Das Miniatur-Relais bietet eine Schaltleistung bis 30 V/1 A – wird diese Leistung nicht benötigt, kann das Relais einfach abgebrochen und nur der Open-Collector- Schaltausgang mit 30 V/0,5 A genutzt werden



Der Betrieb erfordert die Anbindung an eine der folgenden Lösungen:

  • Homematic IP Access Point mit kostenloser Smartphone-App und gebührenfreiem Cloud-Service
  • Zentrale CCU2/CCU3 mit lokaler Bedienoberfläche WebUI
  • Partnerlösungen von Drittanbietern.
SmartHome Typ: Sicherheit
Weiterführende Links zu "Homematic IP Smart Home Schaltplatine HmIP-PCBS"
Kurzbezeichnung:  HmIP-PCBS Versorgungsspannung: 5 bis 25 VDC Stromaufnahme ohne... mehr
Technische Daten

Kurzbezeichnung: HmIP-PCBS
Versorgungsspannung:
5 bis 25 VDC
Stromaufnahme ohne Relais:
50 mA max.
Stromaufnahme mit Relais:
70 mA max.
Lastart:
ohmsche Last
Max. Schaltspannung:
30 V
Max. Schaltstrom:
1 A (Miniatur-Relais) bzw. 0,5 A (Open-Collector-Schaltausgang)
Leitungsart und -querschnitt:
starre und flexible Leitung, 0,75 - 1,0 mm²
Umgebungstemperatur:
- 10 bis + 35 °C
Funk-Frequenzband:
 868,0-868,6 / 869,4-869,65 MHz
Typ. Funk-Freifeldreichweite:
350 m

Abmessungen (B x H x T):
28 x 48 x 21 mm
Gewicht:
13 g

1x Homematic IP Schaltplatine 1x Bedienungsanleitung mehr
Lieferumfang
  • 1x Homematic IP Schaltplatine
  • 1x Bedienungsanleitung
