Viessmann Flachkollektor Solar-Paket Vitosol 200-FM SH2F 15,06 m² mit Vitocell 140-E 950L Kombispeicher Modul Vitosolic 200 SD4

Viessmann Flachkollektor Solar-Paket 6x Vitosol 200-FM SH2F - mit Vitocell 140-E 950 Liter Kombispeicher vitosilber und Modul Vitosolic 200 SD4 für Anlagen mit bis zu vier Verbrauchern

Geld sparen mit der Kraft der Sonne

Paket Vitosol 200-FM, 6x SH2F, HU

bestehend aus:

• 6 x ZK02454 Vitosol 200-FM, Typ SH2F (Aufdach)
• 5 x 7248239 Verbindungsrohre (2Stück)
• 1 x 7248240 Anschluss-Set einseitig
• 1 x 7174993 Tauchhülsenset
• 1 x Z014456 Vitocell 140-E, Typ SEIC 950 l
• 1 x Z007388 Vitosolic 200 Typ SD4
• 1 x Z021907 Solar-Divicon PS10
• 1 x 7248243 Membran-Ausdehnungsgefäss 40L 10bar
• 2 x 7159727 Wärmeträgermedium Tyfocor-LS 25 Liter
• 1 x 7814924 3-Wege-Umschaltventil
• 1 x 7426247 Speichertemperatursensor NTC 10k l=3750
• 1 x Z021867 Vitotrans 353 PZMA

VIESSMANN Vitosol 200-FM Flachkollektor

mit automatischer Temperaturabschaltung ThermProtect.

Rahmen dunkelblau

Flachkollektor (waagerecht) zur Erwärmung von Trinkwasser, Heizungs- und Schwimmbadwasser über einen Wärmetauscher sowie zur Erzeugung von Prozesswärme. Für Schrägdachmontage und zur freistehenden Montage. Konstruktionsmerkmale und Ausführung: Hochleistungskollektor waagerechte Bauform, bestehend aus einem Mäander-Absorber mit hochselektiver, schaltender Beschichtung. Gehäuse aus einem umlaufendgebogenem Aluminium-Rahmenprofil, seitliche und rückseitige Wärmedämmung aus Melamin-Harz-Schaumstoff. Abdeckung aus hochtransparentem und hagelfestem Solar-Sicherheitsglas. Integrierte Verrohrung für modularen Aufbau von Kollektorfeldern mit bis zu 12 Kollektoren.

Verbindungsrohre (1 Paar) aus flexiblem Edelstahl-Wellrohr mit Messinganschluss-Enden und O-Ringen.

Anschluss-Set für ein Kollektorfeld in einer Reihe.

Tauchhülsenset mit Tauchhülse und Verschraubungsteilen.

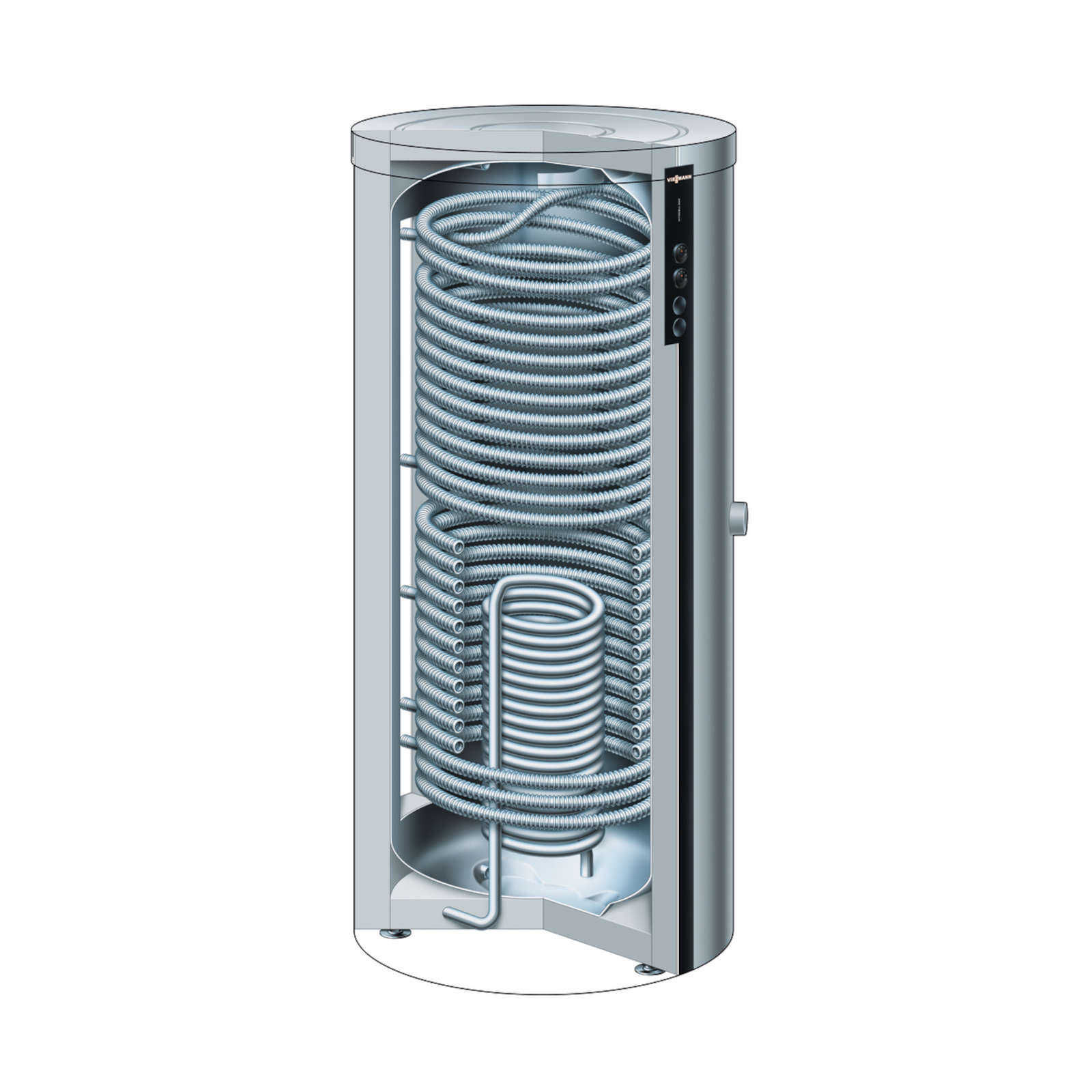

VIESSMANN Vitocell 140-E Typ SEIC

Heizwasser-Pufferspeicher für den Einsatz in Heizungsanlagen mit Solaranlagen, Wärmepumpen oder Festbrennstoffkesseln. Ausführung nach EN 12897 und DIN 4753. Mit eingebauter Heizwendel zum Anschluss an Sonnenkollektoren. Mit 7 Vor- und Rücklaufanschlüssen R 2 (oben, mitte und unten) und 5 Klemmsystemen für Tauchtemperatursensoren/Temperaturregler/Thermometer am Speichermantel. Es können bis zu 4 Thermometer zur Erfassung der Temperaturschichtung eingebaut werden. Mit Anschluss für den Einbau eines Elektro-Heizeinsatzes. Für Heizungsanlagen nach EN 12828.

Lieferumfang:

Heizwasser-Pufferspeicher aus Stahl mit separat verpackter Wärmedämmung kunststoffbeschichtet, Farbe vitosilber, Solarentlüftung und Stellfüßen.

VIESSMANN Vitosolic 200, Typ SD4

Elektronische Temperatur-Differenz-Regelung für Anlagen mit bis zu vier Verbrauchern.

Für bivalente Anlagen mit Sonnenkollek- toren und Öl-/Gas- und Festbrennstoff- Heizkesseln:

• zur bivalenten Trinkwassererwärmung,
• zur bivalenten Trinkwasser- und Schwimmbadwassererwärmung,
• zur bivalenten Trinkwassererwärmung und zur Unterstützung der Raumheizung. Mit digitaler Temperaturanzeige, Leistungsbilanzierung und Diagnosesystem. Kommunikation mit Vitotronic-Kesselkreisregelungen zur Nachladeunterdrückung des Speicher-Wassererwärmers und/oder Aufheizung der Vorwärmstufe sowie Ansteuerung drehzahlgeregelter Pumpen möglich. Anschlussmöglichkeiten für Wärmemengenzähler und/oder Solarzelle. Möglichkeit zur Aufzeichnung der Betriebswerte der Solaranlage mit SD- Speicherkarte (Speicherkapazität bis 2 GB, Dateisystem FAT 16). Zur Wandmontage, Speicher- und Kollek- tortemperatursensor sowie weiterer Temperatursensor im Lieferumfang.

Solar-Divicon mit Anschluss-Set

Komplett ausgestattetes Set zur solarkreisseitigen Anbindung an den Wärmetauscher Solar des Heizwasser-Pufferspeichers.

Lieferumfang

• Solar-Divicon, Typ PS10 mit drehzahlgeregelter Hocheffizienz-Umwälzpumpe
• Vorgefertigte Verrohrung mit Anschlussverschraubungen zur Montage an den Vitocell

Ausdehnungsgefäß (für Wärmeträgermedium) - Membran-Druckausdehnungsgefäß mit Vordruck 4,5 bar, Farbe weiß, mit Absperrventil und Befestigung.

Wärmeträgermedium "Tyfocor-LS" - 25 Liter im Einwegbehälter. Fertiggemisch bis -28 Grad C. "Tyfocor LS" kann mit "Tyfocor G-LS" gemischt werden.

3-Wege-Umschaltventil mit elektrischem Antrieb, Anschluss R1 (Innengewinde).

Temperatursensor (NTC 10k) - Tauchsensor zum Einbau in Speicherwassererwärmer bzw. Heizwasser-Pufferspeicher/Kombispeicher. Mit Anschlussleitung 3,7 m lang.

VIESSMANN Vitotrans 353 Typ PZSA

Frischwasser-Modul für komfortable und hygienische Trinkwassererwärmung nach dem Durchlauferhitzer-Prinzip.

Lieferumfang/Ausstattung

• Komplett vorgefertigte, kompakte Station zur Montage an den Heizwasser-Pufferspeicher
• Zirkulationspumpe
• Integrierte, vorverdrahtete und voreingestellte Regelung zur Einstellung der gewünschten Warmwassertemperatur
• Groß dimensionierter, hocheffizienter Plattenwärmetauscher (kupfergelötet) für eine geringe Rücklauftemperatur
• Rücklaufverteil-Set zur temperaturabhängigen Einschichtung des Rücklaufs in den Heizwasser-Pufferspeicher durch Temperaturregelfunktion
• Volumenstromgeber zur exakten Durchflussmessung im Trinkwasserkreis
• Drehzahlgeregelte Hocheffizienz-Umwälzpumpe für den Primärkreis
• Absperrventile mit integriertem Rückschlagventil
• Vorgefertigter Montagekonsole, Rohrleitungen und Verbindungsstücken zum Anschluss an den Heizwasser-Pufferspeicher

Wichtig: Befestigungen für die Solarkollektoren sind nicht im Paket enthalten. Diese finden Sie im Zubehör.

Hinweis: Durch die Kombination von Solarthermie und einem Wärmeerzeuger kann in der Regel die Energieeffizienzklasse A+ (als Verbundlabel) für die Heizungsanlage erreicht werden.
