Die Lieferzeit beträgt 5 - 7 Werktage
Viessmann Flachkollektor Solar-Paket 2x Vitosol 200-FM SH2F - mit Warmwasserspeicher Vitocell 100-W CVBC 300L vitopearlwhite Solarmodul Divicon PS10 SD1
Geld sparen mit der Kraft der Sonne
Paket Vitosol 200-FM SH2F, 4,6m², TW
bestehend aus:
- 2 x ZK02454 Vitosol 200-FM, Typ SH2F (Aufdach)
- 1 x 7248239 Verbindungsrohre (2Stück)
- 1 x 7248240 Anschluss-Set einseitig
- 1 x 7174993 Tauchhülsenset
- 1 x Z021914 Vitocell 100-W Typ CVBC 300 l
- 1 x Z021902 Solar-Divicon PS10 SD1
- 1 x 7248242 Membran-Ausdehnungsgefäss 25L 10bar
- 1 x 7159727 Wärmeträgermedium Tyfocor-LS 25 Liter
VIESSMANN Vitosol 200-FM Flachkollektor
mit automatischer Temperaturabschaltung ThermProtect.
Rahmen dunkelblau

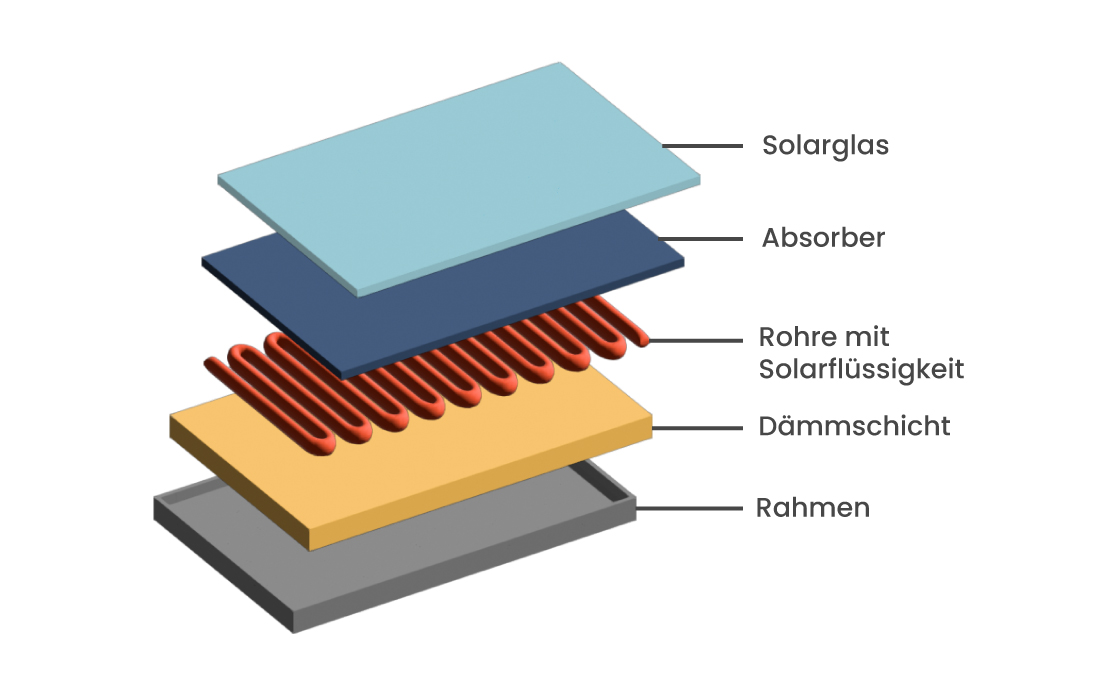

Flachkollektor (waagerecht) zur Erwärmung von Trinkwasser, Heizungs- und Schwimmbadwasser über einen Wärmetauscher sowie zur Erzeugung von Prozesswärme. Für Schrägdachmontage und zur freistehenden Montage. Konstruktionsmerkmale und Ausführung: Hochleistungskollektor waagerechte Bauform, bestehend aus einem Mäander-Absorber mit hochselektiver, schaltender Beschichtung. Gehäuse aus einem umlaufendgebogenem Aluminium-Rahmenprofil, seitliche und rückseitige Wärmedämmung aus Melamin-Harz-Schaumstoff. Abdeckung aus hochtransparentem und hagelfestem Solar-Sicherheitsglas. Integrierte Verrohrung für modularen Aufbau von Kollektorfeldern mit bis zu 12 Kollektoren.
Verbindungsrohre (1 Paar) aus flexiblem Edelstahl-Wellrohr mit Messinganschluss-Enden und O-Ringen.
Anschluss-Set für ein Kollektorfeld in einer Reihe.
Tauchhülsenset mit Tauchhülse und Verschraubungsteilen.
VIESSMANN Vitocell 100-U Typ CVBC
Senkrecht stehender Speicher-Wassererwärmer mit zwei Heizwendeln.

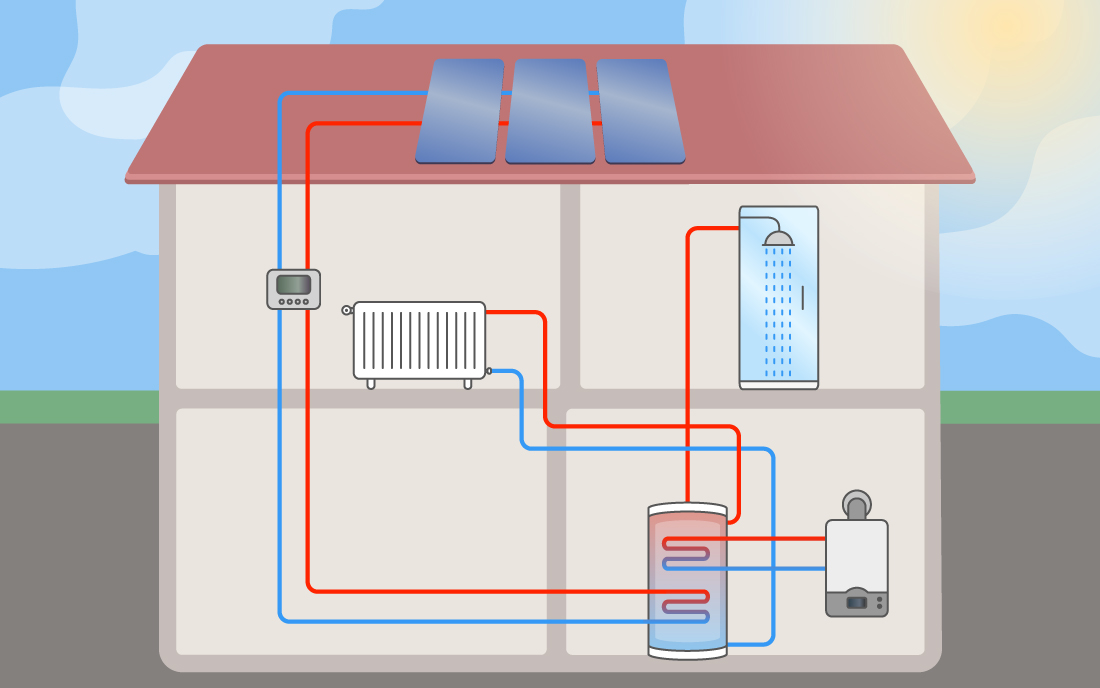

Zur Trinkwassererwärmung in Verbindung mit Heizkesseln und Solaranlagen. Die untere Heizwendel zum Anschluss von Sonnenkollektoren, die obere Heizwendel zum Anschluss eines Heizkessels.
Nach EN 12897 und DIN 4753 gebaut. Erfüllt die Anforderungen des DVGW Arbeitsblattes W 551. Für Heizungsanlagen nach EN 12828.
Lieferumfang/Ausstattung
- Speicher-Wassererwärmer mit angebauter Wärmedämmung aus PUR-Hartschaum
- Ummantelung aus Stahlblech, epoxidharzbeschichtet
- Stellfüße
- Speicherzelle und Heizwendel aus Stahl
- Korrosionsgeschützt durch Ceraprotect-Emaillierung
- Zusätzlicher kathodischer Schutz durch Magnesium-Schutzanode
- Eingeschweißte Tauchhülse für Tauchtemperatursensoren/Temperaturregler/Thermometer
- Flanschöffnung vorne: DN 110
- Anschluss für den Einbau eines Elektro-Heizeinsatzes: R 1 1/2
- Einschraubwinkel mit Tauchhülse für Solarbetrieb
VIESSMANN Solar-Divicon Typ PS10
Zweistrang-Pumpstation für den Kollektorkreis als Kompakteinheit mit einem Pumpenstrang und einem Solarstrang.
Lieferumfang/Ausstattung
- Drehzahlgeregelte Hocheffizienz-Umwälzpumpe für Wechselstrom
- 2 Thermometer
- 2 Kugelhähne mit Rückschlagklappen
- Volumenstromanzeige
- Manometer
- Sicherheitsventil 6 bar
- Befüllventile
- Luftabscheider
- Klemmringverschraubung/Doppel-O-Ring 22 mm
- Wärmedämmung
- Integriertes Elektronikmodul SDIO/SM1A
- Förderhöhe der Hocheffizienz-Umwälzpumpe bei Förderstrom 1000 l/h: 6,5 m
Ausdehnungsgefäß (für Wärmeträgermedium)
Membran-Druckausdehnungsgefäß mit Vordruck 4,5 bar, Farbe weiß, mit Absperrventil und Befestigung.
Wärmeträgermedium "Tyfocor-LS" - 25 Liter im Einwegbehälter. Fertiggemisch bis -28 Grad C. "Tyfocor LS" kann mit "Tyfocor G-LS" gemischt werden.
Wichtig: Befestigungen für die Solarkollektoren sind nicht im Paket enthalten. Diese finden Sie im Zubehör.
Hinweis: Durch die Kombination von Solarthermie und einem Wärmeerzeuger kann in der Regel die Energieeffizienzklasse A+ (als Verbundlabel) für die Heizungsanlage erreicht werden.
| Kollektorfläche: | bis 5 m² |
ZK02454 Vitosol 200-FM, Typ SH2F (Aufdach) | ||
| Typ | SH2F | |
| Kollektor-Bruttofläche | 2,51 | m² |
| Absorberfläche | 2,31 | m² |
| Aperturfläche | 2,33 | m² |
| Breite | 2.380 | mm |
| Höhe | 1.056 | mm |
| Tiefe | 90 | mm |
| Gewicht | 40 | kg |
| Inhalt Flüssigkeit | 2,4 | l |
| Leistungswerte Arbeitsbereich des Kollektors | ||
| Optischer Wirkungsgrad (Absorberfläche) | 82,6 | % |
| Wärmeverlustbeiwert k1 (Absorberfläche) | 4,380 | W/m²K |
| Wärmeverlustbeiwert k2 (Absorberfläche) | 0,037 | W/m²K² |
| Optischer Wirkungsgrad (Bruttofläche) | 76,0 | % |
| Wärmeverlustbeiwert k1 Bruttofläche) | 4,031 | W/m²K |
| Wärmeverlustbeiwert k2 (Bruttofläche) | 0,034 | W/m²K² |
| Theoretische Leistungswerte über den gesamten Temperaturbereich | ||
| Optischer Wirkungsgrad (Absorberfläche) | 82, | % |
| Wärmeverlustbeiwert k1 (Absorberfläche) | 4,907 | W/m²K |
| Wärmeverlustbeiwert k2 (Absorberfläche) | 0,029 | W/m²K² |
| Optischer Wirkungsgrad (Bruttofläche) | 76,3 | % |
| Wärmeverlustbeiwert k1 Bruttofläche) | 4,516 | W/m²K |
| Wärmeverlustbeiwert k2 (Bruttofläche) | 0,026 | W/m²K² |
| Zul. Betriebsdruck im Kollektor | 6 | bar |
| Max. Stillstandstemperatur | 145 | °C |
| Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label) | ||
| Sonnenkollektor | ||
| Aperturfläche | 2,33 | m² |
| Kollektorwirkungsgrad | 58 | % |
| Kollektorwirkungsgrad (optisch) | 82 | % |
| Linearer Wärmedurchgangskoeffizient | 4,86 | W/(m²K) |
| Quadratischer Wärmedurchgangskoeffizient | 0,028 | W/(m²K²) |
| Winkelkorrekturfaktor | 0,89 | |
Technische Angaben beziehen sich auf einen Flachkollektor.
Z021914 Vitocell 100-W Typ CVBC 300 l | ||
| Farbe | vitopearlwhite | |
| Speicherinhalt | 300 | l |
| Zulässige Temperaturen | ||
| Heizwasservorlauf | 160 | °C |
| Solarvorlauf | 160 | °C |
| Trinkwasser | 95 | °C |
| Zulässiger Betriebsdruck | ||
| Heizwasserseitig | 10 | bar |
| Solarseitig | 10 | bar |
| Trinkwasserseitig | 10 | bar |
| Abmessungen mit Wärmedämmung | ||
| Länge | 668 | mm |
| Breite | 714 | mm |
| Höhe | 1687 | mm |
| Gewicht mit Wärmedämmung | 126 | kg |
| Kippmaß | 1790 | mm |
| Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label) | ||
| Speicher-Wassererwärmer | ||
| Energieeffizienzklasse | B | Spektrum: A+ bis F |
| Warmhalteverluste | 68,8 | W |
| Inhalt | 300 | l |
| Nicht solarer Inhalt | 127 | l |
- 2 x ZK02454 Vitosol 200-FM, Typ SH2F (Aufdach)
- 1 x 7248239 Verbindungsrohre (2Stück)
- 1 x 7248240 Anschluss-Set einseitig
- 1 x 7174993 Tauchhülsenset
- 1 x Z021914 Vitocell 100-W Typ CVBC 300 l
- 1 x Z021902 Solar-Divicon PS10 SD1
- 1 x 7248242 Membran-Ausdehnungsgefäss 25L 10bar
- 1 x 7159727 Wärmeträgermedium Tyfocor-LS 25 Liter
