Viessmann Flachkollektor Solar-Paket 2x Vitosol 200-FM SV2F - mit Speicher Vitocell 100-B CVUB 300L vitosilber & Solarmodul Divicon PS10 SM1A
Geld sparen mit der Kraft der Sonne
Paket Vitosol 200-FM SV2F, 4,6m², TW
bestehend aus:
- 2 x ZK02453 Vitosol 200-FM, Typ SV2F (Aufdach)
- 1 x 7248239 Verbindungsrohre (2Stück)
- 1 x 7248240 Anschluss-Set einseitig
- 1 x 7174993 Tauchhülsenset
- 1 x Z021920 Vitocell 100-U CVUD 300l
- 1 x 7248242 Membran-Ausdehnungsgefäss 25L 10bar
- 1 x 7159727 Wärmeträgermedium Tyfocor-LS 25 Liter
VIESSMANN Vitosol 200-FM Flachkollektor
mit automatischer Temperaturabschaltung ThermProtect.
Rahmen dunkelblau
Flachkollektor (senkrecht) zur Erwärmung von Trinkwasser, Heizungs- und Schwimmbadwasser über einen Wärmetauscher sowie zur Erzeugung von Prozesswärme. Für Schrägdachmontage und zur freistehenden Montage. Konstruktionsmerkmale und Ausführung: Hochleistungskollektor senkrechte Bauform, bestehend aus einem Mäander-Absorber mit hochselektiver, schaltender Beschichtung. Gehäuse aus einem umlaufendgebogenem Aluminium-Rahmenprofil, seitliche und rückseitige Wärmedämmung aus Melamin-Harz-Schaumstoff. Abdeckung aus hochtransparentem und hagelfestem Solar-Sicherheitsglas. Integrierte Verrohrung für modularen Aufbau von Kollektorfeldern mit bis zu 12 Kollektoren.
Verbindungsrohre (1 Paar) aus flexiblem Edelstahl-Wellrohr mit Messinganschluss-Enden und O-Ringen.
Anschluss-Set für ein Kollektorfeld in einer Reihe.
Tauchhülsenset mit Tauchhülse und Verschraubungsteilen.
VIESSMANN Vitocell 100-B Typ CVUD
Senkrecht stehender Speicher-Wassererwärmer mit zwei Heizwendeln.
Zur Trinkwassererwärmung in Verbindung mit Heizkesseln und Solaranlagen. Die untere Heizwendel und das Solar-Set (Solar-Divicon und Solarregelung) zum Anschluss von Sonnenkollektoren, die obere Heizwendel zum Anschluss eines Heizkessels.
Nach EN 12897 und DIN 4753 gebaut. Erfüllt die Anforderungen des DVGW Arbeitsblattes W 551. Für Heizungsanlagen nach EN 12828.
Lieferumfang/Ausstattung
- Speicher-Wassererwärmer mit angebauter Wärmedämmung aus PUR-Hartschaum
- Ummantelung aus Stahlblech, epoxidharzbeschichtet
- Stellfüße
- Speicherzelle und Heizwendel aus Stahl
- Korrosionsgeschützt durch Ceraprotect-Emaillierung
- Zusätzlicher kathodischer Schutz durch Magnesium-Schutzanode
- Eingeschweißte Tauchhülse für Tauchtemperatursensoren/Temperaturregler/Thermometer
Vormontiertes Solar-Set mit Solarregelung und Solar-Divicon aus folgenden Bestandteilen:
- Drehzahlgeregelter Hocheffizienz-Solarkreispumpe (Drehzahlregelung über PWM-Signal)
- 2 Thermometer
- 2 Kugelhähne mit Rückschlagklappe
- Durchflussmesser
- Manometer
- Sicherheitsventil, 6 bar
- Befüllarmatur
- Luftabscheider
- Elektronikmodul SDIO/SM1A
- Speichertemperatursensor
- Kollektortemperatursensor
Ausdehnungsgefäß (für Wärmeträgermedium)
Membran-Druckausdehnungsgefäß mit Vordruck 4,5 bar, Farbe weiß, mit Absperrventil und Befestigung.
Wärmeträgermedium "Tyfocor-LS" - 25 Liter im Einwegbehälter. Fertiggemisch bis -28 Grad C. "Tyfocor LS" kann mit "Tyfocor G-LS" gemischt werden.
Wichtig: Befestigungen für die Solarkollektoren sind nicht im Paket enthalten. Diese finden Sie im Zubehör.
Hinweis: Durch die Kombination von Solarthermie und einem Wärmeerzeuger kann in der Regel die Energieeffizienzklasse A+ (als Verbundlabel) für die Heizungsanlage erreicht werden.
| Kollektorfläche: | bis 5 m² |
ZK02453 Vitosol 200-FM, Typ SV2F (Aufdach) | ||
| Typ | SV2F | |
| Kollektor-Bruttofläche | 2,51 | m² |
| Absorberfläche | 2,31 | m² |
| Aperturfläche | 2,33 | m² |
| Breite | 1.056 | mm |
| Höhe | 2.380 | mm |
| Tiefe | 90 | mm |
| Gewicht | 39 | kg |
| Inhalt Flüssigkeit | 1,83 | l |
| Leistungswerte Arbeitsbereich des Kollektors | ||
| Optischer Wirkungsgrad (Absorberfläche) | 82,3 | % |
| Wärmeverlustbeiwert k1 (Absorberfläche) | 4,421 | W/m²K |
| Wärmeverlustbeiwert k2 (Absorberfläche) | 0,022 | W/m²K² |
| Optischer Wirkungsgrad (Bruttofläche) | 75,7 | % |
| Wärmeverlustbeiwert k1 Bruttofläche) | 4,069 | W/m²K |
| Wärmeverlustbeiwert k2 (Bruttofläche) | 0,020 | W/m²K² |
| Theoretische Leistungswerte über den gesamten Temperaturbereich | ||
| Optischer Wirkungsgrad (Absorberfläche) | 82,7 | % |
| Wärmeverlustbeiwert k1 (Absorberfläche) | 4,791 | W/m²K |
| Wärmeverlustbeiwert k2 (Absorberfläche) | 0,025 | W/m²K² |
| Optischer Wirkungsgrad (Bruttofläche) | 76,1 | % |
| Wärmeverlustbeiwert k1 Bruttofläche) | 4,410 | W/m²K |
| Wärmeverlustbeiwert k2 (Bruttofläche) | 0,023 | W/m²K² |
| Zul. Betriebsdruck im Kollektor | 6 | bar |
| Max. Stillstandstemperatur | 145 | °C |
| Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label) | ||
| Sonnenkollektor | ||
| Aperturfläche | 2,33 | m² |
| Kollektorwirkungsgrad | 59 | % |
| Kollektorwirkungsgrad (optisch) | 82 | % |
| Linearer Wärmedurchgangskoeffizient | 4,75 | W/(m²K) |
| Quadratischer Wärmedurchgangskoeffizient | 0,024 | W/(m²K²) |
| Winkelkorrekturfaktor | 0,89 | |
Technische Angaben beziehen sich auf einen Flachkollektor.
Z021920 Vitocell 100-U CVUD 300l | ||
| Farbe | vitosilber | |
| Speicherinhalt | 300 | l |
| Zulässige Temperaturen | ||
| Heizwasservorlauf | 160 | °C |
| Solarvorlauf | 160 | °C |
| Trinkwasser | 95 | °C |
| Zulässiger Betriebsdruck | ||
| Heizwasserseitig | 10 | bar |
| Solarseitig | 10 | bar |
| Trinkwasserseitig | 10 | bar |
| Abmessungen mit Wärmedämmung | ||
| Länge | 668 | mm |
| Breite | 840 | mm |
| Höhe | 1711 | mm |
| Gewicht mit Wärmedämmung | 160 | kg |
| Kippmaß | 1812 | mm |

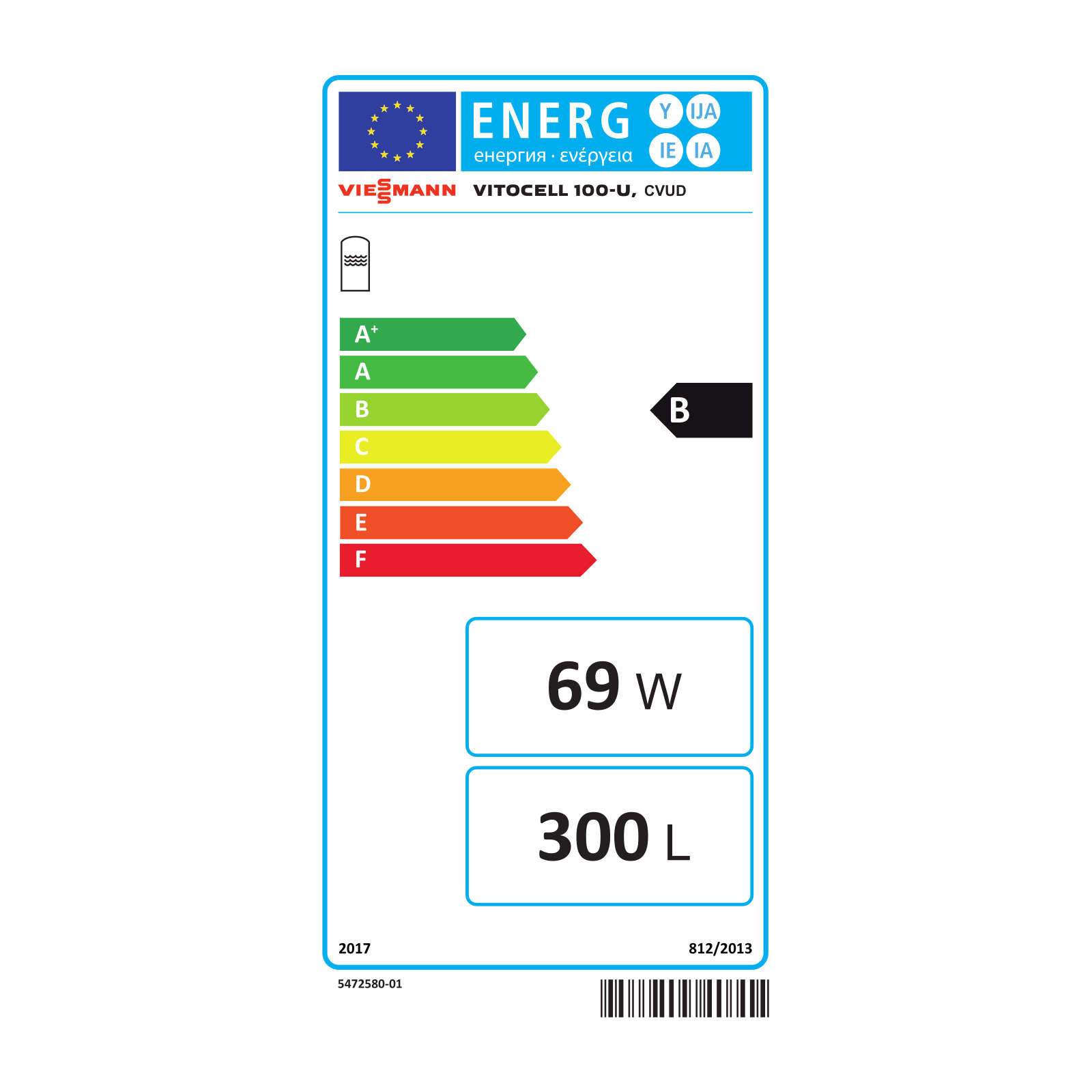

| Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label) | ||
| Speicher-Wassererwärmer | ||
| Energieeffizienzklasse | B | Spektrum: A+ bis F |
| Warmhalteverluste | 68,8 | W |
| Inhalt | 300 | l |
| Nicht solarer Inhalt | 127 | l |
- 2 x ZK02453 Vitosol 200-FM, Typ SV2F (Aufdach)
- 1 x 7248239 Verbindungsrohre (2Stück)
- 1 x 7248240 Anschluss-Set einseitig
- 1 x 7174993 Tauchhülsenset
- 1 x Z021920 Vitocell 100-U CVUD 300l
- 1 x 7248242 Membran-Ausdehnungsgefäss 25L 10bar
- 1 x 7159727 Wärmeträgermedium Tyfocor-LS 25 Lit
