Viessmann 2x Solar-Panel Vitosol 200-FM SV2F 4,6 ㎡ mit Solar-Speicher Vitocell 100-W CVUD-A 300l

Spektrum
A+ bis F

Viessmann 2x Solar-Panel Vitosol 200-FM SV2F 4,6m² mit Solar-Speicher Vitocell 100-W CVUD-A 300l

Vorschau: Viessmann 2x Solar-Panel Vitosol 200-FM SV2F 4,6m² mit Solar-Speicher Vitocell 100-W CVUD-A 300l

Viessmann Solar-Paket Vitosol 200-FM Flachkollektor (2x SV2F HU) mit automatischer Temperaturabschaltung ThermProtect. Zur Erwärmung von Trinkwasser, Heizungs- und Schwimmbadwasser über einen Wärmetauscher, sowie zur Erzeugung von Prozesswärme. Inklusive Speicher-Wassererwärmer Vitocell 100-W (300 l).

Die Lieferzeit beträgt 5 - 7 Werktage

Spektrum
A+ bis F

Produktdatenblatt

3.755,00 € ¹ 6.277,25 € ¹ (40,18 % auf UVP des Herstellers gespart)

1 Paket

inkl. MwSt. zzgl. Versandkosten

Versandtyp: Spedition

Pin it

Viessmann Solar-Paket Vitosol 200-FM Flachkollektor (2x SV2F HU) mit automatischer... mehr

Menü schließen

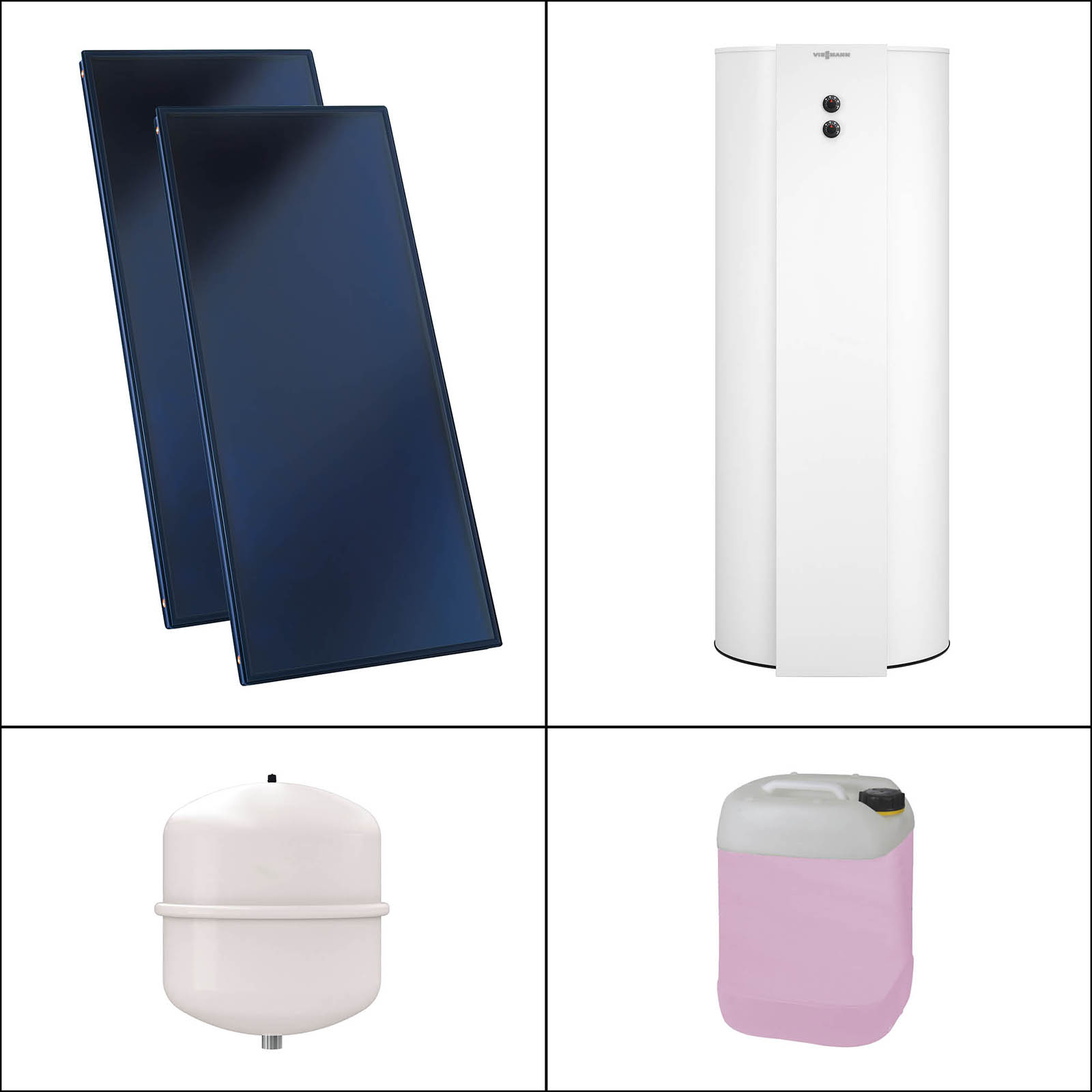

Viessmann Solar-Paket Vitosol 200-FM 2x SV2F 4,6 m² HU mit Speicher-Wassererwärmer Vitocell 100-W, Typ CVUD-A 300 l

Viessmann Vitosol 200-FM Flachkollektor (senkrecht) mit automatischer Temperaturabschaltung ThermProtect. Zur Erwärmung von Trinkwasser, Heizungs- und Schwimmbadwasser über einen Wärmetauscher sowie zur Erzeugung von Prozesswärme. Für die Schrägdachmontage und zur freistehenden Montage. Hochleistungskollektor mit senkrechter Bauform, bestehend aus einem Mäander-Absorber mit hochselektiver, schaltender Beschichtung. Gehäuse aus einem umlaufend gebogenem Aluminium-Rahmenprofil, seitliche und rückseitige Wärmedämmung aus Melamin-Harz-Schaumstoff. Die Abdeckung besteht aus hochtransparentem und hagelfestem Solar-Sicherheitsglas. Mit integrierter Verrohrung für den modularen Aufbau von Kollektorfeldern mit bis zu 12 Kollektoren.

Das Paket besteht aus:

2x ZK02453 Vitosol 200-FM, Typ SV2F (Aufdach)
1x 7248239 Verbindungsrohre (2 Stück)
1x 7248240 Anschluss-Set einseitig
1x 7174993 Tauchhülsen-Set
1x Z021919 Vitocell 100-W, Typ CVUD-A 300 l
1x 7248242 Membran-Ausdehnungsgefäß 25 l, 10 bar
1x 7159727 Wärmeträgermedium Tyfocor-LS 25 Liter
Anschluss- und Montagezubehör

Der Vitocell 100-W ist ein senkrecht stehender Speicher-Wassererwärmer mit zwei Heizwendeln zur Trinkwassererwärmung in Verbindung mit Heizkesseln und Solaranlagen. Die untere Heizwendel und das Solar-Set (Solar-Divicon und Solarregelung) zum Anschluss von Sonnenkollektoren, die obere Heizwendel zum Anschluss eines Heizkessels. Nach EN 12897 und DIN 4753 gebaut. Er erfüllt die Anforderung des DVGW Arbeitsblattes W 551. Für Heizungsanlagen nach EN 12828.

Lieferumfang/Ausstattung:

Speicher-Wassererwärmer mit angebauter Wärmedämmung aus PUR-Hartschaum
Ummantelung aus Stahlblech, epoxidharzbeschichtet
Stellfüße
Speicherzelle und Heizwendel aus Stahl
zusätzlicher kathodischer Schutz durch Magnesium-Schutzanode
Klemmsystem für Tauchtemperatursensoren / Temperaturregler / Thermometer

Vormontieres Solar-Set mit Regelung und Solar-Divicon aus folgenden Bestandteilen:

Drehzahlgeregelte Hocheffizienz-Solarkreispumpe (Drehzahlregelung über PWM-Signal)
2 Thermometer
2 Kugelhähne mit Rückschlagklappe
Durchflussmesser
Manometer
Sicherheitsventil, 6 bar
Befüllarmatur
Luftabscheider
Solarregelung Vitosolic 100, Typ SD1
Speichertemperatursensor
Kollektortemperatursensor

Weiterführende Links zu "Viessmann 2x Solar-Panel Vitosol 200-FM SV2F 4,6m² mit Solar-Speicher Vitocell 100-W CVUD-A 300l"

Viessmann Vitosol 200-FM Typ: SV2F Kollektor-Bruttofläche: 2,51 m² Absorberfläche:... mehr

Menü schließen

Technische Daten

Viessmann Vitosol 200-FM

Typ: SV2F
Kollektor-Bruttofläche: 2,51 m²
Absorberfläche: 2,31 m²
Aperturfläche: 2,33 m²

Bauart Kollektor: Flach-Kollektor
Bauform Kollektor: vertikal
Montageart Kollektor: Aufdach
Energieträger: Solar

Energieeffizienzklasse Warmwasserspeicher: A
Spektrum (A+-F)

Breite: 1056 mm
Höhe: 2380 mm
Tiefe: 90 mm
Gewicht: 39 kg
Inhalt Flüssigkeit: 1,83 l

Leistungswerte Arbeitsbereich des Kollektors

Optischer Wirkungsgrad (Absorberfläche): 82,3 %
Wärmeverlust bei Wert k1 (Absorberfläche): 4,421 W/m²K
Wärmeverlust bei Wert k2 (Absorberfläche): 0,022 W/m²K²
Optischer Wirkungsgrad (Bruttofläche): 75,7 %
Wärmeverlust bei Wert k1 (Bruttofläche): 4,069 W/m²K
Wärmeverlust bei Wert k2 (Bruttofläche): 0,020 W/m²K²

Theoretische Leistungswerte über den gesamten Temperaturbereich

Optischer Wirkungsgrad (Absorberfläche): 82,7 %
Wärmeverlust bei Wert k1 (Absorberfläche): 4,791 W/m²K
Wärmeverlust bei Wert k2 (Absorberfläche): 0,025 W/m²K²
Optischer Wirkungsgrad (Bruttofläche): 76,1 %
Wärmeverlust bei Wert k1 (Bruttofläche): 4,410 W/m²K
Wärmeverlust bei Wert k2 (Bruttofläche): 0,023 W/m²K²
Zulässiger Betriebsdruck im Kollektor: 6 bar
Maximale Stillstandstemperatur: 145 °C

Technische Daten zur Bestimmung der Energieeffizienklasse (ErP-Label)

Sonnenkollektor

Aperaturfläche: 2,33 m²
Kollektorwirkungsgrad: 59 %
Kollektorwirkungsgrad (optisch): 82 %
Linearer Wärmedurchgangskoeffizient: 4,75 W/(m²K)
Quadratischer Wärmedurchgangskoeffizient: 0,024 W/(m²K)
Winkelkorrekturfaktor: 0,89

Viessmann Vitocell 100-W

Typ: CVUD-A
Farbe: vitopearlwhite
Wärmedämmung: Hocheffizient
Speicherinhalt: 300 l

Zulässige Temperaturen
Heizwasservorlauf: 160 °C
Solarvorlauf: 110 °C
Trinkwasser: 95 °C

Zulässiger Betriebsdruck
Heizwasserseitig: 10 bar
Solarseitig: 10 bar
Trinkwasserseitig: 10 bar

Abmessung mit Wärmedämmung
Maße (LxBxH): 668 x 840 x 1711 mm
Gewicht: 160 kg
Kippmaß: 1812 mm

Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label)

Speicher-Wassererwärmer
Spektrum (A+-F)
Energieeffizienzklasse: A
Warmhalteverluste: 49,2 W
Inhalt: 300 l
Nicht solarer Inhalt: 127 l

2x Vitosol 200-FM SV2F 1x Verbindungsrohre (2 Stück) 1x Anschluss-Set einseitig 1x... mehr

Menü schließen

Lieferumfang

2x Vitosol 200-FM SV2F
1x Verbindungsrohre (2 Stück)
1x Anschluss-Set einseitig
1x Tauchhülsen-Set
1x Speicherkörper Vitocell 100-W CVUD-A 300 l
1x Solar-Set 100-W CVUB / CVUB-A SM1A
1x TU-Set Vitocell 100-U/-W CVUD/CVUD-A
1x Membran-Ausdehnungsgefäß 25 l, 10 bar
1x Wärmeträgermedium Tyfocor-LS 25 Liter
