Buderus Luft/Wasser-Wärmepumpenset WLW196i-8 AR E, Kombispeicher BPU 400-C, Hydraulikbox, 1 Heizkreis
Die Lieferzeit beträgt 3 - 5 Werktage
Buderus Logaplus Wärmepumpenpaket WLW196i AR-16 mit Logatherm WLW196i-8 AR E, reversible Luft-Wasser-Wärmepumpe mit Kombispeicher (Warmwasser- und Pufferspeicher) für monoenergetischen Betrieb und Hydraulic-Box VC0-VW1, 1 ungemischter Heizkreis

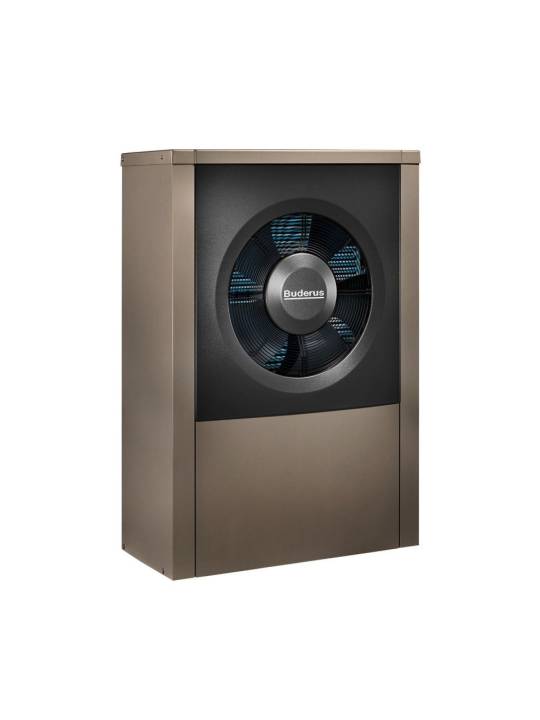

Mit der Luft-Wasser-Wärmepumpe Logatherm WLW 196i AR für Einfamilienhäuser bei Neubau oder Erweiterung einer bestehenden Heizungsanlage wird Wärme durch die Energie der Luft gewonnen.
- kompakt und flexibel aufstellbar
- effiziente und bewährte Inverter-Technologie

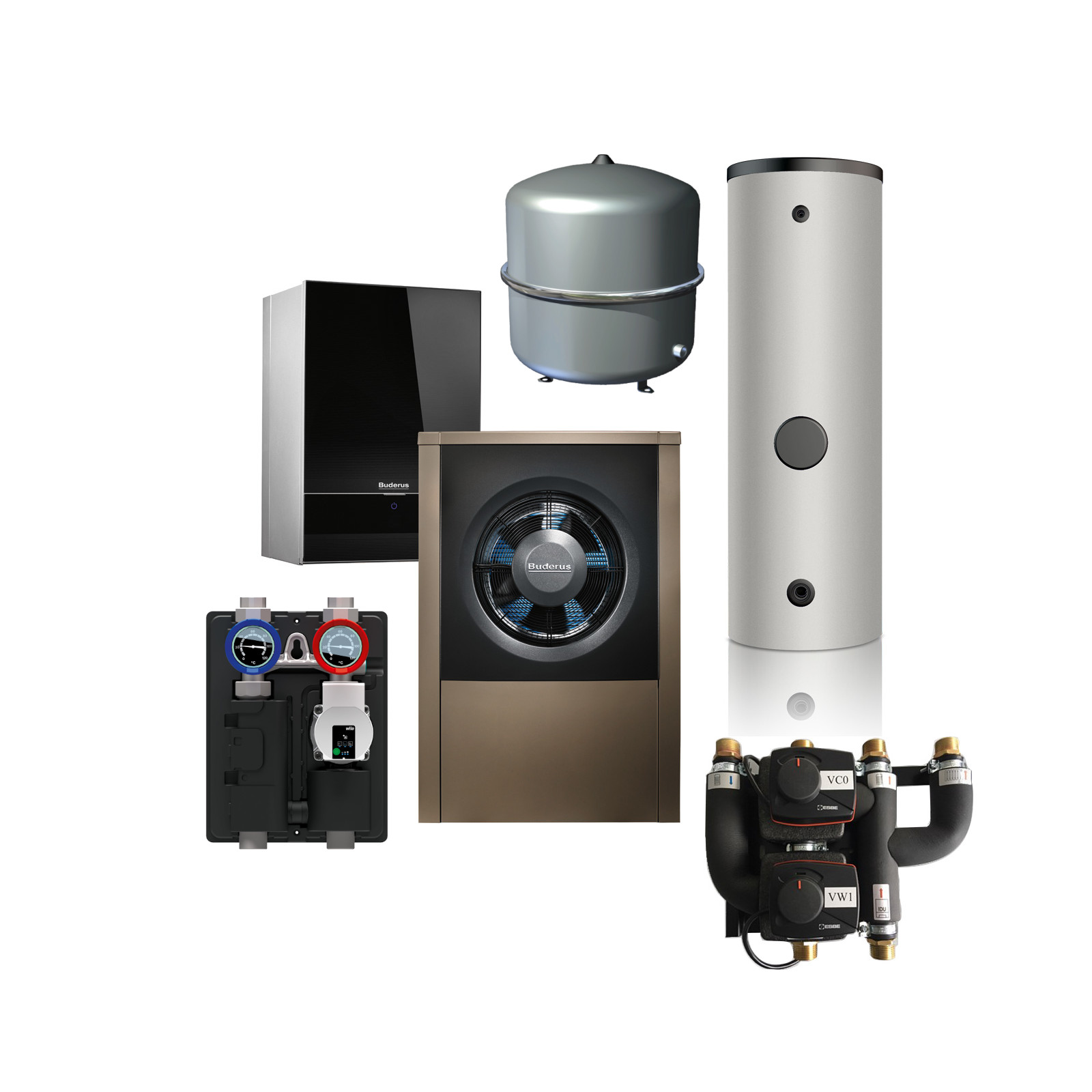

Paket Buderus Logaplus-Paket WLW196i AR-16 WLW196i-8 AR E, 1HK, BPU 400-C, Hyd-box
bestehend aus:
- WLW196i-8 ARE
- Installationspaket INPA WPL 6-14 AR
- Abdeckhaube für INPA WPL 6-8 AR
- Kondensatablaufheizung
- Kombispeicher BPU 400
- Hydraulic-Box VC0-VW1 inkl. 2x 3-Wege-Umschaltventil 28 mm inkl. Motor
- Heizkreis-Set HS25 V3
- WMS 1, Wandmontage-Set für 1 Heizkreis
- Anschluss-Set AS HKV25, HS/HSM25
- Logafix Ausdehnungsgefäß BU-H 35 L
- Logafix Kappenventil MS 3/4" x 3/4"
- Doppelnippel
Effiziente Energienutzung für noch mehr Komfort
Ein System für alle Anwendungen.
Unabhängig davon, ob Sie neu bauen, modernisieren oder konventionelle Heizungsanlagen ersetzen wollen - die neue, multivalente Logatherm WLW196i von Buderus eignet sich für Ein- und kleinere Mehrfamilienhäuser, für Neubauten, Sanierungen sowie Erweiterungen bei bestehenden Anlagen. Der hohe COP-Wert ist dabei Zeichen der sehr hohen Systemeffizienz.
Bedieneinheit & Internet schon integriert.
Mit Buderus sind Sie immer auf dem neusten Stand der Technik. Nicht nur was die Technologie Ihrer Luft-Wasser-Wärmepumpe betriftt, sondern auch bei Steuerung, Bedienung und Überwachung. Die neue Logatherm WLW196i ist dank des bekannten Regelsystems Logamatic EMS plus und dem Wärmepumpenmanager HMC300 serienmäßig für eine Internetanbindung aussgestattet. So können Sie die Logatherm WLW196i direkt mit Ihrem Smartphone oder Tablet über das Internet bedienen. Das Wärmepumpenpaket ist auch zur stillen Kühlung durch eine Fußbodenheizung geeignet.
PRODUKTVORTEILE
- COP > 4; sehr effiziente Wärmepumpen
- Serienmäßig für Heizen und Kühlen geeignet
- Integrierte Wärmemengenerfassung
- Bauweise der Außeneinheit mit EPP-Kunststoff; dadurch sehr leicht zu transportieren
- Verkleidung der Inneneinheiten mit Front aus modernen, bruchfesten schwarzem Titaniumglas
- Integrierte PV- Funktionalität. Bei Anlagen, die mit einer PV-Anlage oder mit einem Lastmanagement (Smart Grid) ausgestattet werden, müssen die Heizkreise gemischt ausgeführt werden.
- Farbe Außeneinheit RAL 7048
- Die Wärmepumpen enthalten fluorierte Treibhausgase.
- Funkmodul MX300 zur WLAN Kommunikation im Lieferumfang. Bedienung und Überwachung der Heizungsanlage über Internet via App MyBuderus und Webportal Buderus ConnectPRO.
- HB120: Systemzubehöre leicht und schnell installieren durch werksseitig in einem Produktgehäuse konfiguriert

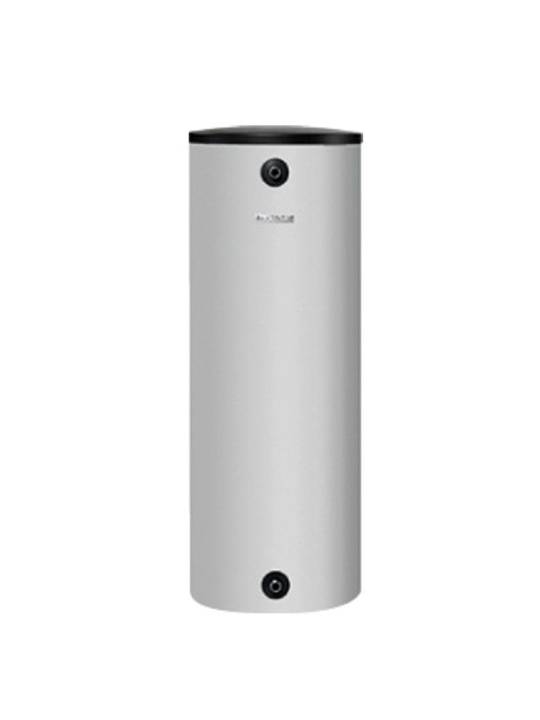

BPU 400-C Kombispeicher, WW 274 l, Puffer 105 l
Kombispeicher BPU 400 in stehender, zylindrischer Stahlblechausführung. Platzsparend durch übereinander angeordneten Warmwasser- u. Pufferspeicher. Bestehend aus oben angeordnetem Warmwasserspeicher mit großflächigem Doppelwendel-Wärmetauscher für Wärmepumpen Logatherm. Speicherbehälter mit vorderer Reinigungsöffnung. Alle warmwasserberührten Speicherinnenflächen durch Emaillierung, korrosionsbeständig nach DIN 4753-3 und zur Vervollständigung des kathodischen Korrosionsschutzes mit Magnesiumanode. Pufferspeicher aus Stahlblech zur Kombination mit Wärmepumpen. Mit 4 Anschlüssen, 2 Tauchhülsen und 1 1/2" Muffe für den Einbau eines Elektro-Heizeinsatzes. Wärmeschutz aus 50 mm Polyurethan-Hartschaum und abnehmbarem Folienmantel (silber) mit Weichschaumunterlage.
Wir empfehlen die Inbetriebnahme durch den Buderus Kundenservice. - Sprechen Sie uns an!
| Logatherm WLW196i AR | WLW196i-8 AR E | |
| Wärmeleistung nach EN 14511 * | A2/W35 bei 100 % (kW) | 10,67 |
| Wärmeleistung / Leistungszahl nach EN 14825 ** | A7/W35 bei 40 % (kW) A2/W35 bei 60 % (kW) A-7/W35 bei 100 % (kW) | 3,32/4,93 5,04/4,29 8,43/2,96 |
| Wärmeleistungsbereich | A2/W35 (kW) | 3-8 |
| Maximaler Luftstrom (m3/h) | 4500 | |
| Nenndurchfluss (m3/h) | 1,55 | |
| Interne Druckabnahme (kPa) | 10,5 | |
| Temperatur-Betriebseinsatzgrenzen Außenluft | Heizbetrieb (°C) Kühlbetrieb (°C) | -20 bis +35 +15 bis +45 |
| Max. Vorlauftemperatur der Wärmepumpe bei > A-2 (°C) | 62 | |
| Max. Kühlleistung nach EN 14511 | A35/W7 (kW) | 6,32 |
| Max. EER nach EN 14511 | A35/W7 | 2,90 |
| Max. Schallleistungspegel (dB(A)) | 64 | |
| Max. Schallleistungspegel "Silent mode" (dB(A)) | 58 | |
| Schallleistungspegel 3) (dB(A)) | 48 | |
| max. Schalldruckpegel 1m Abstand (dB(A)) | 52 | |
| Schalldruckpegel 1m Abstand 3) (dB(A)) | 35 | |
| Anschlüsse Heizung (Zoll) | G 1" AG | |
| Abmessung Gehäuse | Höhe H (mm) Breite B (mm) Tiefe T (mm) | 1380 930 440 |
| Gewicht (kg) | 114 | |
| Elektrischer Anschluss | 1~ / N / PE / 230V / 50Hz; 1 x C16 | |
| Anlaufstrom | cos | 2 A 0,97 |
| Schutzart | IPX4 | |
| Nennleistungsaufnahme Kompressor | A2/W35 bei 60 % (kW) | 1,24 |
| Wärmepumpe Ausführungsart | Luft /Wasser, monoenergetisch | |
| elektrischer Zuheizer (kW) | 9 | |
| Heizwasserpumpe | Grundfos UPM2 25/75 | |
| Ausdehnungsgefäß (l) | 9 | |
| Anschlüsse Heizung (Zoll) | G 1" AG | |
| Frontfarbe | weiß oder schwarz | |
| Gehäuse Höhe (mm) Gehäuse Breite (mm) Gehäuse Tiefe (mm) | 700 485 386 | |
| Gewicht (kg) | 32 | |
| Elektrischer Anschluss | 3~ / N / PE / 400V / 50Hz; 3 x C16 | |
| Schutzart | IPX1 | |
| EU-Richtlinie für Energieeffizienz (bezogen auf Kombination Inneneinheit + Wärmepumpemeinheit) | ||
| Klasse für die jahreszeitbedingte Raumheizungs-Energieeffizienz bei Vorlauftemperatur 55 °C | A++ | |
| Energieeffizienzklassen-Spektrum | A++ -> G | |
| Jahreszeitbedingte Raumheizungs-Energieeffizienz ?S bei durchschnittlichen Klimaverhältnissen bei Vorlauftemperatur 55 °C (%) | 143 | |
| Nennwärmeleistung bei durchschnittlichen Klimaverhältnissen bei Vorlauftemperatur 55 °C (kW) | 6 | |
| Klasse für die jahreszeitbedingte Raumheizungs-Energieeffizienz bei Vorlauftemperatur 35 °C | A++ | |
| Energieeffizienzklassen-Spektrum | A++ -> G | |
| Jahreszeitbedingte Raumheizungs-Energieeffizienz ?S bei durchschnittlichen Klimaverhältnissen bei Vorlauftemperatur 35 °C (%) | 199 | |
| Nennwärmeleistung bei durchschnittlichen Klimaverhältnissen bei Vorlauftemperatur 35 °C (kW) | 7 | |
| Angaben in Bezug auf EU F-GAS Verordnung 517/2014 | ||
| Umwelttechnischer Hinweis | Enthält fluorierte Treibhausgase | |
| Kältemitteltyp | R410a | |
| Treibhauspotential - GWP (kgCO2-eq) | 2088 | |
| Füllmenge des Kältemittels (kg) | 2,35 | |
| Füllmenge des Kältemittels (toCO2-eq) | 4,907 | |
| Bauart des Kältekreises | hermetisch geschlossen | |
| * EN 14511 bei 100 % Betrieb ** EN 14825 mit Modulation: 40 % bei A7/W35; 60 % bei A2/W35; 100 % bei A-7/W35 *** EN 12102 mit 40 % bei A7/W35 | ||
- WLW196i-8 ARE
- Installationspaket INPA WPL 6-14 AR
- Abdeckhaube für INPA WPL 6-8 AR
- Kondensatablaufheizung
- Kombispeicher BPU 400
- Hydraulic-Box VC0-VW1 inkl. 2x 3-Wege-Umschaltventil 28 mm inkl. Motor
- Heizkreis-Set HS25 V3
- WMS 1, Wandmontage-Set für 1 Heizkreis
- Anschluss-Set AS HKV25, HS/HSM25
- Logafix Ausdehnungsgefäß BU-H 35 L
- Logafix Kappenventil MS 3/4" x 3/4"
- Doppelnippel
